دليل شامل للحمولة، وطول الانحناء، والشوط، والمحاور، وأجهزة التحكم، والأدوات

ملخص تنفيذي

إن اختيار مكبس الثني المناسب ليس مجرد مسألة مقارنة بين حمولة الماكينة وطول العمل والسعر.

قد يكون لدى مكبس الثني حمولة اسمية كافية ولكنه لا يزال غير مناسب لأن طوله العامل قصير جدًا، أو أن فتحته غير كافية، أو أن عمق الحلق يحد من القطعة، أو أن مقياسه الخلفي لا يستطيع وضع الحواف المطلوبة، أو أن أدواته لا تستطيع إنتاج الانحناء المستهدف بأمان.

تبدأ عملية الاختيار الأكثر موثوقية بالأجزاء التي يجب إنتاجها.

مادة النوع، سمك الصفيحة، طول الانحناء، الحد الأدنى للشفة، المطلوب نصف القطر الداخلييجب تحديد عمق الصندوق، والتفاوتات في الأبعاد، وحجم الدفعة، وتنوع المنتجات قبل تحديد تكوين الآلة.

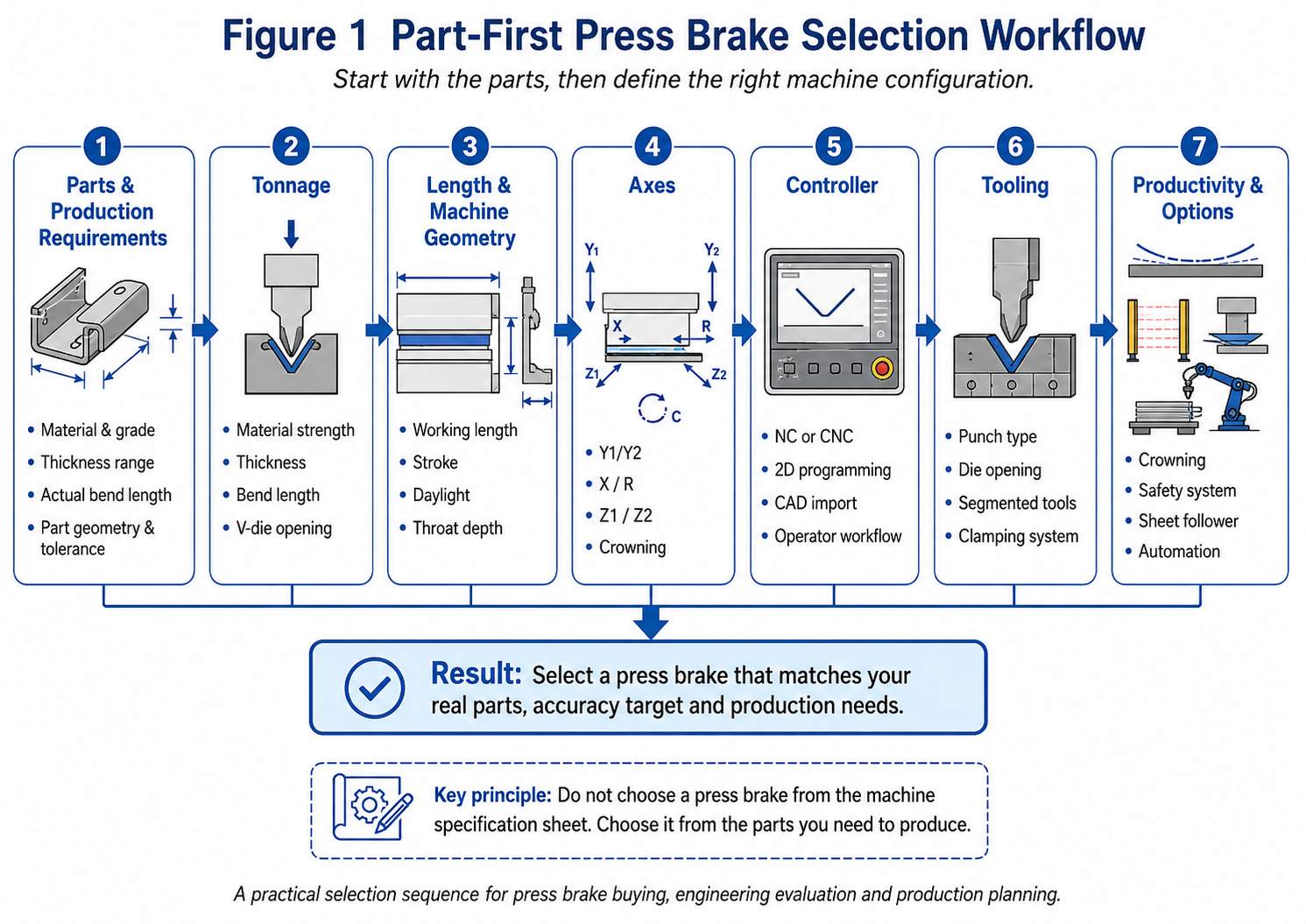

تسلسل الاختيار الصحيح هو:

الأجزاء ← قوة الانحناء ← طول التشغيل وهندسة الماكينة ← المحاور ← وحدة التحكم ← الأدوات ← خيارات الدقة ← الأتمتة

تساعد هذه الطريقة التي تعتمد على الأجزاء أولاً المصنّعين على تجنب مشكلتين شائعتين في عمليات الشراء:

1.شراء آلة لا تستطيع إنتاج أجزاء مهمة.

2.دفع تكاليف وظائف لا تخلق قيمة إنتاجية عملية.

ليس الهدف شراء مكبس الثني ذي المواصفات الأعلى أو ذي أكبر عدد من المحاور، بل الهدف هو اختيار نظام ثني متكامل قادر على إنتاج الأجزاء المطلوبة بأمان ودقة وكفاءة.

مبدأ هندسي أساسي

لا تختر مكبس الثني من ورقة مواصفات الماكينة. اختره من بين الأجزاء التي تحتاج إلى إنتاجها.

تصف ورقة المواصفات سعة وتكوين الآلة.

لا يؤكد ذلك تلقائيًا ما إذا كانت الآلة قادرة على إنتاج مكون معين.

يجب أن يأخذ التقييم الكامل لمكابس الثني في الاعتبار التفاعل بين:

· قوة المواد

· سمك الصفيحة

· طول الانحناء الفعلي

· فتحة على شكل حرف V

· مطلوب نصف القطر الداخلي

· الحد الأدنى للشفة

· عمق الجزء

· ارتفاع الأدوات

· طريقة الانحناء

· تكوين المقياس الخلفي

· تعويض الانحراف

· سير عمل المشغل

· الإنتاج

لذلك ينبغي تقييم الآلة كجزء من نظام التشكيل بدلاً من اعتبارها قطعة معزولة من المعدات.

1. ابدأ بالأجزاء، وليس بالآلة

قبل طلب عروض الأسعار، قم بإنشاء قائمة بالأجزاء التمثيلية.

لا تقيّم الآلة بناءً على أكبر ورقة بيانات مستخدمة في المصنع فقط. قد يكون الجزء الأصعب هو:

· طبق قصير ولكنه سميك جداً

· خزانة كهربائية عميقة

· مكون ذو حافة ضيقة

· جزء مدبب

· جزء يتطلب عدة مواضع مختلفة للمقياس الخلفي

· مكون طويل ذو متطلبات استقامة صارمة

· مكون فولاذي عالي القوة

· منتج يتطلب نصف قطر داخلي كبير

· مكون ذو حواف ارتداد يمكن أن تصطدم بالمثقب

لا يُعدّ الجزء الأكبر حجماً دائماً هو الجزء الأكثر تطلباً.

قد يؤدي استخدام قطعة عمل قصيرة وسميكة إلى توليد حمل مركز عالٍ. وقد يتطلب الصندوق العميق شوطًا ومسافة أكبر بين القطع. وقد تتطلب الحافة الضيقة فتحة على شكل حرف V أصغر. وقد يتطلب الجزء المعقد متعدد الانحناءات محاور قياس خلفية إضافية وبرمجة رسومية.

1.1 إعداد قاعدة بيانات الأجزاء التمثيلية

ينبغي جمع المعلومات التالية قبل اختيار الآلة.

من الأفضل أن تتضمن قاعدة بيانات الأجزاء رسومات أو نماذج ثلاثية الأبعاد بدلاً من مجرد وصف لفظي.

يستطيع مورد الآلات تقييم التطبيق بدقة أكبر عندما يقدم المشتري الشكل الهندسي الفعلي للجزء.

1.2 تحديد الأجزاء الأكثر تطلبًا

قد ينتج المصنع مئات المكونات المختلفة، ولكن يجب أن يركز اختيار الآلات على الأجزاء التي تحدد الحدود العليا للتطبيق.

أنشئ مجموعات منفصلة لما يلي:

· أقصى سمك

· أقصى طول للانحناء

· الحد الأدنى للشفة

· أعمق صندوق

· أصغر نصف قطر مطلوب

· مادة عالية المتانة

· أكثر تسلسلات الانحناء تعقيدًا

· أقصى تفاوت في زاوية التسامح

· أضيق تفاوت في موضع الشفة

· أعلى حجم إنتاج سنوي

قد تأتي هذه المتطلبات من جهات مختلفة.

على سبيل المثال، قد يحدد أحد المكونات الحمولة المطلوبة، بينما يحدد مكون آخر ضوء النهار المطلوب، ويحدد مكون ثالث تكوين المقياس الخلفي.

ولهذا السبب، فإن اختيار مكبس ثني من قطعة عينة واحدة فقط قد ينتج عنه نتيجة غير مكتملة.

1.3 فصل المتطلبات الحالية عن الاحتمالات المستقبلية

ينبغي مراعاة الإنتاج المستقبلي، ولكن لا ينبغي أن يصبح ذلك ذريعة للإفراط في تحديد المواصفات بشكل غير منضبط.

قسّم المتطلبات إلى ثلاث فئات:

الإنتاج المؤكد

قطع غيار يتم تصنيعها حاليًا أو تم طلبها بالفعل.

الإنتاج المستقبلي المحتمل

الأجزاء مدعومة بفرص عمل واضحة، أو برامج للعملاء، أو خطط إنتاج.

الإنتاج المستقبلي المحتمل

أجزاء يمكن إنتاجها نظرياً ولكن ليس لها متطلبات تجارية محددة.

ينبغي أن تدعم الآلة الإنتاج المؤكد بشكل كامل وأن تدعم بشكل معقول الإنتاج المستقبلي المحتمل.

ليس من المجدي اقتصادياً عادةً شراء كميات كبيرة من الحمولة والطول والمحاور والأتمتة لمجرد إمكانيات غير محددة.

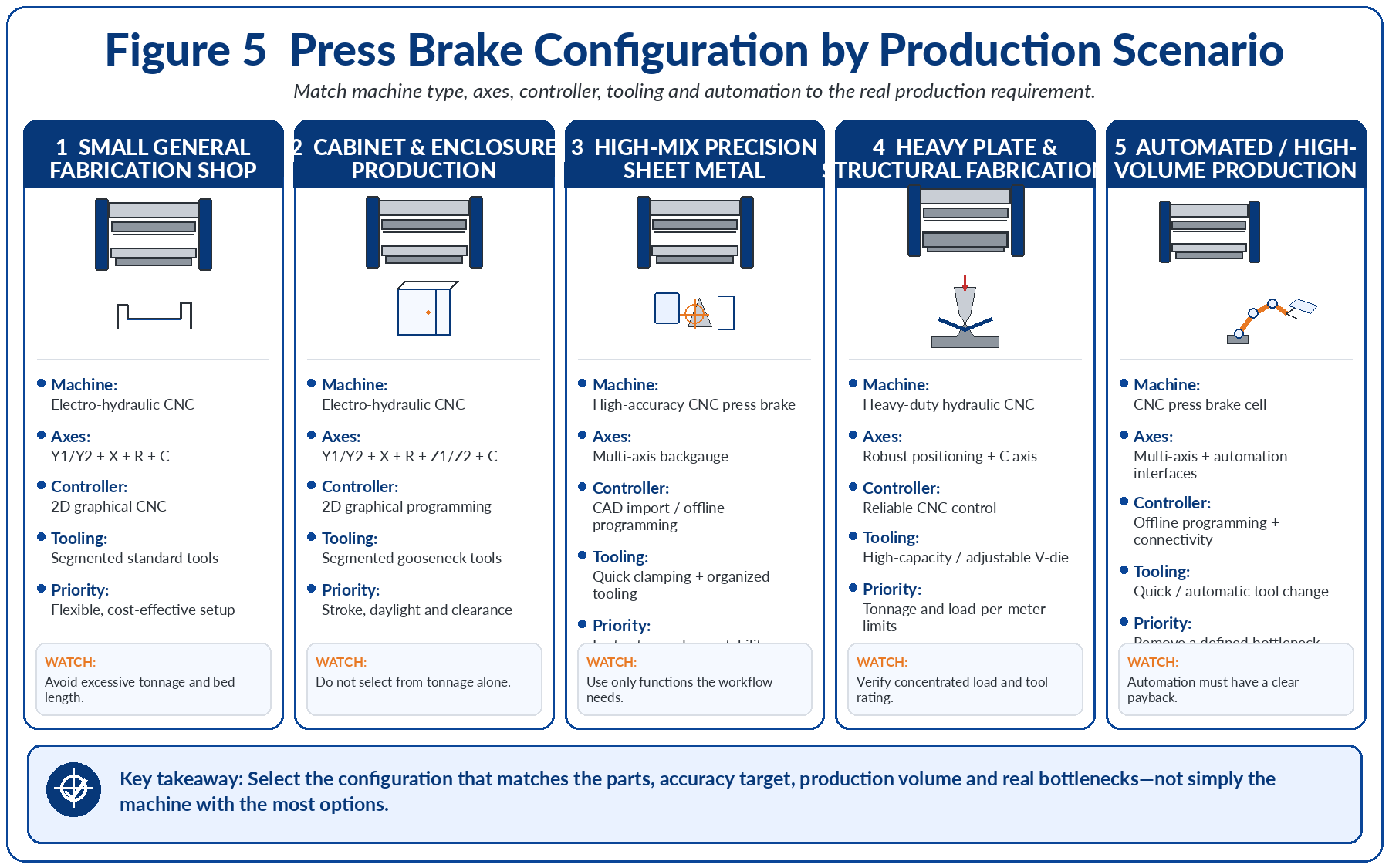

2. اختر النوع المناسب من مكبس الثني

تُناسب هياكل مكابس الثني المختلفة متطلبات الإنتاج المختلفة.

ينبغي تحديد نوع الجهاز قبل مقارنة التكوينات التفصيلية.

2.1 مكبس ثني متزامن ذو قضيب التواء يعمل بالتحكم الرقمي

تقوم مكبس الفرامل المتزامن ذو قضيب الالتواء بربط الجانبين الأيسر والأيمن من المكبس ميكانيكياً من خلال عمود الالتواء.

وهو مناسب بشكل عام لما يلي:

· أعمال ثني بسيطة

· سمك المادة مستقر نسبياً

· متطلبات دقة متوسطة

· الأجزاء المتكررة

· تشكيلة إنتاج محدودة

· التطبيقات الحساسة للميزانية

تتمثل مزاياها عادةً في هيكل أبسط، واستثمار أولي أقل، وتشغيل مباشر.

ومع ذلك، فإنه يوفر عادةً مرونة أقل في مزامنة الكبش والتعويض وتكوين المحاور المتعددة مقارنة بمكابس CNC الكهروهيدروليكية.

لا ينبغي اختيارها لمجرد أنها أقل تكلفة. يجب على المشتري أولاً التأكد من أن دقتها وقدراتها البرمجية تتطابق مع القطع الأصلية.

2.2 مكبس ثني متزامن كهروهيدروليكي CNC

تتحكم مكبس الفرامل المتزامن الكهروهيدروليكي في وضعيات الكبش الأيسر والأيمن بشكل مستقل من خلال المحورين Y1 و Y2.

يُستخدم على نطاق واسع في:

· إنتاج الصفائح المعدنية متعددة الاستخدامات

· انحناء معقد

· اتساق الزاوية الأعلى

· مقاييس خلفية متعددة المحاور

· برمجة CNC الرسومية

· ثني الأجزاء الطويلة

· أنظمة التاج CNC

· تطبيقات الثني الآلي

يوفر هذا التكوين تحكمًا أكبر في التوازي في ذاكرة الوصول العشوائي، والبرمجة، ومرونة الإنتاج.

بالنسبة للمصانع التي تنتج مواد مختلفة، وسماكات مختلفة، وأشكال هندسية مختلفة للأجزاء، فإن مكبس الثني الكهروهيدروليكي CNC غالباً ما يكون الحل الأكثر قابلية للتكيف على المدى الطويل.

2.3 مكبس ثني كهربائي مؤازر

تستخدم مكبس الفرامل الكهربائي المؤازر نظام قيادة كهربائي بدلاً من النظام الهيدروليكي التقليدي.

يُعتبر عادةً من أجل:

· صفائح معدنية رقيقة ومتوسطة السماكة

· أطوال عمل أقصر

· إنتاج عالي الدورة

· بيئات إنتاج نظيفة

· التطبيقات التي تعطي الأولوية لكفاءة الطاقة

· مكونات دقيقة مع تغييرات متكررة في البرنامج

تعتمد ملاءمتها على الحمولة المطلوبة، وطول العمل، وقدرة الخدمة المحلية، ومزيج الإنتاج.

ينبغي تقييم الآلات المؤازرة الكهربائية من حيث متطلبات الإنتاج الكاملة، وليس فقط من حيث ادعاءات استهلاك الطاقة.

2.4 مكبس فرامل مزدوج

يجمع نظام التانديم بين مكبستين لثني المكونات الطويلة جدًا.

قد يكون مناسباً لـ:

· الأعمدة

· المكونات الهيكلية الطويلة

· ألواح كبيرة

· معدات النقل

· مكونات بناء السفن

· منتجات معمارية طويلة

قد تعمل الآلات معًا أو بشكل منفصل، وذلك حسب التصميم.

تتطلب التطبيقات المتزامنة تقييمًا دقيقًا للتزامن، والأساس، ومحاذاة الأدوات، ومناولة المواد، وسلامة المشغل.

مكبس ألواح ثقيلة مدمج 2.5

قد يكون استخدام مكبس ألواح ثقيلة صغير الحجم أكثر عملية عندما يقوم المصنع بشكل أساسي بثني المكونات القصيرة والسميكة.

على سبيل المثال، قد لا تستفيد شركة تنتج أجزاء من الصلب الكربوني أقصر من 800 مم تقريبًا ولكن بسمك يصل إلى 20 مم تقريبًا من شراء مكبس ثني تقليدي طويل السرير فقط للحصول على الحمولة المطلوبة.

يمكن أن يوفر الهيكل المدمج شديد التحمل العديد من المزايا المحتملة:

· متطلبات مساحة أرضية أصغر

· ملاءمة أفضل للانحناءات الثقيلة المركزة

· مسافة أقصر لمناولة المواد

· تقليل طول السرير غير الضروري

· استثمار أكثر تركيزًا للتطبيق المستهدف

يجب أن يأخذ القرار النهائي في الاعتبار حمل الأدوات، وتصميم الإطار، وطول الانحناء الفعلي، وقوة المواد، ومعدل الإنتاج المطلوب.

3. كيفية اختيار المطلوب حمولة مكبس الثني

قوة ضغط مكبس الثني يحدد ما إذا كانت الآلة قادرة على توليد قوة كافية للانحناء المطلوب.

ومع ذلك، لا ينبغي أبدًا اختيار الحمولة بناءً على السماكة وحدها.

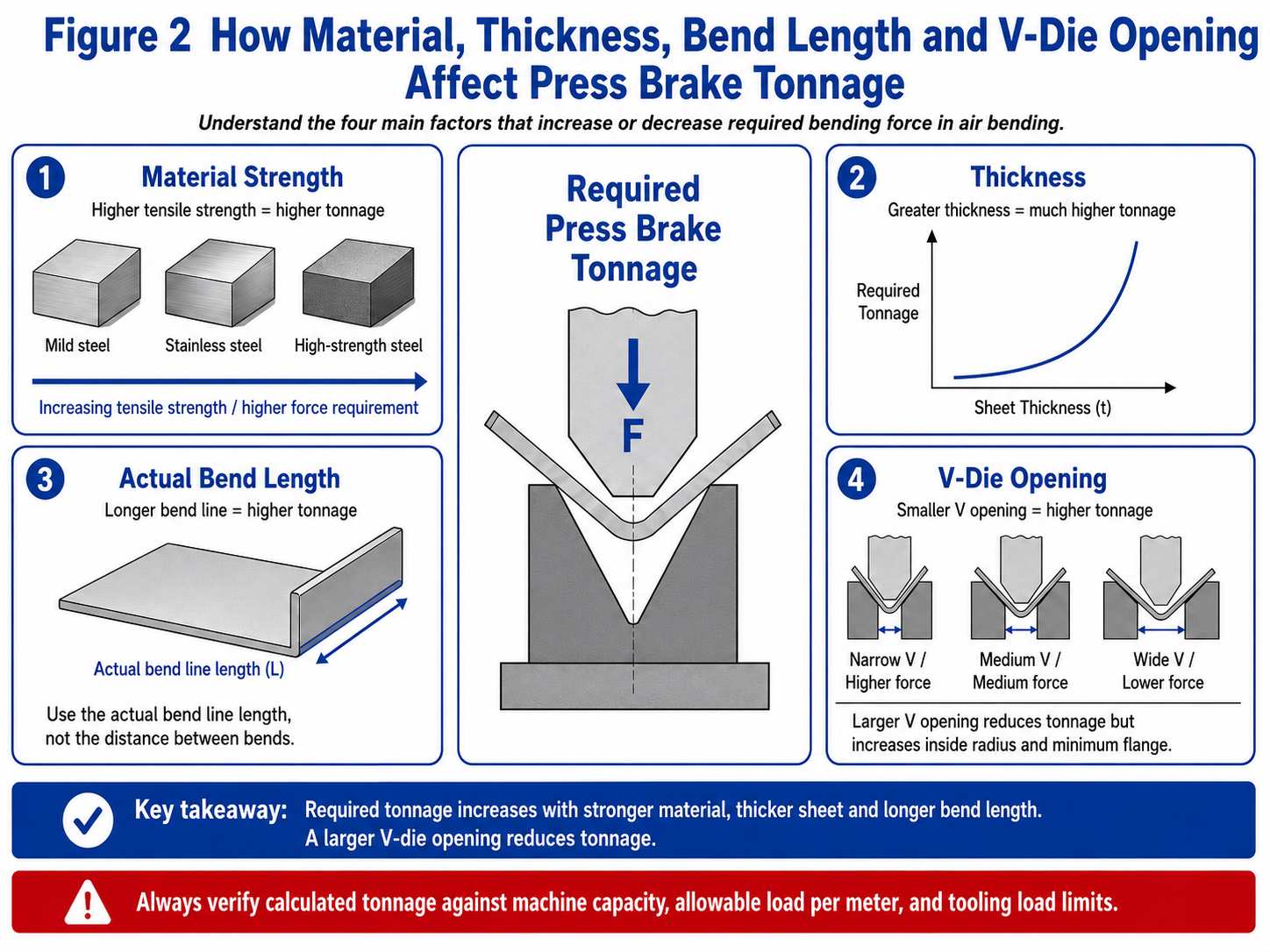

ل التحكم بالهواءتتأثر القوة المطلوبة بشكل رئيسي بما يلي:

· قوة شد المادة

· سمك الصفيحة

· طول الانحناء الفعلي

· فتحة على شكل حرف V

· طريقة الانحناء

· هندسة الأدوات

· نصف القطر المطلوب

يمكن التعبير عن العلاقة المبسطة على النحو التالي:

تزداد قوة الانحناء مع قوة المادة وطول الانحناء ومربع سمك الصفيحة، بينما تقلل فتحة قالب V الأكبر من القوة المطلوبة.

توضح هذه العلاقة سبب قدرة التغيرات الطفيفة في السماكة على إحداث زيادة كبيرة في الحمولة.

3.1 قوة المادة

يُستخدم الفولاذ الكربوني بشكل شائع كمادة مرجعية في جداول حمولة مكابس الثني.

المواد ذات قوة الشد العالية تتطلب عمومًا قوة انحناء أكبر.

على سبيل المثال:

· الفولاذ المقاوم للصدأ يتطلب عادةً قوة أكبر من الفولاذ الطري العادي.

· قد يتطلب الفولاذ عالي القوة قوة أكبر بكثير.

· الألومنيوم يتطلب الأمر عادةً قوة أقل من الفولاذ الطري، وذلك حسب نوع السبيكة ودرجة الصلابة.

لا يكفي اسم المادة وحده في بعض الأحيان.

تحتوي كل من "الفولاذ المقاوم للصدأ" و"الألومنيوم" و"الفولاذ عالي القوة" على العديد من الدرجات ذات الخصائص الميكانيكية المختلفة.

بالنسبة للتطبيقات الحرجة، يجب استخدام درجة المادة الفعلية ونطاق قوة الشد.

3.2 سمك الصفيحة

تزداد قوة الانحناء تقريبًا مع مربع سمك الصفيحة في حسابات الانحناء الهوائي الشائعة.

وهذا يعني أن مضاعفة السماكة قد تتطلب قوة أكبر بكثير من ضعف القوة.

قد لا تكون الآلة التي تثني المواد بسمك 3 مم بسهولة مناسبة للمواد بسمك 6 مم بنفس طول الانحناء وفتحة V.

يؤثر اختلاف السماكة أيضاً على:

· الفتحة المطلوبة على شكل حرف V

· نصف القطر الداخلي

· ارتداد

· الحد الأدنى للشفة

· حمولة الأدوات

· اتساق الزاوية

ينبغي على المشتري تقديم كل من السماكة الاسمية والتفاوتات الإنتاجية الواقعية.

3.3 طول الانحناء الفعلي

ينبغي حساب الحمولة باستخدام طول خط الثني الفعلي، وليس تلقائيًا باستخدام عرض الصفيحة الكامل.

قد تحتوي قطعة خام بعرض 3000 مم على انحناء بطول 800 مم فقط.

وعلى العكس من ذلك، يمكن ثني عدة أجزاء أصغر في وقت واحد عبر قسم أطول من السرير.

لذا ينبغي أن تعكس متطلبات الآلة الطول الحقيقي عند التحميل.

فتحة V-Die 3.4

تؤثر فتحة القالب على شكل حرف V بشكل مباشر على قوة الانحناء.

فتحة أصغر بشكل عام:

· زيادة الحمولة المطلوبة

· ينتج نصف قطر داخلي أصغر للانحناء الهوائي

· يدعم شفة أقصر

· يزيد من ضغط الأداة الموضعي

· يزيد من خطر خدش أو تشقق بعض المواد

فتحة أكبر بشكل عام:

· يقلل من الحمولة المطلوبة

· ينتج نصف قطر داخلي أكبر

· يتطلب شفة دنيا أطول

· قد يقلل من القدرة على إنتاج ميزات صغيرة

لذلك لا يمكن اختيار الفتحة على شكل حرف V فقط لتقليل حمولة الآلة.

كما يجب أن يستوفي نصف القطر المطلوب والحد الأدنى لسمك الحافة.

استخدم موارد اختيار قالب ZYCO V لمقارنة السماكة والفتحة ونصف القطر الداخلي والحد الأدنى للشفة قبل تحديد سعة الماكينة النهائية.

الروابط الداخلية الموصى بها:

· مخطط اختيار قالب V لمكابس الثني
https://calculator.zycomachine.com/engineering-tools/press-brake-v-die-selection-chart

· كيفية اختيار فتحة قالب الثني على شكل حرف V المناسبة
https://calculator.zycomachine.com/engineering-tools/how-to-choose-press-brake-v-die-opening

· الحد الأدنى لطول الشفة مرشد
https://calculator.zycomachine.com/engineering-tools/minimum-flange-length-guide

3.5 طريقة الثني

ثني الهواء, الوصول إلى القاع والعملات المعدنية تتطلب مستويات قوة مختلفة.

يستخدم الثني الهوائي عادةً أقل قوة ويوفر أكبر قدر من المرونة لأن مجموعة أدوات واحدة يمكنها إنتاج زوايا مختلفة من خلال التحكم في عمق الكبش.

يتطلب الوصول إلى القاع قوة أكبر ويعتمد بشكل أكبر على زاوية الأداة وسلوك المادة.

تتطلب عملية سك العملة قوة أعلى بكثير، وهي ليست مناسبة لكل آلة أو نظام أدوات.

يجب اختيار الآلة وفقًا لطريقة التشكيل الفعلية بدلاً من افتراض أن كل مخطط حمولة منشور ينطبق على كل عملية.

3.6 الحمولة الإجمالية ليست الحد الأقصى الوحيد للحمولة

إن الآلة المصنفة لحمولة إجمالية معينة لا تسمح تلقائياً بتركيز القوة الكاملة على جزء قصير جداً من السرير.

يجب على المشتري التأكيد على ما يلي:

· أقصى قوة إجمالية للآلة

· القوة المسموح بها لكل متر

· الحد الأدنى المسموح به لطول التحميل

· قيود التحميل خارج المركز

· تصنيف حمل الأداة العلوية

· تصنيف الحمل الأدنى للأداة

· تصنيف حمولة حامل الأدوات

· حدود حمولة الطاولة والمكبس

وهذا الأمر مهم بشكل خاص للأجزاء القصيرة والسميكة.

قد تمتلك الآلة حمولة إجمالية كافية ولكنها لا تزال تتجاوز الحمل المحلي المسموح به للأدوات أو الإطار.

3.7 تجنب اختيار آلة بدون احتياطي تشغيل

لا ينبغي اختيار آلة إنتاج بحيث تتطلب الأجزاء العادية السعة المقدرة المطلقة في ظل افتراضات مثالية.

يشمل الإنتاج الفعلي ما يلي:

· تباين قوة المادة

· تفاوت في السماكة

· تآكل الأدوات

· فتحات مختلفة على شكل حرف V

· تنوع الإعداد

· تغييرات المنتج المستقبلية

يساعد وجود احتياطي تشغيل معقول على منع التشغيل المستمر عند الحد الأقصى لقدرة الآلة.

ومع ذلك، فإن الاحتياطي المفرط يزيد من تكلفة الآلة وحجمها ومتطلبات الطاقة وتكلفة الأدوات.

ينبغي اختيار الاحتياطي بناءً على عدم اليقين الفعلي في الإنتاج والتأكد منه مع مورد الآلات والأدوات.

3.8 استخدم الآلة الحاسبة، ثم تحقق من التطبيق

تُعد حاسبة حمولة مكابس الثني مفيدة للاختيار الأولي، ولكن يجب التحقق من النتيجة مقابل ما يلي:

· بيانات المواد

· حدود حمل الأدوات

· قواعد توزيع الأحمال على الآلات

· طريقة الانحناء الفعلية

· هندسة الجزء

· تجارب الإنتاج حيثما أمكن

الروابط الداخلية الموصى بها:

· حاسبة حمولة مكابس الثني
https://calculator.zycomachine.com/engineering-tools/press-brake-calculator

· دليل حمولة مكابس الثني
https://calculator.zycomachine.com/engineering-tools/press-brake-tonnage-guide

4. كيفية اختيار طول الانحناء الصحيح

ينبغي أن يستند طول العمل إلى أقصى انحناء فعلي يجب أن ينتجه المصنع.

لا تقم بتحديد الآلة تلقائيًا بناءً على أقصى أبعاد للورقة.

4.1 طول العمل مقابل عرض الورقة

قد يكون الفراغ أعرض من خط الانحناء.

على سبيل المثال، قد تحتوي ورقة كبيرة على ما يلي:

· انحناء جزئي قصير

· عدة انحناءات منفصلة

· انحناء موضوع بزاوية

· شفة إرجاع تتفاعل مع الإطار الجانبي

ينبغي على المشتري تقييم هندسة الانحناء بدلاً من الاعتماد فقط على حجم القطعة الخام.

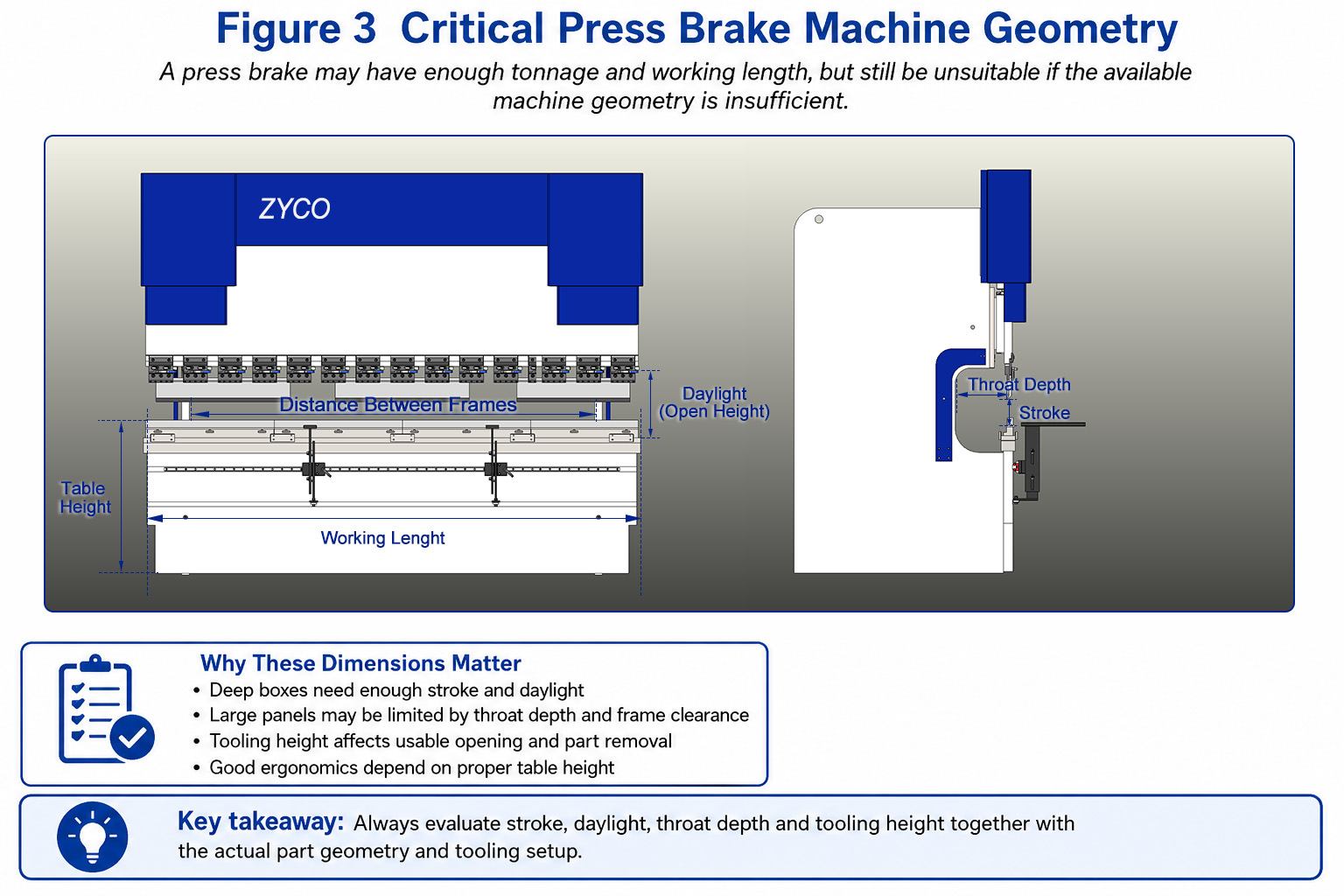

4.2 المسافة بين الإطارات الجانبية

لا يتطابق طول العمل المنشور مع المسافة بين إطارات جانب الماكينة.

قد يتناسب جزء ما مع الأدوات ولكنه قد يتداخل مع الإطار أثناء تحديد الموضع أو الدوران.

تُعد هذه المسألة ذات أهمية خاصة بالنسبة لما يلي:

· صناديق عميقة

· ألواح كبيرة

· أجزاء ذات حواف جانبية

· المكونات التي تتطلب دورات متعددة

· انحناءات غير مركزية

يجب فحص القطعة خلال عملية الثني الكاملة.

4.3 لا تشتري سريراً بطول غير ضروري

إن الآلة الأطول ليست بالضرورة آلة أفضل.

قد يؤدي زيادة طول السرير إلى زيادة ما يلي:

· سعر الشراء

· بصمة الآلة

· متطلبات المؤسسة

· متطلبات التحكم في الانحراف

· الاستثمار في الأدوات

· مسافة مناولة المواد

· تكلفة النقل والتركيب

إذا كان المصنع ينتج بشكل أساسي أجزاء قصيرة، فإن الآلة الطويلة بلا داع قد تقلل من الكفاءة بدلاً من تحسينها.

4.4 ضع في اعتبارك عملية الثني متعددة الأجزاء

تقوم بعض المصانع بوضع عدة مكونات صغيرة متطابقة عبر السرير وثنيها في دورة واحدة.

قد يؤدي ذلك إلى زيادة الإنتاجية، ولكن يجب أن يشمل التقييم ما يلي:

· الطول الإجمالي المحمل

· تحديد المواقع بالتساوي

· تجزئة الأدوات

· توزيع الأحمال

· سلامة المشغل

· إزالة الأجزاء

· التباين بين المواضع

ينبغي التخطيط لعملية الثني متعددة الأجزاء بشكل متعمد بدلاً من افتراضها بناءً على طول العمل الاسمي.

4.5 ضع في اعتبارك متطلبات الطول المستقبلية بعناية

قد يبرر التوسع المستقبلي في الإنتاج زيادة طول العمل.

ومع ذلك، ينبغي على المشتري مقارنة بديلين:

1.سأشتري آلة أطول الآن.

2.الاستعانة بمصادر خارجية أو شراء آلة مخصصة لاحقًا إذا أصبحت الأجزاء الطويلة منتجًا منتظمًا.

يعتمد الخيار الأكثر اقتصادية على احتمالية وحجم وقيمة العمل المستقبلي.

5. الشوط، ضوء النهار، عمق الحلق، وهندسة الآلة

تحظى الحمولة وطول التشغيل بمعظم الاهتمام أثناء شراء مكابس الثني.

غالباً ما يتم تجاهل هندسة الآلات.

قد تمتلك مكبس الثني قوة وطولًا كافيين، لكنه قد لا يتمكن من إنتاج القطعة لأن مساحة العمل المتاحة غير كافية.

5.1 شوط

الشوط هو أقصى مسافة تحرك للمكبس.

قد يتطلب الأمر المزيد من السكتة الدماغية من أجل:

· أدوات طويلة

· صناديق عميقة

· أدوات ذات نصف قطر كبير

· أدوات تشكيل خاصة

· الأجزاء التي تتطلب خلوص إدخال إضافي

· المكونات التي يجب إزالتها بزاوية

لا ينبغي تقييم السكتة الدماغية بشكل مستقل.

يعتمد الفتح الفعلي القابل للاستخدام أيضًا على ضوء النهار وارتفاع الأدوات والموضع العلوي المبرمج.

5.2 ضوء النهار أو الارتفاع المفتوح

ضوء النهار هو المسافة الرأسية المتاحة بين الكبش والطاولة عندما يكون الكبش في موضعه العلوي.

قد يختلف تعريف القياس من قبل الشركات المصنعة، لذا ينبغي على المشتري التأكد مما إذا كانت القيمة المنشورة هي القيمة المقاسة:

· بدون أدوات

· بين حوامل الأدوات

· من ذاكرة الوصول العشوائي إلى الطاولة

· في موضع كبش محدد

يُعدّ ضوء النهار الكافي مهماً لما يلي:

· قنوات عميقة

· لكمات طويلة

· أدوات ذات نصف قطر كبير

· أنظمة حياكة الحواف

· عمليات تشكيل خاصة

· سهولة إدخال الأجزاء وإزالتها

لا يضمن وجود مساحة إضاءة اسمية كبيرة مساحة كافية قابلة للاستخدام بعد تركيب الأدوات.

5.3 عمق الحلق

عمق الحلق هو المسافة من خط مركز الانحناء إلى الجانب الداخلي لإطار الآلة.

يحدد هذا الجزء مدى إمكانية دخول ورقة كبيرة إلى الآلة حول منطقة الإطار الجانبي.

يُعد عمق الحلق مهماً عندما:

· خط الانحناء بعيد عن حافة الورقة.

· يجب أن تمر لوحة كبيرة بين الإطارات.

· يؤدي وجود شفة سابقة إلى تغيير اتجاه الجزء.

· يجب أن تدور قطعة العمل أثناء عملية متعددة.تسلسل الانحناء.

بالنسبة للعديد من الأجزاء العادية، يكون عمق الحلق القياسي كافياً.

بالنسبة للألواح الكبيرة والمنتجات المتخصصة، يمكن أن يصبح ذلك قيدًا حاسمًا.

5.4 المسافة بين الإطارات

تؤثر المسافة بين الإطارات على إمكانية إدخال المكون وتدويره وإزالته.

قد تعلن الآلة عن طول عمل يبلغ 3200 مم، لكن المسافة بين الإطارات ستكون أقصر.

عندما يحتوي أحد المكونات على حواف جانبية كبيرة أو جسم عميق، فإن هذا الاختلاف يمكن أن يؤثر على قابلية التصنيع.

5.5 ارتفاع تركيب الأدوات

يشمل الارتفاع الإجمالي للأداة المثبتة ما يلي:

· حامل الأدوات العلوي

· لكمة

· حامل الأدوات السفلي

· مت

· محولات

· مكونات التثبيت السريع

· أدوات خاصة

ينبغي على مورد الآلة تقييم مجموعة الأدوات المقترحة بالإضافة إلى الشوط والمسافة بين الأدوات.

وهذا الأمر مهم بشكل خاص لما يلي:

· ثقوب عنق الإوزة

· لكمات طويلة

· قوالب V كبيرة

· قوالب قابلة للتعديل

· أدوات حياكة الحواف

· أدوات نصف القطر

· أدوات التشكيل المخصصة

5.6 ارتفاع الطاولة وبيئة العمل المريحة للمشغل

يؤثر ارتفاع الطاولة على:

· وضعية المشغل

· الدعم المادي

· التوافق مع أذرع الدعم الأمامية

· التكامل مع السيور الناقلة أو الروبوتات

· التعامل مع الألواح الكبيرة

لا ينبغي تقييم الآلة بناءً على قدرتها على التشكيل فقط.

يمكن أن تؤدي بيئة العمل غير المريحة إلى تقليل الإنتاجية وزيادة إجهاد المشغل حتى عندما تكون الآلة قادرة تقنيًا.

تسميات الرسم التخطيطي:

· طول العمل

· المسافة بين الإطارات

· سكتة دماغية

· ضوء النهار

· عمق الحلق

· ارتفاع الطاولة

نص بديل مُقترح:
مخطط هندسة مكبس الفرامل الذي يحدد طول العمل، والشوط، والمسافة بين المكبس والإطار، وعمق الحلق، ومسافة الإطار، وارتفاع الأدوات.

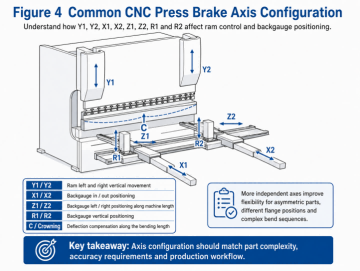

6. كم عدد محاور مكابس الثني التي تحتاجها؟

ينبغي أن يستند اختيار المحور إلى هندسة الجزء ومتطلبات تحديد المواقع.

لا يؤدي وجود المزيد من المحاور بالضرورة إلى جعل مكبس الثني أكثر دقة أو أكثر إنتاجية.

لا يُضيف المحور قيمة إلا عندما تستطيع عملية الإنتاج استخدامه.

6.1 المحوران Y1 و Y2

يتحكم Y1 و Y2 بشكل مستقل في الجانبين الأيسر والأيمن من المكبس في مكبس الفرامل المتزامن الكهروهيدروليكي.

إنهم يدعمون:

· مزامنة ذاكرة الوصول العشوائي

· تصحيح الوضع

· التحكم في الميل حيثما كان ذلك مسموحًا به

· اتساق انحناء أعلى

· التكامل مع استراتيجيات التحكم في الزوايا وتشكيل التاج باستخدام الحاسوب

يُعد التحكم Y1/Y2 أحد الاختلافات الرئيسية بين الآلات الكهروهيدروليكية المتزامنة وآلات قضيب الالتواء.

6.2 محور س

يتحكم المحور X في موضع المقياس الخلفي من الأمام إلى الخلف.

يحدد هذا الجهاز أبعاد الشفة للعديد من الانحناءات القياسية.

قد يكون محور X الأساسي كافياً لما يلي:

· أجزاء مستطيلة

· أبعاد الشفة المتكررة

· الأقواس البسيطة

· إنتاج منخفض التعقيد

يجب التحقق من المسافة والسرعة المطلوبتين مقابل نطاق الشفة الفعلي.

6.3 محور R

يقوم المحور R بتحريك أصابع المقياس الخلفي عموديًا.

يكون مفيدًا عندما:

· يحتوي الجزء على ارتفاعات درجات مختلفة.

· يؤدي الانحناء السابق إلى تغيير مستوى الدعم.

· يجب قياس قطعة العمل فوق أو تحت الوضع الطبيعي.

· تتطلب تسلسلات الانحناء المعقدة ارتفاعات مختلفة للأصابع.

يمكن للتحكم في المحور R أن يقلل من التعديل اليدوي ويحسن من اتساق الإعداد.

6.4 المحوران Z1 و Z2

يقوم كل من Z1 و Z2 بتحريك أصابع المقياس الخلفي بشكل مستقل على طول طول العمل.

وهي مفيدة لـ:

· أجزاء بأطوال مختلفة

· المكونات غير المركزية

· أجزاء غير متماثلة

· أجزاء متعددة موزعة على الآلة

· تغييرات متكررة في المنتج

يمكن أن تقلل الحركة المستقلة للمحور Z من الحاجة إلى تحديد موضع الأصابع يدويًا.

6.5 محور X1 ومحور X2

تتيح خاصية التحكم المستقل X1 و X2 لأصابع المقياس الخلفي الأيسر والأيمن استخدام أوضاع مختلفة من الأمام إلى الخلف.

قد يكون ذلك مطلوبًا من أجل:

· الأجزاء المخروطية

· انحناءات مائلة

· مواضع الشفة غير المتماثلة

· مكونات متخصصة

يجب اختيار هذه الوظيفة فقط عندما تتطلب هندسة الجزء الفعلية تحديد موضع العمق بشكل مستقل.

6.6 محوري R1 و R2

تتيح خاصية التحكم المستقل R1 و R2 وضعيات رأسية مختلفة للأصابع اليسرى واليمنى.

يُستخدم في تطبيقات القياس المتخصصة غير المتماثلة أو المعقدة.

بالنسبة للعديد من المصانع، يكون محور R مشترك كافياً.

6.7 محور تعويض التقوس أو الانحراف

يقوم نظام التاج CNC بضبط شكل تعويض الطاولة وفقًا للانحراف المتوقع.

يمكن اعتباره محور تحكم إضافي في مواصفات الآلة.

الهدف ليس تحديد موضع قطعة العمل، بل تحسين اتساق الزاوية على طول عملية الثني.

6.8 المحاور المساعدة والأتمتة

قد تشمل الوظائف الخاضعة للتحكم الإضافية ما يلي:

· متابعات الأوراق

· دعامات أمامية

· واجهات الروبوتات

· مغيرات الأدوات الأوتوماتيكية

· أنظمة قياس الزوايا

· أنظمة مناولة المواد

ينبغي تقييم هذه الأنظمة كجزء من خلية الإنتاج.

6.9 دليل اختيار المحور العملي

التكوين الأمثل ليس الآلة التي تحتوي على أكبر عدد من المحاور.

إنها الآلة ذات المحاور التي تقضي على مشاكل الإعداد والتحديد والإنتاج الحقيقية.

7. كيفية اختيار وحدة التحكم في مكبس الفرامل

ينبغي اختيار وحدة التحكم بعد تحديد التكوين الميكانيكي.

قد يؤدي اختيار وحدة التحكم أولاً إلى دفع ثمن وظائف برمجية لا يمكن للجهاز استخدامها أو اختيار وحدة تحكم لا تدعم المحاور المطلوبة.

ينبغي أن يراعي الاختيار ما يلي:

· عدد المحاور الخاضعة للتحكم

· أسلوب البرمجة

· تعقيد الأجزاء

· خبرة المشغل

· تنوع المنتجات

· متطلبات البرمجة دون اتصال بالإنترنت

· توافر بيانات التصميم بمساعدة الحاسوب

· متطلبات الأتمتة

· خدمات الدعم اللغوي

7.1 التحكم الرقمي NC

يُعد جهاز التحكم الرقمي (NC) مناسبًا بشكل عام لما يلي:

· أجزاء بسيطة

· الإنتاج المتكرر

· تحديد موضع الكبش والمقياس الخلفي الأساسي

· المشغلون الذين يفهمون بالفعل تسلسل الانحناء

· تطبيقات ذات تنوع محدود في المنتجات

قد يوفر ذلك تحكمًا فعالًا في العمل البسيط دون تكلفة وتعقيد البرمجة الرسومية المتقدمة.

7.2 البرمجة العددية باستخدام الحاسوب

توفر وحدة التحكم CNC تحكمًا أكبر في:

· محاور متعددة

· تخزين البرنامج

· مكتبات المواد

· مكتبات الأدوات

· تسلسلات الانحناء

· قيم التصحيح

· الإنتاج المتكرر

وهو مناسب للمصانع التي تتطلب مزيدًا من المرونة والتكرار.

7.3 البرمجة الرسومية ثنائية الأبعاد

تتيح وحدة التحكم الرسومية ثنائية الأبعاد للمشغل رسم أو استيراد شكل الجزء وإنشاء خطوات الانحناء بشكل مرئي أكثر.

وهو مفيد لـ:

· صناديق كهربائية

· الخزائن

· الأقواس

· القنوات

· أعمال الصفائح المعدنية المتنوعة

· المشغلون الذين يستفيدون من البرمجة المرئية

قد تشمل الوظائف المهمة ما يلي:

· رسم جانبي

· تسلسل الانحناء التلقائي

· دعم اختيار الأدوات

· تحذيرات من الاصطدام

· محاكاة الانحناء

· تصحيح البرنامج

7.4 استيراد العملات الكندية

يمكن أن يقلل استيراد ملفات التصميم بمساعدة الحاسوب (CAD) من البرمجة اليدوية عندما يكون لدى المصنع بالفعل ملفات أجزاء رقمية.

ينبغي على المشتري التأكد مما يلي:

· تنسيقات الملفات المدعومة

· سواء كان المتحكم يستورد ملفات تعريف أو نماذج ثلاثية الأبعاد كاملة

· ما إذا كانت الهندسة تتطلب تنظيفًا

· ما إذا كانت هناك حاجة إلى ترخيص إضافي للبرامج

· ما إذا كان البرمجة غير المتصلة بالإنترنت مضمنة

يمكن أن يصف مصطلح "استيراد CAD" وظائف مختلفة على وحدات تحكم مختلفة.

ينبغي توضيح ذلك باستخدام تنسيق الملف الفعلي للمشتري.

7.5 التصور والمحاكاة

قد توفر وحدات التحكم المتقدمة إمكانية التصور ثنائي الأبعاد أو ثلاثي الأبعاد ومحاكاة الآلة.

يمكن أن تساعد هذه الوظائف في:

· تحديد التصادمات

· مراجعة تسلسل الانحناء

· تحقق من اتجاه القطعة

· مشغلو القطارات

· تقليل عملية الإعداد القائمة على التجربة والخطأ

ومع ذلك، فإن التصور لا يلغي الحاجة إلى تأكيد الأدوات الفعلية وهندسة الآلة وسلوك المواد.

7.6 البرمجة دون اتصال بالإنترنت

يمكن للبرمجة دون اتصال بالإنترنت أن تقلل من وقت توقف الماكينة عن العمل من خلال السماح بإعداد البرامج بعيدًا عن مكبس الثني.

تكون ذات قيمة عالية عندما:

· تنوع المنتجات كبير.

· يُعد وقت البرمجة أمراً بالغ الأهمية.

· تتشارك عدة أجهزة في البرامج.

· تتم إدارة تخطيط الإنتاج بشكل مركزي.

· يستخدم المصنع أنظمة سير العمل CAD/CAM.

بالنسبة للأعمال البسيطة ذات الحجم المنخفض، قد لا توفر البرامج غير المتصلة بالإنترنت نفس العائد على الاستثمار.

7.7 مبدأ اختيار وحدة التحكم

اختر وحدة التحكم التي تتناسب مع محاور الآلة، وسير عمل المشغل، وتعقيد الجزء - وليس وحدة التحكم التي تحتوي على أطول قائمة ميزات.

للحصول على مقارنة كاملة لخيارات التحكم في EASYCAT و Delem و Cybelec و ESA، يرجى الرجوع إلى:

دليل اختيار وحدة التحكم في فرامل الضغط
https://calculator.zycomachine.com/engineering-tools/press-brake-controller-selection-guide

8. اختر أدوات التثبيت والتثبيت كجزء من الآلة

تشكل مكبس الثني وأدواته نظام ثني واحد.

لا ينبغي التعامل مع الأدوات على أنها ملحق ثانوي يتم اختياره بعد طلب الآلة.

تحدد الأدوات ما يلي:

· زاوية الانحناء

· نصف القطر الداخلي

· الحد الأدنى للشفة

· أقصى حمولة آمنة

· إزالة آثار التصادم

· علامة الجودة

· وقت الإعداد

· مرونة الأجزاء

8.1 أنواع الثقوب الشائعة

لكمة مباشرة

مناسب للعديد من الانحناءات ذات المقطع المفتوح والتصنيع العام.

لكمة عنق الإوزة

يوفر مساحة كافية لحواف الإرجاع والصناديق والقنوات.

يجب أن يتطابق عمق عنق الإوزة مع هندسة القطعة.

لكمة حادة

يستخدم في عمليات الثني بزاوية حادة وبعض عمليات حياكة الحواف.

يتطلب ذلك تقييمًا دقيقًا للقوة وحمل الأدوات.

ثقب نصف القطر

يُستخدم عندما يتطلب الجزء نصف قطر داخلي أكبر مما ينتجه الانحناء الهوائي القياسي بشكل طبيعي.

مثقب تشكيل خاص

تُستخدم للقنوات، والوصلات، والخرز، والمفصلات، أو الأشكال المخصصة.

قد تتطلب الأدوات الخاصة شوطًا إضافيًا، ومسافة بين الأشواط، وقوة دفع إضافية.

8.2 أنواع القوالب السفلية الشائعة

أعزب-V die

يوفر فتحة ثابتة على شكل حرف V وغالبًا ما يتم اختياره لنطاق سمك محدد.

رقاقة متعددة V

يوفر عدة فتحات على شكل حرف V في جسم قالب واحد.

يوفر هذا المنتج مرونة ولكنه قد يكون أثقل وأقل ملاءمة للتدوير.

قالب على شكل حرف V قابل للتعديل

يسمح بتعديل الفتحة لتناسب سماكات وأقطار الألواح المختلفة.

يُستخدم غالبًا في تطبيقات الألواح الثقيلة.

قالب هيمينغ

يستخدم في عمليات حياكة الحواف الأولية والنهائية.

يجب تقييم الآلة والأداة لتحديد قوة الإغلاق المطلوبة.

8.3 الأدوات المجزأة

تتيح الأدوات المجزأة للمشغل إمكانية ضبط أطوال مختلفة وإنشاء خلوص لثني الصناديق والألواح.

من المهم لـ:

· الخزائن

· صناديق كهربائية

· صناديق

· أدوار قصيرة

· إنتاج مختلط

· حواف الإرجاع

ينبغي أن تتطابق أطوال القطع مع المنتجات النموذجية للمصنع.

8.4 تصنيف حمل الأداة

لكل مكون في نظام الأدوات حد أقصى للحمل:

· لكمة

· مت

· حامل علوي

· حامل سفلي

· محول

· نظام التثبيت

يحدد المكون ذو التصنيف الأدنى قدرة الأدوات الآمنة.

إن الآلة ذات الحمولة العالية لا تجعل الأدوات ذات السعة المنخفضة آمنة.

تتطلب الانحناءات القصيرة والسميكة عناية خاصة لأن الحمل يتركز على طول أداة صغير.

8.5 التثبيت اليدوي والسريع

التثبيت اليدوي

مناسب لتغييرات الأدوات غير المتكررة والتطبيقات الحساسة للميزانية.

التثبيت الميكانيكي السريع

يقلل من وقت الإعداد ويحسن محاذاة الأدوات مقارنة بالتثبيت اليدوي التقليدي.

التثبيت الهيدروليكي

مناسب لتغيير الأدوات المتكرر، والإنتاج المتنوع، والأتمتة المتقدمة.

تعتمد قيمة التثبيت السريع على عدد مرات تغيير الأدوات.

8.6 معيار الأدوات والتوافق

ينبغي على المشتري التأكد مما يلي:

· معيار الأدوات

· نوع تانغ

· توافق حامل الأدوات

· تصميم أخدود الأمان

· التجزئة

· توافق الأدوات الحالية

· التوافر المحلي في المستقبل

يمكن أن تتسبب الآلة ذات واجهة الأدوات غير القياسية أو سيئة الدعم في مشاكل طويلة الأجل تتعلق بالتكلفة والإمداد.

8.7 مبدأ اختيار الأدوات

ينبغي اختيار مكبس الثني وأدواته كنظام تشكيل واحد، وليس كعمليتين شراء منفصلتين.

رابط داخلي مُوصى به:

دليل اختيار أدوات مكابس الثني
https://calculator.zycomachine.com/engineering-tools/press-brake-tooling-selection-guide

9. التقوس، وصلابة الآلة، ودقة الانحناء

عندما ينحني جزء طويل، يمكن أن ينحرف المكبس والطاولة تحت الحمل.

قد يؤدي ذلك إلى اختلاف في الزاوية بين مركز قطعة العمل ونهايتيها.

يعوض التاج هذا الانحراف المتوقع.

9.1 التاج الميكانيكي اليدوي

يستخدم نظام التاج الميكانيكي اليدوي أسافين قابلة للتعديل أو آلية تعويض ميكانيكية.

قد يكون مناسبًا لما يلي:

· مجموعة منتجات مستقرة

· مادة وسماكة متكررة

· التطبيقات التي لا تتطلب تعديلاً تلقائياً متكرراً

يتطلب ذلك من المشغل تحديد قيمة التعويض.

9.2 التاج الميكانيكي باستخدام الحاسوب

تستخدم عملية التاج الميكانيكي باستخدام الحاسوب نظام إسفين آلي يتم التحكم فيه بواسطة الحاسوب.

يمكنه تعديل التعويض وفقًا للشروط المبرمجة.

قد تشمل المزايا ما يلي:

· إعداد أسرع

· قابلية تكرار أفضل

· تخزين البرامج بسهولة

· ملاءمة أكبر للإنتاج المختلط

9.3 آليتتويج

أثناء عملية الثني الطويلة، يتسبب الحمل في انحراف المكبس والقاعدة في اتجاهين متعاكسين. عندئذٍ، يخترق مركز أداة التشكيل الصفيحة بشكل أقل من الأطراف، مما يجعل الزاوية الوسطى عادةً أكثر انفتاحًا. يُدخل التقوس انحناءً معاكسًا مُتحكمًا فيه أو قوة دعم في العارضة السفلية، بحيث يظل الاختراق الفعال منتظمًا على طول مسار الثني.

9.4 لا يمكن للتاج تصحيح كل خطأ في الانحناء

تعالج عملية التقوس بشكل أساسي الانحراف على طول طول العمل.

لا يمكنه التصحيح بشكل مستقل:

· سماكة المادة غير المتناسقة

· قوة شد متغيرة

· فتحة على شكل حرف V غير صحيحة

· أدوات بالية

· سوء محاذاة الأدوات

· غير صحيح خصم الانحناء

· أخطاء في المقياس الخلفي

· تشوه الجزء الموضعي

· تنوع معالجة المشغل

يتطلب الانحناء الدقيق التحكم في النظام بأكمله.

9.5 عوامل أخرى تؤثر على الدقة

تشمل العوامل المهمة ما يلي:

· صلابة هيكل الآلة

· مزامنة ذاكرة الوصول العشوائي

· دقة تحديد موضع المقياس الخلفي

· محاذاة الأدوات

· تآكل الأدوات

· اتساق المادة

· درجة حرارة

· ارتداد

· تخطيط تسلسل الانحناء

· طريقة قياس المشغل

لا تضمن مواصفات الآلة وحدها دقة الجزء النهائي.

9.6 أنظمة قياس الزاوية

تستخدم بعض مكابس الثني أنظمة قياس أو تصحيح الزوايا الأوتوماتيكية.

قد تقلل هذه الأنظمة من تعديل القطعة الأولى وتعوض عن اختلاف المواد.

تكون قيمتها في أعلى مستوياتها عندما:

· التفاوت في زاوية الميل صارم للغاية.

· تختلف المواد بين الدفعات.

· حجم الإنتاج يبرر الاستثمار.

· يُعد تقليل تكاليف الإعداد أمراً بالغ الأهمية من الناحية التجارية.

ينبغي اختبارها باستخدام مواد وهندسة أجزاء نموذجية.

رابط داخلي مُوصى به:

دليل تشكيل قمة مكبس الفرامل
https://calculator.zycomachine.com/engineering-tools/press-brake-crowning-guide

10. تقييم خيارات الإنتاجية والأتمتة

ينبغي أن تحل الأتمتة مشكلة إنتاجية محددة.

لا ينبغي اختياره لمجرد أنه يبدو متطوراً.

10.1 أذرع الدعم الأمامية

تساعد أذرع الدعم الأمامية في دعم الصفائح الكبيرة أو الثقيلة.

إنها تُحسّن من سهولة الاستخدام ولكنها لا تزال تتطلب تنسيقًا من المشغل.

10.2 متابعات الأوراق

تدعم أجزاء الصفائح قطعة العمل أثناء دورانها خلال عملية الثني.

بإمكانها أن تقلل مما يلي:

· جهد المشغل

· خدوش جزئية

· التعامل مع التباين

· خطر حركة الصفيحة غير المنضبطة

وهي مفيدة بشكل خاص للألواح الكبيرة.

10.3 أنظمة السلامة الليزرية

ينبغي أن تتضمن مكبس الثني الحديث حلاً للسلامة يتناسب مع اللوائح المحلية وعملية الإنتاج.

ينبغي أن يحمي النظام المشغل مع تقليل الانقطاع غير الضروري لدورة الانحناء.

يجب تقييم إعدادات السلامة بالتزامن مع ما يلي:

· هندسة الأداة

· سرعة الإغلاق

· شكل الجزء

· وظيفة مشغل

· متطلبات الامتثال المحلية

10.4 تغيير الأدوات التلقائي

يمكن أن يوفر تغيير الأدوات الآلي قيمة في الإنتاج عالي التنوع حيث يمثل إعداد الأدوات عنق الزجاجة الرئيسي.

يتطلب ذلك:

· أدوات موحدة

· تخطيط تخزين الأدوات

· إدارة البرامج بدقة

· حجم إنتاج كافٍ

· عائلات الأجزاء المناسبة

لا يُعدّ ذلك اقتصادياً تلقائياً للإنتاج البسيط ذي الحجم المنخفض.

10.5 الانحناء الروبوتي

قد يكون الانحناء الروبوتي مناسبًا لما يلي:

· الأجزاء المتكررة

· أبعاد المواد الثابتة

· حجم إنتاج كبير

· التعامل الذي يتطلب عمالة كثيفة

· عرض الأجزاء بشكل متسق

· بيئات إنتاج خاضعة للرقابة

يمكن أيضًا أتمتة الأجزاء المعقدة ذات التنوع العالي، ولكن البرمجة وتصميم الملاقط والتغيير تصبح أكثر تطلبًا.

10.6 مبدأ اختيار الأتمتة

ينبغي أن تؤدي الأتمتة إلى إزالة اختناق الإنتاج المحدد بوضوح.

قبل شراء خيار، حدد ما يلي:

· وقت الإعداد الحالي

· الوقت الحالي للدورة

· متطلبات العمل

· خسائر الجودة

· مصدر وقت التوقف

· الزيادة المتوقعة في الإنتاج

· العائد المتوقع

11. تقييم التكلفة الإجمالية للملكية

لا يؤدي انخفاض سعر الآلة بالضرورة إلى انخفاض تكلفة الإنتاج.

ينبغي أن تتضمن المقارنة الكاملة ما يلي:

· سعر شراء الآلة

· الأدوات

· مواصلات

· تثبيت

· مؤسسة

· التكليف

· تمرين

· استهلاك الطاقة

· زيت هيدروليكي

· الفلاتر والأختام

· ترخيص البرامج

· قطع غيار

· عمال الصيانة

· استجابة الخدمة

· توقف الإنتاج

· متطلبات مهارة المشغل

· قيمة إعادة البيع

· التوسع المستقبلي

11.1 تكلفة الأدوات

قد يقتصر عرض سعر الآلة على أداة ثقب وقالب أساسية فقط.

قد يظل المصنع بحاجة إلى:

· أدوات مجزأة

· ثقوب عنق الإوزة

· فتحات إضافية على شكل حرف V

· أدوات نصف القطر

· أدوات حياكة الحواف

· أدوات تشكيل خاصة

· خزائن الأدوات

· التثبيت السريع

ينبغي تقييم تكلفة الأدوات في نفس وقت تقييم تكلفة الآلة.

11.2 تكلفة التدريب والبرمجة

يمكن لجهاز التحكم المتقدم أن يقلل من وقت الإعداد، ولكن يجب تدريب المشغلين على استخدامه.

ينبغي على المشتري التأكد مما يلي:

· لغة التدريب

· مدة التدريب

· دعم البرمجة

· كتيبات

· موارد الفيديو

· الدعم عن بعد

· المساعدة بعد التثبيت

11.3 قطع الغيار والخدمة

تتضمن الأسئلة المهمة ما يلي:

· ما هي القطع المتوفرة محلياً؟

· ما هي المكونات التي تُعتبر علامات تجارية عالمية قياسية؟

· ما مدى سرعة إمكانية بدء التشخيص عن بعد؟

· هل يتم توفير الوثائق الكهربائية؟

· هل تتضمن الرسومات الهيدروليكية والميكانيكية؟

· ما هي إجراءات الضمان؟

· هل تتوفر تحديثات البرامج؟

قد تصبح الآلة منخفضة التكلفة باهظة الثمن إذا تسبب عطل بسيط في توقفها لفترة طويلة.

11.4 ترخيص البرامج

ينبغي على المشتري التأكد مما إذا كان سعر وحدة التحكم المذكور يشمل ما يلي:

· البرمجة غير المتصلة بالإنترنت

· استيراد ملفات CAD

· اتصال الشبكة

· باقات لغات إضافية

· تحديثات البرامج

· وظائف الدعم عن بعد

لا تفترض أن جميع ميزات البرنامج المعروضة مشمولة في عرض الأسعار القياسي.

12. التكوينات الموصى بها حسب سيناريو الإنتاج

التكوينات التالية هي أمثلة على منطق الاختيار، وليست مواصفات عامة للآلة.

ينبغي أن يستند الاختيار النهائي إلى رسومات الأجزاء الفعلية والحسابات.

السيناريو 1: ورشة تصنيع عامة صغيرة

الإنتاج النموذجي

· الفولاذ الطري و الفولاذ المقاوم للصدأ

· أحجام دفعات صغيرة إلى متوسطة

· الأقواس والإطارات والمكونات العامة

· تغييرات متكررة في المنتج

· متطلبات دقة متوسطة

التكوين العملي

· مكبس ثني هيدروليكي كهربائي CNC لمزيد من المرونة

· طول العمل يعتمد على أطول انحناء مؤكد

· Y1/Y2، X، R والتاج

· برمجة رسومية ثنائية الأبعاد حيث يكون تنوع المنتجات عالياً

· مثاقب قياسية مجزأة

· العديد من الفتحات على شكل حرف V شائعة الاستخدام

· التثبيت الميكانيكي السريع

الخطر الرئيسي

شراء أطوال عمل وأحمال زائدة مع التقليل من الاستثمار في الأدوات وتسهيل البرمجة.

السيناريو الثاني: إنتاج الخزائن والأغلفة الكهربائية

الإنتاج النموذجي

· صفائح رقيقة ومتوسطة السماكة

· الفولاذ الكربوني، والفولاذ المجلفن، والفولاذ المقاوم للصدأ

· صناديق عميقة

· حواف الإرجاع

· تنوع كبير في المنتجات

· متطلبات أبعاد دقيقة

التكوين العملي

· مكبس ثني هيدروليكي كهربائي CNC

· ضوء النهار الكافي والضربات

· Y1/Y2، X، R، Z1/Z2 والتاج

· نظام CNC ثنائي الأبعاد برسومات مع مساعدة تسلسل الانحناء

· أدوات ذات عنق معقوف مجزأ

· التثبيت السريع

· خيارات دعم الألواح الكبيرة

الخطر الرئيسي

اختيار الآلة بناءً على الحمولة فقط واكتشاف أن مساحة الأدوات أو ضوء النهار غير كافية.

السيناريو 3: إنتاج الصفائح المعدنية عالية الدقة ذات المزيج العالي

الإنتاج النموذجي

· منتجات جديدة متكررة

· إنتاج قصير

· تفاوتات دقيقة في الزاوية والشفة

· مواد متعددة

· تسلسلات انحناء معقدة

التكوين العملي

· مكبس ثني عالي الدقة يعمل بنظام التحكم الرقمي الكهروهيدروليكي

· مقياس خلفي متعدد المحاور

· وحدة التحكم الرسومية

· استيراد ملفات CAD أو البرمجة دون اتصال بالإنترنت

· التاج باستخدام الحاسوب

· نظام تغيير الأدوات السريع

· قياس اختياري

· نظام أدوات مجزأ منظم

الخطر الرئيسي

شراء العديد من المحاور ووظائف البرامج دون تطوير أدوات وبرمجة وإجراءات إعداد موحدة.

السيناريو الرابع: تصنيع الألواح الثقيلة والهياكل

الإنتاج النموذجي

· فولاذ كربوني سميك

· صفيحة عالية القوة

· الأقواس الهيكلية

· مكونات ثقيلة

· تنوع أقل في المنتجات

· أحمال تشكيل محلية عالية

التكوين العملي

· مكبس ثني هيدروليكي CNC شديد التحمل

· تم التحقق من الحمولة من حيث قوة المواد وفتحة V

· تم تأكيد حدود قوة الآلة والأدوات لكل متر

· نظام ثقب وتشكيل ذو سعة كبيرة

· قوالب على شكل حرف V قابلة للتعديل أو ذات فتحة كبيرة عند الاقتضاء

· دعامات أمامية قوية أو معدات رفع

· هندسة الآلة تتناسب مع الأدوات الكبيرة

الخطر الرئيسي

تأكيد إجمالي حمولة الآلة فقط مع تجاهل الحمل المركز وقدرة الأدوات.

السيناريو الخامس: إنتاج الأجزاء الطويلة

الإنتاج النموذجي

· ألواح طويلة

· الأعمدة

· أجزاء هيكلية كبيرة

· مكونات النقل

· المنتجات المعمارية

التكوين العملي

· سرير طويل أو فرامل ضغط مزدوجة

· مزامنة ذاكرة الوصول العشوائي المتحكم بها

· التاج باستخدام الحاسوب

· نظام دعم المواد

· خطة محاذاة الأدوات

· تقييم الأساسات ومساحة الأرضية

· إجراءات التعامل والسلامة التفصيلية

الخطر الرئيسي

التقليل من شأن الانحراف، وصعوبة التعامل، ومتطلبات التركيب، وتداخل الإطار.

السيناريو 6: إنتاج الألواح القصيرة والسميكة

الإنتاج النموذجي

· مكونات من الفولاذ الكربوني

· أطوال انحناء قصيرة

· سمك عالي

· حمل إنتاج مركز

· أجزاء ثقيلة ذات عرض محدود

التكوين العملي

· مكبس ثني صغير الحجم شديد التحمل أو مكبس ثني قصير السرير مصمم بشكل مناسب

· تم التحقق من الأدوات والإطار لتحمل الأحمال المركزة

· قوالب شديدة التحمل بفتحات كبيرة

· نظام تحديد المواقع البسيط ولكنه قوي

· معدات الرفع والمناولة المناسبة

· مساحة الآلة تتناسب مع منطقة الإنتاج

الخطر الرئيسي

شراء آلة طويلة تقليدية فقط للحصول على حمولة مع دفع ثمن طول السرير غير المستخدم.

13. ثلاثة أمثلة عملية لاختيار مكابس الثني

مثال 1: شركة تصنيع الخزائن الكهربائية

متطلبات الإنتاج

يقوم أحد المصانع بإنتاج خزائن كهربائية من:

· فولاذ طري 1.5-3 مم

· الفولاذ المجلفن

· الفولاذ المقاوم للصدأ

· أعماق متعددة للصندوق

· تغييرات متكررة في المنتج

· كميات متوسطة من الدفعة

تحليل الاختيار

لا يتطلب الحد الأقصى لسمك المادة حمولة هائلة.

العوامل الأكثر أهمية هي:

· خلوص شفة العودة

· هندسة الصندوق العميق

· برمجة متكررة

· أوضاع مختلفة للشفة

· اتساق الزاوية

· وقت الإعداد

اتجاه الاختيار الموصى به

· مكبس ثني متزامن يعمل بنظام التحكم الرقمي الحاسوبي (CNC) الكهروهيدروليكي

· طول العمل يتناسب مع أكبر انحناء للوحة

· ضربة كافية وضوء النهار

· Y1/Y2، X، R، Z1/Z2 والتاج

· وحدة تحكم رسومية ثنائية الأبعاد

· مثاقب عنق الإوزة المجزأة

· فتحات متعددة على شكل حرف V

· التثبيت السريع

الاستنتاج الهندسي

بالنسبة لهذا المصنع، تعتبر خلوص الأدوات وكفاءة البرمجة ومرونة المقياس الخلفي أكثر أهمية من شراء حمولة عالية بلا داع.

مثال 2: مُصنِّع المكونات الهيكلية

متطلبات الإنتاج

تقوم إحدى الشركات بإنتاج الأقواس والمكونات الهيكلية من:

· فولاذ كربوني 6-10 مم

· أطوال انحناء متوسطة

· تنوع معتدل في المنتجات

· أنصاف أقطار داخلية كبيرة نسبياً

· قطع العمل الثقيلة

تحليل الاختيار

المتطلبات الرئيسية هي:

· حمولة كافية

· فتحة قالب V الصحيحة

· قدرة تحميل الأدوات

· صلابة الآلة

· مناولة المواد

· التحقق من التحميل المحلي

اتجاه الاختيار الموصى به

· مكبس ثني هيدروليكي CNC شديد التحمل

· تم حساب الحمولة بناءً على الدرجة الفعلية، والسمك، وطول الانحناء، وفتحة حرف V.

· أدوات ذات سعة كبيرة

· قوالب قابلة للتعديل أو متعددة شديدة التحمل

· دعامات أمامية قوية

· تشكيل التقوس باستخدام الحاسوب (CNC) للانحناءات الطويلة

· تكوين بسيط وموثوق للمقياس الخلفي

الاستنتاج الهندسي

يجب اختيار الآلة كنظام لتحمل الأحمال.

يجب التحقق من كل من حمولة الآلة، والقوة لكل متر، وقدرة التثقيب، وقدرة القالب، وقدرة التثبيت.

مثال 3: مُصنِّع مكونات الألواح الثقيلة القصيرة

متطلبات الإنتاج

يحتاج المصنع إلى ثني أجزاء من الفولاذ الكربوني باستخدام:

· أقصى سمك يبلغ حوالي 20 مم

· أطوال الانحناء أقل من 800 مم تقريبًا

· تنوع المنتجات منخفض نسبياً

· قوة تشكيل محلية عالية

· مساحة ورشة عمل محدودة

تحليل الاختيار

قد توفر مكبس الثني التقليدي ذو السرير الطويل الحمولة المطلوبة، ولكن سيظل جزء كبير من طول العمل غير مستخدم.

يتميز التطبيق بشكل أكبر بالانحناء الثقيل المركز أكثر من إنتاج الصفائح الطويلة.

اتجاه الاختيار الموصى به

· مكبس صغير الحجم شديد التحمل

· هيكل عمل قصير وصلب

· تم التحقق من الأدوات لتحمل الأحمال الموضعية العالية

· فتحة كبيرة مناسبة على شكل حرف V

· مواد داعمة قوية

· نظام تحديد المواقع البسيط

· عملية الرفع والمناولة الآمنة

الاستنتاج الهندسي

ليست الآلة الصحيحة دائماً هي أكبر مكبس ثني تقليدي.

يمكن للآلة المتخصصة أن توفر توافقاً أفضل بين الاستثمار ومساحة الأرضية والإنتاج الفعلي.

14. عشرة أخطاء شائعة عند شراء مكابس الثني

الخطأ الأول: مقارنة سعر الآلة فقط

قد لا يشمل السعر المنخفض الأدوات المهمة، أو الفؤوس، أو أنظمة السلامة، أو التركيب، أو البرامج، أو الخدمة.

قارن حل الإنتاج الكامل.

الخطأ الثاني: اختيار الحمولة من السماكة فقط

تعتمد الحمولة أيضًا على قوة المادة، وطول الانحناء، وفتحة V، وطريقة الانحناء.

الخطأ الثالث: تجاهل فتحة V-Die

يمكن لفتحة على شكل حرف V أصغر أن تزيد القوة بشكل كبير وتغير نصف القطر الداخلي والحد الأدنى للشفة.

الخطأ الرابع: تجاهل الحمل المركز

قد تتجاوز الأجزاء القصيرة والسميكة حدود الآلة أو الأدوات المحلية حتى عندما تبدو قوة الآلة الإجمالية كافية.

الخطأ الخامس: شراء طول عمل مفرط

يؤدي طول العمل غير المستخدم إلى زيادة التكلفة، ومتطلبات مساحة الأرضية، والاستثمار في الأدوات.

الخطأ السادس: تجاهل السكتة الدماغية وضوء النهار

قد تمتلك الآلة قوة كافية ولكن مساحة العمل غير كافية للأجزاء العميقة أو الأدوات الطويلة.

الخطأ السابع: افتراض أن زيادة عدد المحاور تعني بالضرورة إنتاجًا أفضل

تؤدي المحاور غير المستخدمة إلى زيادة التكلفة والتعقيد دون تحسين الإنتاجية.

الخطأ الثامن: اختيار وحدة التحكم قبل تهيئة الجهاز

ينبغي أن يدعم جهاز التحكم المحاور الميكانيكية المختارة وسير العمل.

يجب تحديد التكوين الميكانيكي أولاً.

الخطأ التاسع: التعامل مع الأدوات كملحق

تحدد الأدوات ما إذا كان من الممكن تشكيل الجزء فعلياً.

يجب اختيار الآلة والأدوات معًا.

الخطأ العاشر: تجاهل التدريب والخدمة ووقت التوقف

لا تُضيف الآلة قيمة إلا عندما تستطيع الاستمرار في الإنتاج وعندما يتمكن المشغلون من استخدامها بفعالية.

15. قائمة التحقق النهائية لاختيار مكبس الثني

استخدم قائمة التحقق التالية عند طلب عرض سعر.

معلومات عن الأجزاء والمواد

· أنواع المواد

· درجات المواد الدقيقة

· الحد الأدنى للسمك

· أقصى سمك

· أقصى طول انحناء فعلي

· أقصى أبعاد للفراغ

· الحد الأدنى لطول الشفة

· نصف القطر الداخلي المطلوب

· أقصى عمق للصندوق

· الجزء الأكثر تعقيدًا في الرسم

· أقصى تفاوت في زاوية التسامح

· أضيق تفاوت في موضع الشفة

· كتاب الإنتاج السنوي

· حجم الدفعة النموذجي

سعة الآلة

· الحمولة المطلوبة

· القوة المطلوبة لكل متر

· طول العمل المطلوب

· المسافة بين الإطارات

· عمق الحلق

· سكتة دماغية

· ضوء النهار

· ارتفاع الطاولة

· متطلبات التحميل خارج المركز

· متطلبات الحمل المركز

تكوين المحور

· السنة الأولى / السنة الثانية

· X

· R

· Z1/Z2

· X1/X2

· R1/R2

· محور التتويج

· تابع الورقة

· قياس الزاوية

· واجهة الروبوتات أو الأتمتة

وحدة التحكم

· البرمجة العددية أو الرسومية

· رسم جانبي ثنائي الأبعاد

· استيراد ملفات CAD

· تسلسل الانحناء التلقائي

· فحص التصادم

· مكتبة الأدوات

· مكتبة المواد

· البرمجة غير المتصلة بالإنترنت

· اتصال الشبكة

· لغات الواجهة المطلوبة

الأدوات

· معيار الأدوات

· لكمات مباشرة

· ثقوب عنق الإوزة

· لكمات نصف قطرية

· لكمات حادة

· أدوات مجزأة

· الفتحات المطلوبة على شكل حرف V

· قالب على شكل حرف V قابل للتعديل

· أدوات حياكة الحواف

· أدوات تشكيل خاصة

· معدلات تحميل الأدوات

· التثبيت اليدوي أو الميكانيكي أو الهيدروليكي

الدقة والتعويض

· مزامنة الآلات

· التاج الميكانيكي أو الهيدروليكي

· دقة تحديد موضع المقياس الخلفي

· متطلبات قياس الزاوية

· طريقة محاذاة الأدوات

· عملية تصحيح القطعة الأولى

السلامة والإنتاجية

· نظام الأمان

· أذرع الدعم الأمامية

· متابعات الأوراق

· التثبيت السريع

· تخزين الأدوات

· تغيير الأدوات تلقائيًا

· توافق الروبوت

· معدات مناولة المواد

معلومات تجارية وخدمية

· الأدوات المضمنة

· تثبيت

· التكليف

· تمرين

· ضمان

· مجموعة قطع الغيار

· الوثائق الكهربائية

· الوثائق الهيدروليكية

· تراخيص البرامج

· الدعم عن بعد

· خدمة محلية

· موعد التسليم

· متطلبات المؤسسة

· جهد الآلة

· وثائق الامتثال

16. عملية اختيار عملية من سبع خطوات

يمكن تلخيص عملية شراء مكبس الثني الموثوقة في سبع خطوات.

الخطوة 1: تحديد نطاق الأجزاء

اجمع الرسومات التمثيلية وحدد الأجزاء التي تحدد المتطلبات القصوى.

الخطوة الثانية: حساب قوة الانحناء

استخدم درجة المادة الفعلية، والسمك، وطول الانحناء، وفتحة قالب V.

الخطوة 3: التحقق من هندسة الآلة

تأكد من طول العمل، ومسافة الإطار، والشوط، والضوء النهاري، وعمق الحلق، وارتفاع الأدوات.

الخطوة الرابعة: تحديد المحاور الميكانيكية

اختر محاور القياس الخلفي والتعويض المطلوبة وفقًا لهندسة الجزء الفعلية.

الخطوة 5: تحديد وحدة التحكم

قم بمطابقة وحدة التحكم مع المحاور المحددة ومهارات المشغل وسير عمل البرمجة.

الخطوة 6: اختيار نظام الأدوات الكامل

تأكد من هندسة الثقب، وفتحات القالب، والتقسيم، وقدرة التحميل، والتثبيت.

الخطوة 7: تقييم الإنتاجية والخدمة والتكلفة الإجمالية

قارن حل الإنتاج الكامل بدلاً من سعر شراء الآلة فقط.

17. التوصيات الهندسية النهائية

ينبغي اختيار مكبس الثني بناءً على بيانات الإنتاج الحقيقية، وليس بناءً على افتراضات عامة.

أهم التوصيات هي:

1.ابدأ برسومات الأجزاء التمثيلية.

2.احسب الحمولة باستخدام المادة، والسمك، وطول الانحناء، وفتحة V.

3.تأكد من حدود الحمل المركز وحدود الأدوات.

4.حدد طول العمل من طول الانحناء الفعلي.

5.تحقق من شوط المكبس، والضوء النهاري، وعمق الحلق، وخلوص الإطار.

6.حدد فقط المحاور التي يمكن للأجزاء استخدامها.

7.قم بمطابقة وحدة التحكم مع التكوين الميكانيكي.

8.اختر الأدوات المناسبة مع الآلة.

9.تقييم التاج والصلابة وتغير المواد كنظام دقة واحد.

10.قارن التكلفة الإجمالية للملكية بدلاً من سعر الشراء فقط.

إن مكبس الثني الصحيح ليس بالضرورة هو الآلة ذات أعلى حمولة، أو أطول قاعدة، أو أكبر عدد من المحاور، أو أكثر وحدة تحكم تقدماً.

إنها الآلة التي تنتج الأجزاء الحقيقية للمصنع بالسلامة والدقة والإنتاجية والتكلفة المطلوبة.

خاتمة

إن اختيار مكبس الثني المناسب يتطلب أكثر من مجرد قراءة كتالوج الآلات.

يجب أن تدعم جميع عناصر الحمولة، وطول العمل، والشوط، والضوء النهاري، وعمق الحلق، وتكوين المحور، وقدرة وحدة التحكم، والأدوات، والتعويض، وسير العمل الإنتاجي نفس التطبيق.

إن الآلة الصغيرة جدًا تخلق قيودًا على الإنتاج.

إن الآلة ذات التكوين المفرط تزيد من تعقيد الاستثمار والتشغيل.

أفضل النتائج تأتي من عملية هندسية تبدأ بالجزء أولاً.

قبل طلب عرض سعر نهائي للآلة، قم بالتحضير لما يلي:

· رسومات توضيحية للأجزاء

· درجات المواد

· نطاق السماكة

· أطوال الانحناء الفعلية

· الحد الأدنى من الحواف

· نصف القطر المطلوب

· أعماق الصندوق

· متطلبات التسامح

· الإنتاج

· منتجات مستقبلية مؤكدة

تتيح هذه المعلومات لموردي مكابس الثني التوصية بآلة بناءً على متطلبات التصنيع الحقيقية بدلاً من الافتراضات.

هل تحتاج إلى مساعدة في اختيار مكبس الثني؟

بإمكان شركة ZYCO تقييم رسومات الأجزاء الخاصة بك، ودرجات المواد، ونطاق السماكة، وأطوال الانحناء، وأبعاد الشفة، ومتطلبات الإنتاج.

بناءً على هذه المعلومات، يمكن للفريق الهندسي المساعدة في تحديد ما يلي:

· قوة الضغط المطلوبة لثني الصفائح

· طول العمل المناسب

· متطلبات الإضاءة الطبيعية وضوء النهار

· تكوين محور المقياس الخلفي

· قدرة وحدة التحكم

· نظام التتويج

· مجموعة أدوات التثقيب والتشكيل

· خيارات الأتمتة

· تكوين آلة قياسي مناسب أو مخصص

لإعداد تقييم الطلب، يرجى تزويد شركة ZYCO بالرسومات التمثيلية ومعلومات الإنتاج الخاصة بك.

الأسئلة الشائعة

1. ما هو حجم مكبس الثني الذي أحتاجه؟

يعتمد الحجم المطلوب على نوع المادة، وأقصى سُمك للصفيحة، وطول الثني الفعلي، وفتحة قالب V، وشكل القطعة، والأدوات المطلوبة. يجب حساب الحمولة وطول التشغيل بشكل منفصل، كما يجب التحقق من شوط الماكينة، والمسافة بين نقاط الثني، وعمق الحلق، وحدود الحمل الموضعي.

2. كيف يمكنني حساب قوة الضغط المطلوبة لثني الصفائح المعدنية؟

في عملية ثني الألواح بالهواء، تتأثر قوة الشد بشكل أساسي بقوة شد المادة، وسماكة الصفيحة، وطول الثني، وفتحة قالب الثني على شكل حرف V. تزداد القوة بشكل ملحوظ مع زيادة السماكة، وتقل عادةً عند استخدام فتحة أكبر لقالب الثني. استخدم حاسبة قوة الشد للاختيار الأولي، وتحقق من النتيجة مع مورد الآلة والأدوات.

3. هل ينبغي عليّ شراء مكبس ثني ذي قدرة أكبر من حاجتي الحالية؟

يمكن أن يستوعب احتياطي التشغيل المعقول اختلاف المواد، وتنوع الأدوات، والمنتجات المؤكدة مستقبلاً. مع ذلك، فإن زيادة الحمولة عن الحد المسموح به تزيد من تكلفة الآلة، ومتطلبات الأدوات، واستهلاك الطاقة. لذا، ينبغي أن يستند الاحتياطي إلى متطلبات إنتاج واقعية بدلاً من هامش كبير تعسفي.

4. كيف أختار طول التشغيل الصحيح لفرامل الضغط؟

حدد طول العمل من أطول خط ثني فعلي، وليس تلقائيًا من أقصى بُعد للصفيحة. تحقق أيضًا من المسافة بين الإطارات الجانبية، ودوران القطعة، والثني غير المركزي، وتداخل الإطارات المحتمل.

5. ما الفرق بين شوط مكبس الفرامل والضوء النهاري؟

شوط المكبس هو أقصى مسافة يتحركها. الفتحة الرأسية المتاحة عند رفع المكبس هي الفتحة الرأسية المتاحة. يجب تقييم كليهما مع ارتفاع المثقب، وارتفاع القالب، ومتطلبات التثبيت وإزالة القطعة.

6. كم عدد المحاور التي يجب أن تحتوي عليها مكبس الثني CNC؟

قد لا تتطلب الأعمال البسيطة المتكررة سوى تحديد موضع أساسي للذراع ومحور X. غالبًا ما تستفيد عمليات الإنتاج باستخدام آلات CNC من محاور Y1/Y2 وX وR والتقويس. أما محاور Z1/Z2 وX1/X2 وغيرها، فينبغي إضافتها فقط عندما تتطلب هندسة القطعة وسير العمل ذلك.

7. هل هناك حاجة إلى وحدة تحكم في مكبس الفرامل ثنائية الأبعاد أو ثلاثية الأبعاد؟

تُعدّ البرمجة الرسومية ذات قيمة كبيرة في الإنتاج المتنوع، والأجزاء المعقدة، والتغييرات المتكررة في الإعدادات. أما الأجزاء البسيطة المتكررة فقد لا تتطلب تصورًا متقدمًا. يجب أن تتناسب قدرة وحدة التحكم مع المحاور الميكانيكية، ومهارات المشغل، ومدى تعقيد المنتج.

8. لماذا يجب اختيار أدوات مكابس الثني مع الماكينة؟

تحدد أدوات التشكيل نصف قطر الانحناء الممكن تحقيقه، والحد الأدنى لسمك الحافة، والمسافة الفاصلة، والزاوية، والحمل الآمن. قد تمتلك الآلة قوة كافية ولكنها قد لا تتمكن من تشكيل القطعة بسبب عدم ملاءمة شكل المثقب، أو فتحة القالب، أو قدرة تحمل أدوات التشكيل.

9. هل تتطلب جميع مكابس الكبح الطويلة عملية تقويس؟

تزداد أهمية الانحراف مع ازدياد طول الانحناء وقوة التشكيل. ويُستخدم التقويس عادةً لتحسين ثبات الزاوية في الانحناءات الطويلة، ولكن النظام المطلوب يعتمد على تصميم الآلة والمادة والطول والقوة والتفاوت المسموح به.

10. ما المعلومات التي يجب أن أرسلها إلى مصنع مكابس الثني؟

أرسل رسومات توضيحية للأجزاء، ودرجات المواد، والحد الأدنى والحد الأقصى للسماكة، وأقصى طول للانحناء، وأدنى حد للشفة، ونصف القطر المطلوب، وأعمق صندوق، والتفاوتات المسموح بها، وحجم الدفعة، والحجم السنوي، وأي متطلبات للأتمتة. يُمكّن هذا المورّد من التوصية بتكوين مناسب بناءً على الإنتاج الفعلي.
