آلات الحفر الأفقي مقابل الرأسي: أيهما أكثر ملاءمة لمصنعك؟

في عمليات تشكيل الصفائح المعدنية عالية الدقة، يُعدّ التخديد عملية تمهيدية أساسية تُحدد دقة الثني اللاحق وتناسق مظهر قطعة العمل. عند اختيار الآلة المناسبة، يُمكن تخديد الألواح السميكة بعمق وثبات، والألواح الرقيقة بعمق وتساوي، مما يُحسّن كفاءة خط الإنتاج بنسبة 30%. أما عند اختيار الآلة الخاطئة، فإما أن يتجاوز انحراف عمق التخديد في الألواح الكبيرة 0.2 مم، مما يُؤدي إلى الانحناء والتشوه، أو أن تُثبّت دفعات صغيرة من قطع العمل بشكل متكرر، مما يُبطئ الإنتاج أكثر فأكثر.

تتوقف العديد من مصانع الصفائح المعدنية عند مرحلة الاختيار "أفقيًا/رأسيًا" عند شراء آلات الحفر. اليوم، سنساعدك على اختيار الطراز المناسب بدقة من ثلاثة أبعاد: منطق العملية، وسيناريوهات المعالجة، والحدود التقنية.

1. منطق العملية الأساسية: كفاءة التمريرة المزدوجة مقابل استقرار ودقة التمريرة المفردة

يمكن تحديد كفاءة ودقة آلة الحفر من خلال تكوين رأس القاطع ومنطق دورة التصنيع، مما يحدد مدى ملاءمتها لسيناريوهات مختلفة：

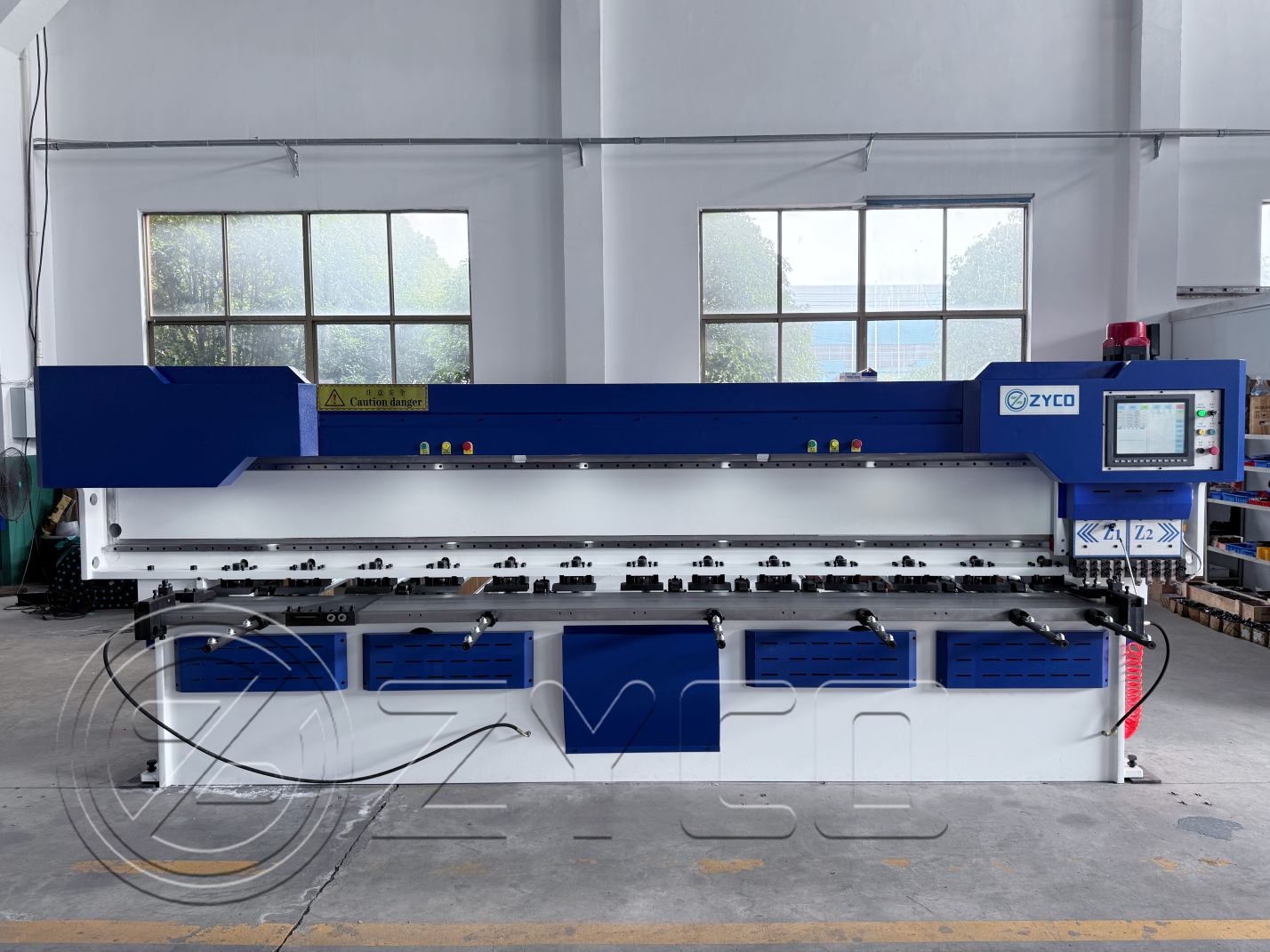

آلة الحفر العمودي: معالجة ثنائية المرور ذات 8 شفرات، محرك فعال للألواح السميكة والمكونات الصغيرة.

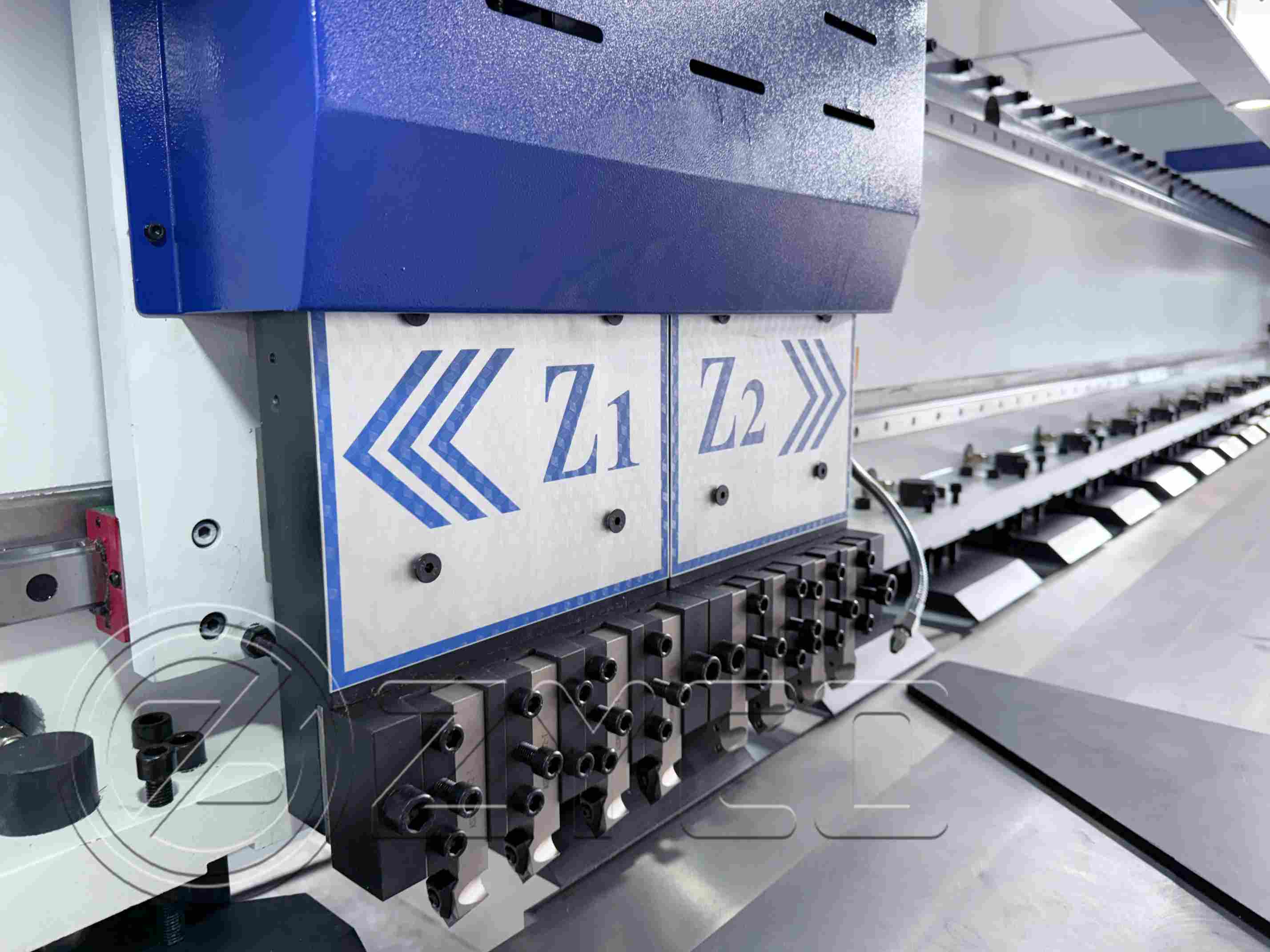

تم تجهيز النموذج الرأسي بـ 8 مجموعات من رؤوس القاطع ويعتمد على "منطق التشغيل المزدوج": في الممر الخارجي، تقوم 4 مجموعات من رؤوس القاطع بإجراء الأخاديد في وقت واحد، وفي الممر العائد، يتم تبديل المجموعات الأربع الأخرى من رؤوس القاطع لمواصلة التشغيل، ويمكن تشغيل أخدودين في رحلة ذهاب وعودة واحدة.

هذا التصميم مُناسبٌ تمامًا لاحتياجات معالجة الدفعات الصغيرة والفئات المتعددة. على سبيل المثال، عند إنتاج ألواح خزانات المعدات الصغيرة والمكونات المعدنية الزخرفية، لا حاجة لتعديل موضع الألواح بشكل متكرر، ويمكن زيادة حجم المعالجة لكل وحدة زمنية بأكثر من 40%.

من الناحية الفنية، تتميز ماكينة الحفر العمودي بتوافقها المتفوق مع المواد السميكة：

أقصى سمك للربط: 6-7 مم

عمق الأخدود الموصى به: ≤2.5 مم (يلبي متطلبات ثني الأخدود العميق)

بالنسبة للمصانع التي تنتج بشكل أساسي قطع عمل سميكة وتنتج دفعات صغيرة من الطلبات، فإن آلة الحفر الرأسي هي خيار فعال من حيث التكلفة يوازن بين "الدقة + الكفاءة".

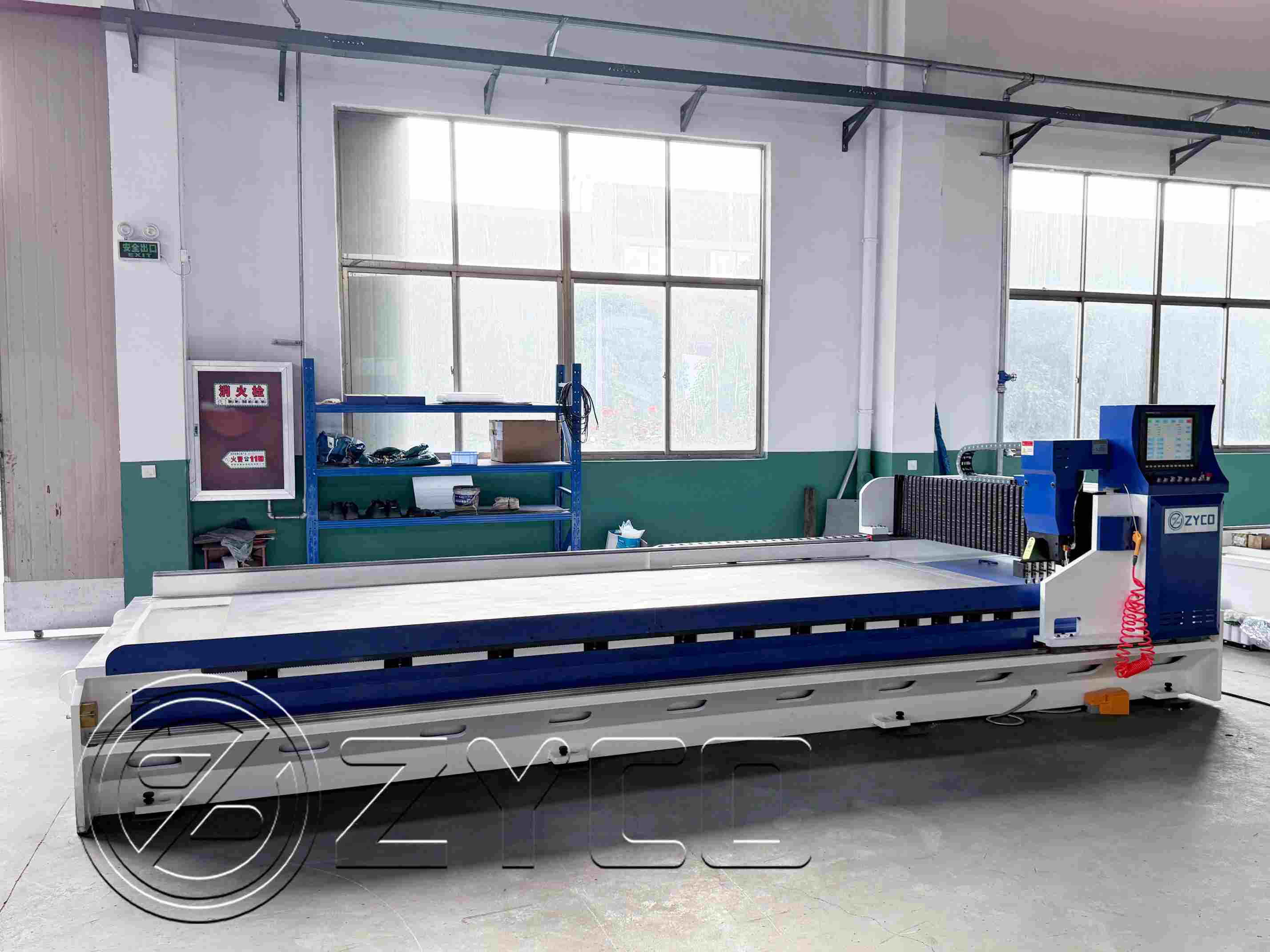

آلة الحفر الأفقي: معالجة مرورية واحدة بـ 4 شفرات، رائدة الاستقرار للحفر عالي الدقة على الألواح الكبيرة.

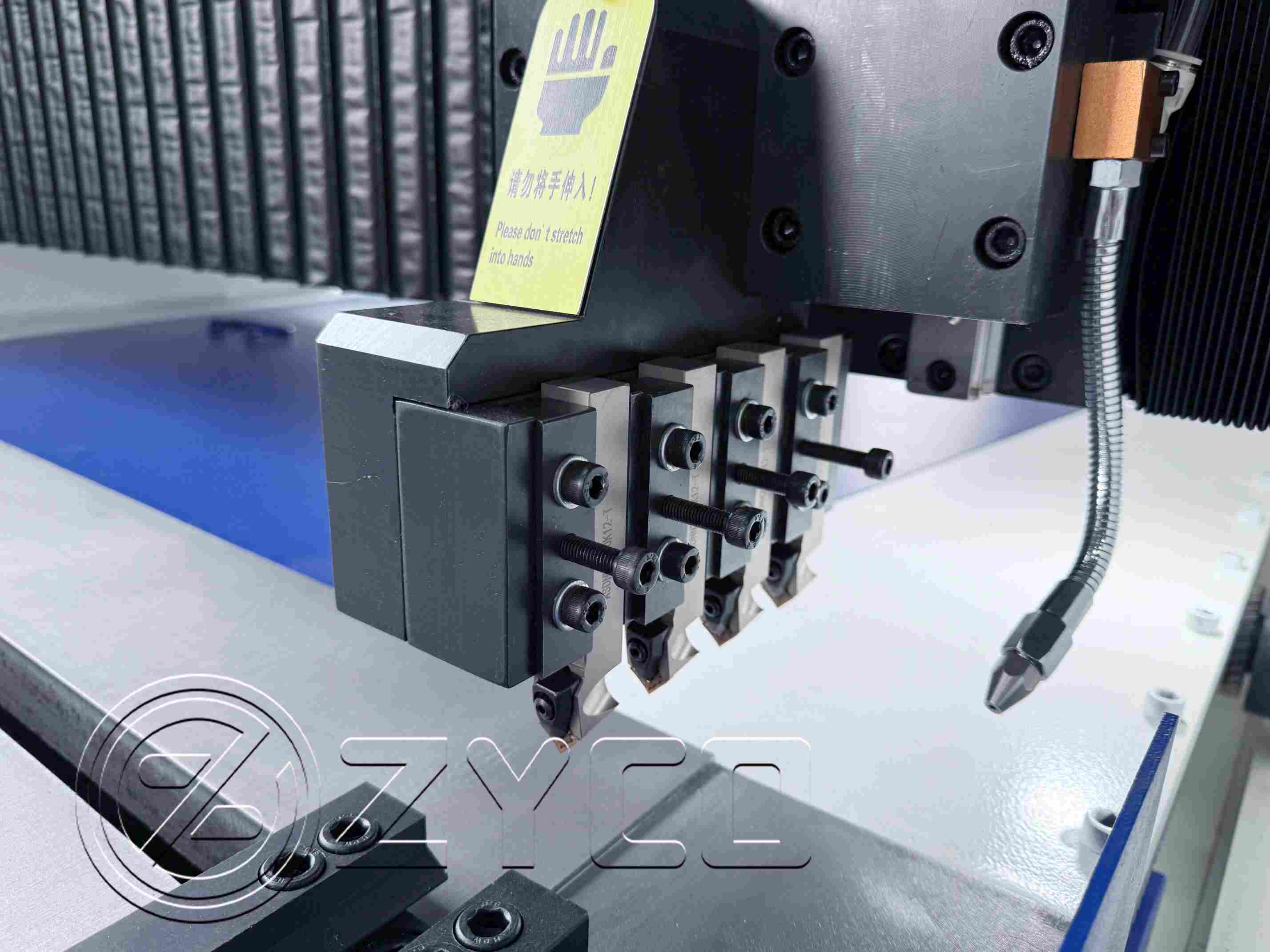

تم تجهيز النموذج الأفقي بـ 4 مجموعات من رؤوس القاطع ويعتمد على "منطق المعالجة بمرور واحد": فقط رأس القاطع يتصل باللوحة لإنشاء أخاديد على الممر الخارجي، ويتم رفع حامل الأداة تلقائيًا على الممر العائد، مما يكمل معالجة أخدود واحد فقط في رحلة ذهاب وعودة واحدة.

في حين أنه قد يبدو وكأنه "وتيرة أبطأ"، إلا أنه في الواقع "تحسين حصري" للألواح كبيرة الحجم: عندما يتم وضع ألواح الحائط الستارية العريضة وأجزاء داخلية طويلة للنقل بالسكك الحديدية (طول ≥ 3 أمتار) بشكل مسطح على طاولة عمل طويلة أفقية، يمكن للمعالجة ذات المرور الواحد تجنب أخطاء التموضع الناجمة عن الحركة ذهابًا وإيابًا للألواح، ويمكن التحكم في انحراف استقامة الأخدود في حدود 0.05 مم.

وتتركز حدودها التقنية بشكل أكبر على "الحفر الدقيق للصفائح الرقيقة":

أقصى سمك للربط: 4 مم

عمق الأخدود الموصى به: ≤1.5 مم (يلبي المتطلبات الجمالية لثني الأخدود الضحل)

بالنسبة للمصانع التي تركز على الألواح الكبيرة والطلبات عالية الدقة، تعد آلة الحفر الأفقي من المعدات الأساسية لضمان إنتاجية عالية من المنتجات عالية الجودة.

2. دليل الاختيار القائم على السيناريوهات: اختيار الآلة المناسبة = توفير 30% في تكاليف المعالجة

لا يوجد "نموذج شامل" إلا النموذج الذي يناسب خط الإنتاج الخاص بك - قم بمطابقته مع أنواع الطلبات الأساسية في مصنعك لتضييق نطاق خياراتك بسرعة:

اختر الوضع العمودي الأخاديد الآلة أولاً، إذا كان مصنعك:

✅ تتضمن الطلبات الأساسية خزائن صغيرة ومكونات معدنية سميكة (مثل لوحات صناديق التوزيع وصناديق المعدات)

✅ معالجة متكررة لألواح بسمك 6-7 مم وتحتاج إلى أخاديد بعمق يزيد عن 2 مم لدعم الانحناء

✅ الطلبات هي في الغالب دفعات صغيرة ذات تردد عالٍ، وتعطي الأولوية لكفاءة المعالجة لكل وحدة زمنية

اختر الوضع الأفقي الأخاديد الآلة أولاً، إذا كان مصنعك:

✅ تتضمن الطلبات الأساسية ألواح واجهة كبيرة ومكونات هيكلية طويلة (مثل وحدات الحائط الساتر والزخارف الداخلية للنقل بالسكك الحديدية)

✅ معالجة متكررة للصفائح الرقيقة التي يصل سمكها إلى 4 مم وتتطلب أخاديد ضحلة لضمان تسطيح السطح بعد الانحناء

✅ الطلبات هي في الغالب منتجات كبيرة الحجم وعالية الدقة، مع متطلبات صارمة لاتساق الأخدود

الطلبات المختلطة كيف يتم اختيارها؟

إذا كان المصنع يتعامل مع كل من الدفعات الصغيرة من المواد السميكة والألواح الرقيقة كبيرة الحجم، فيمكنه إعطاء الأولوية لتحديد نوع الماكينة الرئيسية بناءً على "نسبة الطلب الأساسي": على سبيل المثال، إذا كانت 70% من الطلبات الأساسية مخصصة لأجزاء صغيرة وسميكة، فاختر عموديًا الأخاديد آلة؛ وإلا، فاختر آلة أفقية.

3. فخاخ اختيار النماذج: لا تدع "الهوس بالمواصفات" يُضعف كفاءة إنتاجك

لقد وقعت العديد من المصانع في هذه الفخاخ:

· اختيار آلة حفر عمودية بشكل أعمى (لأن لوحة التثبيت يمكنها حمل مواد أكثر سمكًا)، ولكن ترتيب القلب كان للألواح الكبيرة، مما أدى إلى اهتزاز الألواح أثناء التثبيت، مما تسبب في تجاوز انحراف عمق الأخدود 0.2 مم، ومعدل إعادة تشكيل الانحناء ليصل إلى 15٪؛

· إن اتباع الاتجاه واختيار آلة الحفر الأفقي (بسبب دقتها العالية)، ولكن معالجة المواد التي يبلغ حجمها 6 مم بشكل متكرر، يجبرك على إبطاء سرعة التصنيع - مما يؤدي إلى كفاءة أقل بنسبة 50% من النموذج الرأسي.

إن جوهر الاختيار هو مطابقة "متطلبات عملية الطلبات الأساسية"، بدلاً من مجرد السعي إلى "الحد الأقصى من المعلمات".

ما هو النموذج الذي ينبغي أن يستخدمه مصنعك؟

إذا كنت لا تزال غير متأكد، يُرجى التواصل معنا وإرسال الأبعاد وسمك المادة ومتطلبات الطاقة الإنتاجية اليومية لشركتك. سنُطابقك مباشرةً مع طراز الآلة المُناسب، كما يُمكنك تحديد موعد لتجربة آلة نموذجية في الموقع. فاختيار طراز الآلة المُناسب هو الخطوة الأولى نحو خفض التكاليف وزيادة الكفاءة في معالجة الصفائح المعدنية.
