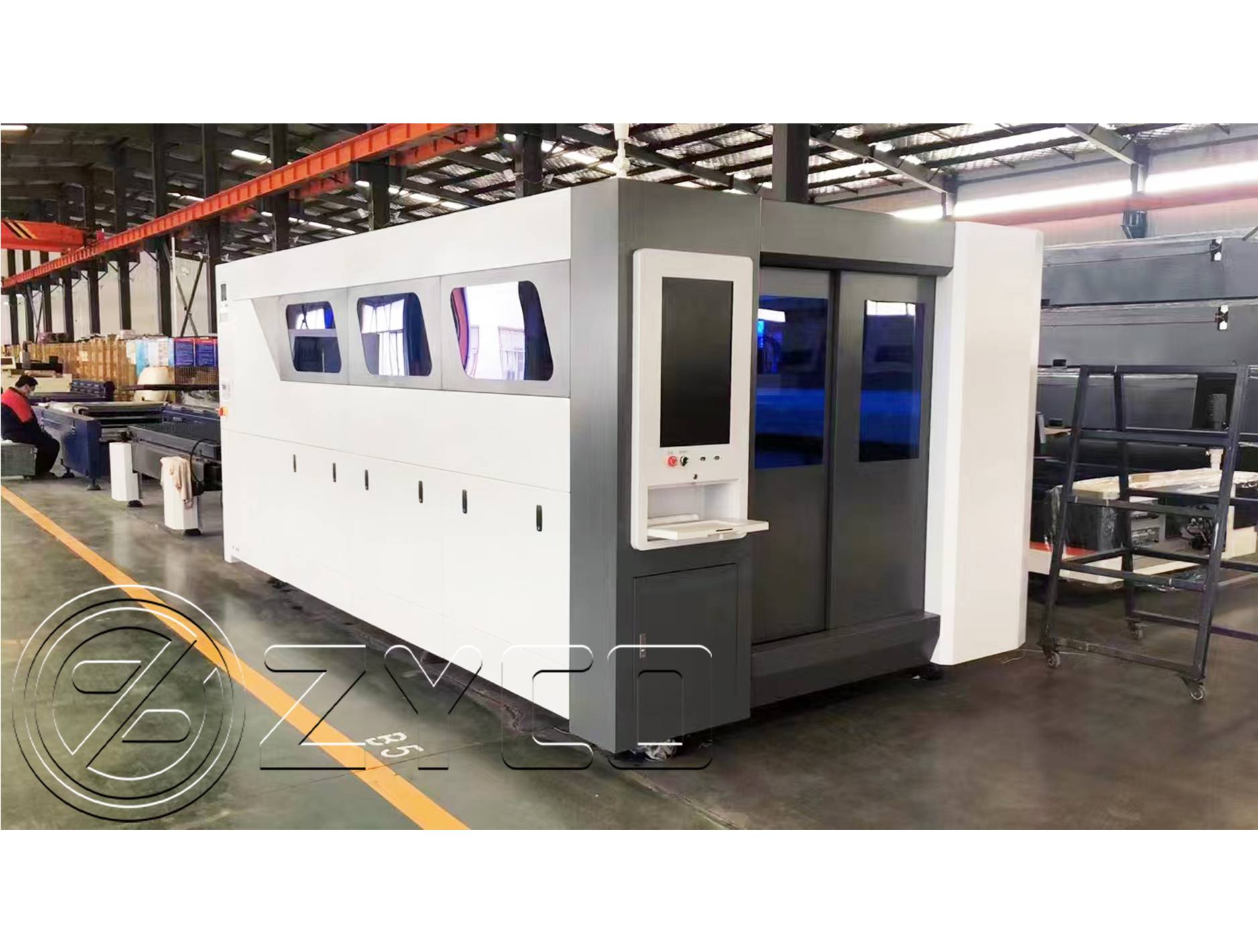

كيف تعمل آلات القطع بالليزر: دليل كامل

باعتبارها معدات معالجة حديثة ذات كفاءة عالية ودقة عالية، آلات القطع بالليزر تُستخدم على نطاق واسع في معالجة المعادن، وتصنيع الإلكترونيات، وصناعة السيارات، وغيرها من المجالات. ستُحلل هذه المقالة آلية عمل آلات القطع بالليزر من مبدأ العمل والمكونات الأساسية وسيناريوهات التطبيق إلى احتياطات التشغيل.

1. المبدأ الأساسي لـ آلة القطع بالليزر

جوهر القطع بالليزر هو تسخين المادة موضعيًا باستخدام شعاع ليزر عالي الطاقة لجعلها تذوب أو تتبخر أو تصل إلى نقطة الاشتعال، ثم نفخ الخبث باستخدام غاز مساعد لتحقيق القطع. تشمل خطواتها الأساسية ما يلي:

1. توليد الليزر

تُولّد الليزرات (مثل ليزر ثاني أكسيد الكربون، أو الألياف الضوئية، أو ليزر Nd:YAG) أشعة عالية الطاقة عن طريق إثارة الجسيمات في أوساط الغاز، أو البلورات، أو الألياف الضوئية. على سبيل المثال، تستخدم ليزرات ثاني أكسيد الكربون خليطًا من غاز ثاني أكسيد الكربون لإطلاق أشعة تحت حمراء بطول موجي 10.6 ميكرومتر تحت مجال كهربائي عالي الجهد، وهو مناسب لقطع المواد غير المعدنية؛ بينما يُعد ليزر الألياف (بطول موجي 1.06 ميكرومتر) أكثر كفاءةً وفعاليةً في قطع المعادن.

2. تركيز الشعاع

من خلال عدسة أو عاكس منحني، يتم تركيز شعاع الليزر في بقعة صغيرة يبلغ قطرها أقل من 0.1 مم، ويمكن أن تصل كثافة الطاقة إلى 10⁶~10⁸ واط/سم²، مما يؤدي إلى تسخين المادة محليًا على الفور إلى آلاف الدرجات المئوية.

3. قطع المواد

- القطع بالصهر: تذوب المادة المعدنية تحت الحرارة، ثم ينفخ الغاز المساعد (مثل النيتروجين) المادة المنصهرة.

- القطع المؤكسد: يستخدم الأكسجين كغاز مساعد للتفاعل مع المعادن ذات درجة الحرارة العالية لتسريع عملية القطع (مثل الفولاذ الكربوني).

- القطع بالتبخير: بالنسبة للمواد غير المعدنية مثل الخشب والأكريليك، يتم تبخير المادة مباشرة.

2. المكونات الأساسية لـ آلة القطع بالليزر

1. مولد الليزر

بصفته "القلب"، يُحدد طاقة الخرج (٥٠٠ واط - ٢٠ كيلو واط) وطول الموجة. وقد أصبحت ليزرات الألياف شائعة الاستخدام بفضل معدل تحويلها الكهروضوئي الذي يزيد عن ٥٠٪.

2. رأس القطع

يحتوي على مرآة تركيز، وفوهة، وقناة غاز. تتكيف وظيفة التركيز التلقائي مع المواد ذات السماكات المختلفة لضمان جودة القطع.

3. نظام الحركة

يقوم محرك المؤازرة عالي الدقة بتشغيل قضبان التوجيه للمحور X/Y، ويتعاون مع نظام CNC لتحقيق قطع رسومي معقد، مع دقة تحديد المواقع تصل إلى ±0.05 مم.

4. نظام التحكم

مزود ببرنامج CAD/CAM، ويقوم بتحويل الرسومات التصميمية إلى تعليمات الآلة وضبط المعلمات مثل الطاقة والسرعة وضغط الهواء.

5. نظام التبريد

يمنع جهاز التبريد بالماء أو الهواء ارتفاع درجة حرارة الليزر ويضمن التشغيل المستقر.

ثالثًا. المواد المطبقة وتطبيقات الصناعة

1. المواد المعدنية: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، سبائك الألومنيوم (يتطلب ليزر عالي الطاقة).

2. المواد غير المعدنية: الأكريليك والخشب والجلد والسيراميك (يتطلب ليزر ثاني أكسيد الكربون).

3. التطبيقات النموذجية:

- تصنيع السيارات: صفائح الجسم المعدنية، مستشعر الوسادة الهوائية.

- صناعة الإلكترونيات: الإطار الأوسط للهاتف المحمول، وقطع لوحة الدائرة المرنة.

- تصميم فني: منحوتات مجوفة معقدة، أثاث مخصص.

رابعًا. مزايا وعيوب القطع بالليزر

1. المزايا:

- دقة عالية (قطع اللحام 0.1 مم)، مناسبة للرسومات المعقدة.

- معالجة بدون تلامس، مما يقلل من تشوه المواد.

- سرعة عالية (سرعة قطع الفولاذ الكربوني يمكن أن تصل إلى 20 متر/دقيقة).

2. القيود:

- تتطلب المواد ذات الانعكاس العالي (مثل النحاس والذهب) معاملة خاصة.

- تكلفة المعدات مرتفعة، وكفاءة قطع الألواح السميكة (>25 مم) أقل من كفاءة قطع البلازما.

V. مواصفات التشغيل الآمن

1. التدابير الوقائية

- ارتداء نظارات خاصة لمنع حروق الليزر على شبكية العين.

- تأكد من تهوية منطقة العمل لتجنب الأبخرة السامة (مثل غاز الكلور الناتج عن قطع البولي فينيل كلوريد).

2. صيانة المعدات

- قم بتنظيف العدسة البصرية بانتظام لمنع ضعف الطاقة الناتج عن التلوث.

- التحقق من إحكام غلق خط الغاز لمنع التسرب.

3. تصحيح أخطاء المعلمات

اضبط الطاقة والبعد البؤري وسرعة القطع وفقًا لسُمك المادة. على سبيل المثال، الطاقة الموصى بها لقطع الفولاذ المقاوم للصدأ بسمك 3 مم هي 1000 واط، والسرعة 3 أمتار/دقيقة.

السادس. اتجاهات التنمية المستقبلية

1. الترقية الذكية

تقوم خوارزمية الذكاء الاصطناعي بمراقبة جودة القطع في الوقت الفعلي وتصحيح المعلمات تلقائيًا.

2. تقنية الليزر فائقة السرعة

يحقق ليزر الفيمتوثانية "المعالجة الباردة"، ويقلل من المنطقة المتأثرة بالحرارة، وهو مناسب للمواد الهشة.

3. التصنيع الأخضر

تعمل أشعة الليزر الموفرة للطاقة والغازات المساعدة الصديقة للبيئة (مثل تقنية القطع بالهواء) على تقليل البصمة الكربونية.

خاتمة

أصبحت آلات القطع بالليزر من الأدوات الأساسية في التصنيع الحديث بفضل دقتها ومرونتها. سيساعد فهم مبدأ عملها ومنطق تشغيلها على تعظيم إمكاناتها. مع تطور التكنولوجيا، القطع بالليزر وسوف يعمل على تعزيز التنمية الذكية والمستدامة للإنتاج الصناعي.
