تستخدم آلة القطع بالليزر هذه تقنية التحكم الذكي في الهواء وهي مجهزة بمكونات هوائية مشهورة عالميًا، بشكل كبير تحسين الكفاءة التشغيلية وخفض تكاليف الصيانة. تتضمن المكونات الأساسية منتجات محلية الصنع عالية الجودة نظام Bochu وليزر Chuangxin، ضمان تشغيل مستقر طويل الأمد وجودة معالجة فائقة.
الطلب (موك) :
1أصل المنتج :
Nanjing,Jiangsu,Chinaثقل :
3000kgوقت الضمان :
2 yearsاتمته :
Automaticنقاط البيع الرئيسية :
High precision, high speed, save material, save laborزيكو
1. يتميز هذا المنتج بتصميم مركب من هيكل مجوف وأنماط قشور الأسماك الداخلية، مما يعزز بشكل كبير من سلامته من الحرائق.
2. يخضع الجسم بالكامل لعملية التلدين ذات درجة الحرارة العالية، جنبًا إلى جنب مع تقنية النفخ الرملي عالي السرعة وتخفيف الضغط لمنع التشوه الهيكلي بشكل فعال وضمان الحفاظ على استقرار أبعاد الجهاز الممتاز حتى بعد 20 عامًا من الاستخدام طويل الأمد.
3. علاوة على ذلك، يتميز الجهاز بالتشغيل عالي السرعة، مما يدل على استجابة ديناميكية متميزة وتسارع سريع.
عرض الهيكل الداخلي
لمزيد من المواصفات التفصيلية، فلا تتردد في الاتصال بنا.
هيكل لحام السرير
نظام تزييت أداة الآلة الأصلي
--دقة أداة الماكينة تأتي من رف التروس والدليل الخطي.
-- رف التروس: تحديد الدقة.
--الدليل الخطي: تحديد الاتجاه.
عادةً ما يتم التزييت التقليدي لمصنعي أدوات الماكينة مرة كل 4 ساعات. لا يوجد نظام حلقة في دائرة الزيت، مما يُسهل انسكاب الزيت وتساقطه على اللوحة، مما يؤثر على فعالية القطع. مع ذلك، يُمكن لنظام الحلقة الأصلي والمُحسّن لدينا التزييت مرة كل نصف ساعة، مما يُقلل وقت التزييت، ويزيد من وتيرة التزييت، ويزيد من عدد مرات تزييت رفوف التروس والخطوط المستقيمة، ويُقلل من تآكل الرفوف والأدلة، ويُحسّن الدقة، ويُطيل عمر خدمة أداة الماكينة.
معلمات المنتج
| 1. معلمات عملية قطع الفولاذ المقاوم للصدأ | البعد البؤري لرأس القطع (مم): 100 (1 كيلو وات/15 كيلو وات) طول بؤرة عدسة التركيز لرأس القطع (مم): 125 (≤2 كيلو وات)؛ 150 (3 كيلو وات، 4 كيلو وات)؛ 200 (≥6 كيلو وات) | ||||||||
قوة/سرعة ليزر القطع (م/دقيقة (واط)) /سمك اللوحة (مليون) | 1000 | عام 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| 1 | 20-22 | 45-50 | 60-70 | 40-45 | 45-50 | 47-55 | 50-55 | 54-58 | 60-65 |
| 2 | 6.5-7.0 | 13-15 | 22-27 | 20-25 | 30-35 | 34-39 | 39-42 | 41-46 | 44-49 |
| 3 | 2.5-3.0 | 5.0-6.0 | 8.0-10 | 11-13 | 17-20 | 21-25 | 23-29 | 30-33 | 32-37 |
| 4 | 1.2-1.4 | 3-3.5 | 6.0~70 | 6.5-7 | 13-15 | 18-21 | 19-23 | 22-26 | 24-28 |
| 6 | 0.9-1.2 | 2.1-2.6 | 2.5-3 | 6-6.5 | 7-8.5 | 10-12 | 16 | 16-18 | |
| 8 | 0.4-0.6 | 0.85-1.2 | 1.6-1.8 | 3.8-4.2 | 4.1-4.8 | 7-7.5 | 10 | 12-14 | |
| 10 | 0.2-0.5 | 0.6~0.8 | 0.8-0.9 | 1.6-2.1 | 2.8-3.2 | 5-5.8 | 6-7 | 7-9 | |
| 12 | 0.5-0.6 | 0.7-0.75 | 1.1-1.4 | 1.6-2.0 | 3.3-3.7 | 4-4.5 | 4.5-5 | ||
| 14 | 0.5-0.55 | 0.9-1.1 | 1.3-1.55 | 1.7-2.1 | 2.1-2.8 | 2.5-3.1 | |||
| 16 | 0.6-0.8 | 1.1-1.3 | 1.6-1.7 | 1.8-2.3 | 2-2.5 | ||||
| 18 | 0.5-0.65 | 0.7-0.82 | 1.1-1.25 | 1.2-1.4 | 1.65-1.8 | ||||
| 20 | 0.4-0.5 | 0.65-0.75 | 0.8-1.1 | 1.3-1.6 | 1.4-1.8 | ||||
| 25 | 0.4-0.5 | 0.45-0.5 | 0.55-0.65 | 0.6-0.7 | |||||
| 30 | 0.3-0.33 | 0.35-0.4 | 0.45-0.55 | 0.45-0.6 | |||||
| 35 | 0.22-0.25 | 0.3-0.45 | 0.3-0.4 | ||||||
| 40 | 0.25-0.34 | 0.2-0.35 | |||||||
| 45 | 0.16-0.23 | 0.16-025 | |||||||
| 50 | 0.12-02 | ||||||||
| ملحوظة: الخطوط الخضراء بيانات القطع مستقرة في ظل معظم ظروف الإنتاج؛ الخطوط الزرقاء قطع البيانات التي يمكن تحقيقها في ظل بعض ظروف الإنتاج الأفضل؛ الخطوط الحمراء هي بيانات القطع المتطرفة التي تم الحصول عليها في ظل ظروف المختبر. | |||||||||
| 2. معلمات عملية قطع الفولاذ الكربوني | البعد البؤري لرأس القطع (مم): 100 (1 كيلو وات/15 كيلو وات) طول بؤرة عدسة التركيز لرأس القطع (مم): 125 (≤2 كيلو وات)؛ 150 (3 كيلو وات، 4 كيلو وات)؛ 200 (≥=6 كيلو وات) | |||||||||
| قوة الليزر القطع/السرعة (م/دقيقة(واط)) /سمك اللوحة (مم) | 1000 | عام 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | 15000 | |
| 1 | 22-25 | 42-47 | 48-55 | 42-45 | 45-48 | 46-52 | 49-55 | 50-58 | 55-60 | |
| 2 | 5-6 | 5-6 | 5-6 | 18-21 | 29-35 | 32-37 | 34-39 | 35-41 | 36-42 | |
| 3 | 2.8-3.0 | 4.0-4.5 | 3.5-4.3 | 4-4.5 | 4-5 | 4-5 | 4-5 | 4-5 | 26-31 | |
| 4 | 2.2-2.4 | 3.6-4.0 | 3.2-4 | 3.5-4 | 3.5-4 | 3.5-4 | 3.5-4 | 3.5-4 | 19-22 | |
| 6 | 1.3-1.6 | 2.2-2.7 | 2-2.5 | 2.4-2.7 | 2.8-3.3 | 2.8-3.1 | 2.8-3.2 | 2.8-3.3 | 14-17 | |
| 8 | 1.0-1.2 | 1.4-1.8 | 1.8-2.4 | 2-2.3 | 2.1-2.4 | 2.1-2.45 | 2.1-2.45 | 2.1-2.6 | 2.1-2.6 | |
| 10 | 0.8-1.0 | 1.1-1.5 | 1.4-1.8 | 1.8-2 | 2-2.2 | 2.0-2.3 | 2.1-2.5 | 2.1-2.5 | 2.1-2.6 | |
| 12 | 0.96-1.2 | 0.9-1.1 | 1.5-1.6 | 1.9-2.0 | 1.9-2.0 | 1.9-2.1 | 1.9-2.1 | 1.85-2.1 | ||
| 14 | 0.9-1.1 | 0.75-0.9 | 1.2-1.4 | 1.5-1.7 | 1.6-1.75 | 1.7-1.85 | 1.66-1.75 | 1.7-18 | ||
| 16 | 0.7-0.8 | 0.7-0.8 | 1-1.1 | 1.25-1.35 | 1.45-1.6 | 1.5-1.6 | 1.55-1.65 | 1.6-1.7 | ||
| 18 | 0.6-0.7 | 0.6-0.8 | 0.8-0.95 | 1.15-1.3 | 1.2-1.45 | 1.35-1.4 | 1.4-1.55 | 1.5-1.6 | ||
| 20 | 0.5-0.6 | 0.6-0.75 | 0.6-0.7 | 0.9-1.0 | 1.0-1.2 | 1.1-1.3 | 12-1.3- | 1.4-1.5 | ||
| 25 | 0.5-0.55 | 0.45-0.55 | 0.5-0.55 | 0.5-0.6 | 0.65-0.7 | 0.65-0.7 | 0.8-1.0 | |||
| 30 | 0.3-0.35 | 0.4-0.42 | 0.4-0.45 | 0.64-0.8 | ||||||
| 35 | 0.25-0.3 | 0.37-0.38 | 0.25-0.28 | 0.4 | ||||||
| 40 | 0.25-0.26 | 0.2-0.26 | 0.32 | |||||||
| 45 | 0.18-0.22 | 0.25 | ||||||||
| 50 | 0.15 | 0.18 | ||||||||
| ملحوظة: 1) الخط الأخضر هي بيانات القطع المستقرة في ظل معظم ظروف الإنتاج؛ الخط الأزرق هي بيانات القطع التي يمكن تحقيقها في ظل بعض ظروف الإنتاج الأفضل؛ الخط الأحمر هي بيانات القطع الحدية التي تم تحقيقها في ظل الظروف المعملية. 2) البيانات المسطرة هي بيانات القطع بالنيتروجين. | ||||||||||

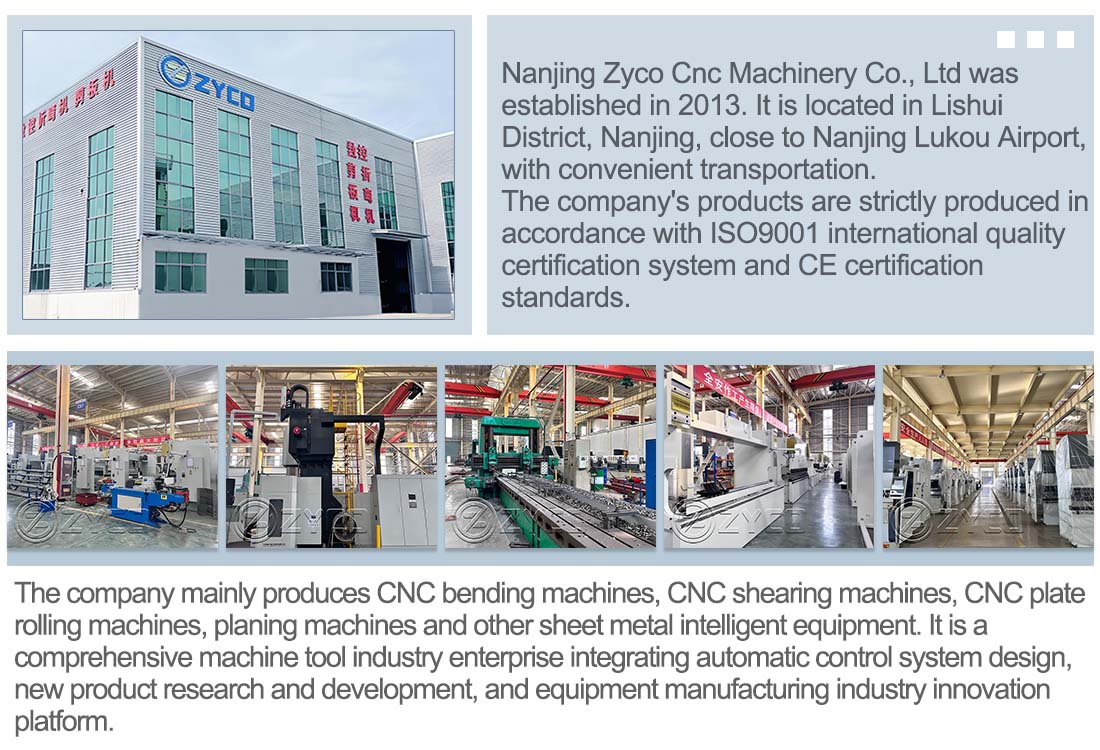

معلومات عنا
