مبدأ عمل محور التتويج لآلة ثني الثني

ما هو محور التتويج؟

أثناء معالجة آلة الانحناء، وخاصة عند ثني الأطوال الطويلة أو الألواح السميكة أو المواد عالية القوة، يكون الجزء الأوسط عرضة لزوايا انحناء غير متسقة بسبب "انحراف القالب العلوي أو السفلي (تشوه الانحناء)" - أي أن الزوايا على كلا الجانبين طبيعية، والزاوية الوسطى كبيرة جدًا (زاوية مفتوحة).
ولحل هذه المشكلة، تم تصميم "محور التاج" لضبط تشوه الجزء الأوسط من طاولة العمل تلقائيًا أو يدويًا لضمان زوايا انحناء متسقة.

الأنواع الشائعة لمحور التتويج

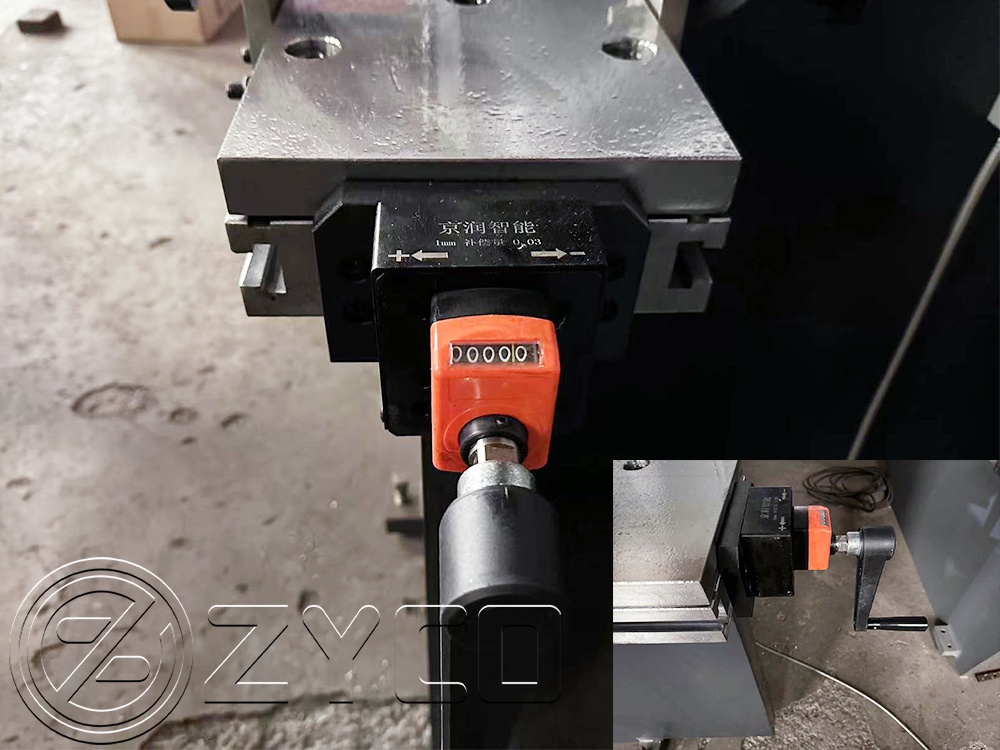

1. التتويج الميكانيكي اليدوي

✅ المميزات:

ضبط مبلغ التعويض يدويًا (عادةً باستخدام مفتاح ربط أو عجلة يدوية)؛

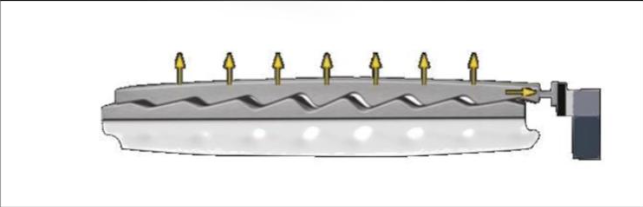

يتكون الهيكل من نوع إسفيني، وعادة ما يكون عبارة عن صف كامل من الحديد المائل، سميك في المنتصف ورقيق في كلا الطرفين؛

لا يتم استخدام أي محرك أو نظام CNC.

✅ التركيب الهيكلي:

قاعدة ثابتة، كتلة مائلة متحركة، برغي تعديل أو عجلة يدوية

✅ مبدأ العمل:

قم بتدوير عجلة اليد يدويًا، وتحريك الكتلة المائلة، ورفع منتصف طاولة العمل الخاصة بالقالب السفلي، وتعيين مقدار التعويض يدويًا لسمك/أطوال اللوحة المختلفة.

✅ المميزات:

منخفضة التكلفة؛

معدل فشل منخفض وصيانة بسيطة؛

مناسب للمصانع الصغيرة أو السيناريوهات التي تتم فيها معالجة نوع واحد فقط من اللوحات.

❌ العيوب:

تعتمد العملية على الخبرة وليست مناسبة للمبتدئين؛

الدقة ليست عالية، وزاوية الاتساق تتأثر بسهولة بالعوامل البشرية؛

لا يمكن أن تتكيف تلقائيًا مع العمليات المختلفة، ويجب إعادة ضبطها في كل مرة يتم فيها تغيير سمك اللوحة.

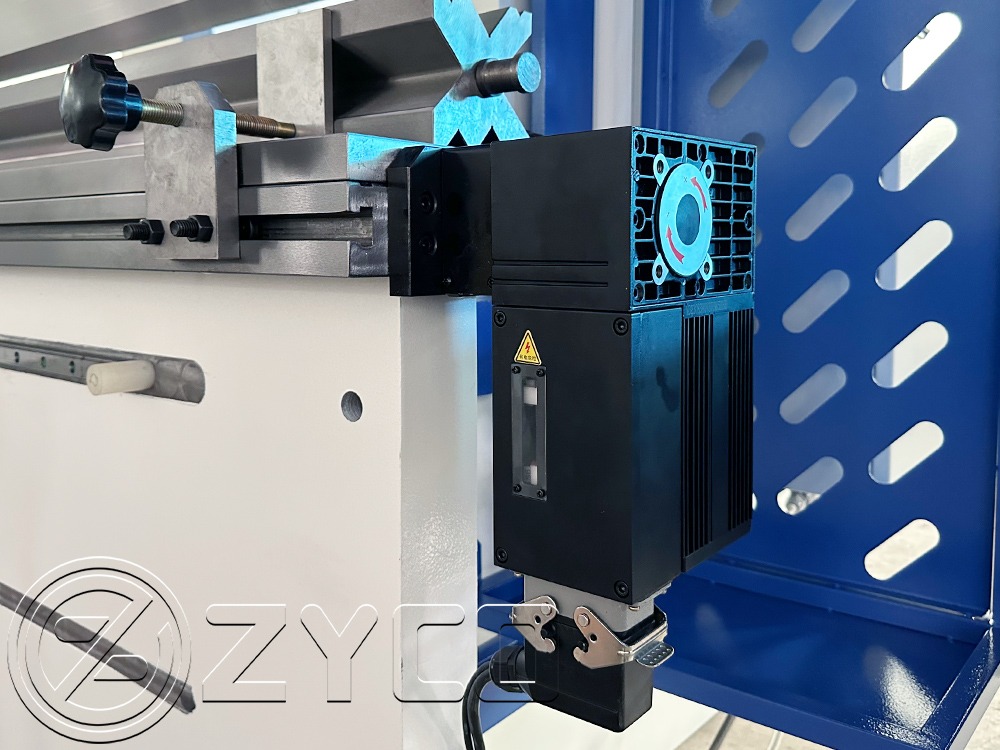

2. التتويج الميكانيكي التلقائي

✅ المميزات:

يتم التحكم بها بواسطة نظام CNC، يتم تعيين قيمة التعويض تلقائيًا;

يستخدم معظمهم محرك سيرفو + هيكل محرك لولبي لتحريك مجموعة الإسفين؛

الدقة والاتساق أعلى بكثير من النوع اليدوي.

✅ التركيب الهيكلي:

مجموعة إسفين ثابتة، مجموعة إسفين متحركة، محرك + هيكل برغي أو رف، نظام ردود الفعل الموضعية (المشفر)

✅ مبدأ العمل:

نظام CNC (مثل EASYCAT、ديليم، وكالة الفضاء الأوروبية،تقوم شركة CYBELEC (وغيرها) بحساب الانحراف تلقائيًا وفقًا لسمك لوحة الإدخال والقالب والطول وما إلى ذلك.;

يصدر تعليمات تلقائيًا للتحكم في المحرك لتحريك الإسفين؛

تحقيق تشوه التعويض في المنطقة الوسطى وتعويض الانحراف بدقة.

✅ المميزات:

التعويض التلقائي لتحسين الكفاءة؛

التعاون مع تبديل البرنامج، والزاوية متسقة دائما؛

لا تعتمد على خبرة المشغل، ومناسبة للإنتاج متعدد الأصناف ومتعدد الدفعات.

❌ العيوب:

التكلفة أعلى قليلا؛

متطلبات الصيانة للمحركات والبراغي أعلى.

جدول مقارنة موجز
