شركة ZYCO تخبرك - ما اسم آلة الثني؟

في مجال تصنيع المعادن ومعالجة الصفائح المعدنية، يُستخدم مصطلح آلة الثنييُستخدم على نطاق واسع. ومع ذلك، عندما يبدأ العملاء في البحث عن المعدات على مستوى العالم أو العمل في مختلف الصناعات، فإنهم غالباً ما يكتشفون أن نفس الآلة معروفة بعدة أسماء مختلفة.

لذا، ما هو الاسم الحقيقي لآلة الثني؟
هل توجد مصطلحات فنية، أو أسماء بديلة، أو تصنيفات محددة؟

تشرح هذه المقالة الأسماء الشائعة والمصطلحات المهنية والأنواع الرئيسية لآلات الثني المستخدمة في صناعة المعادن الحديثة.

ما هو الاسم الآخر لآلة الثني؟

الاسم الأكثر قبولاً ودقة من الناحية الفنية لآلة الثني هو:

مكبس الفرامل

"مكابح الضغط" هو المصطلح القياسي المستخدم في:

كتيبات المعدات

· الرسومات الهندسية

· التجارة الدولية والوثائق الفنية

يشير ذلك إلى آلة تقوم بثني الصفائح المعدنية عن طريق ضغطها بين مكبس علوي وقالب سفلي.

ومن الأسماء الأخرى الشائعة الاستخدام ما يلي:

·ماكينة ثني المعادن

·آلة ثني الصفائح المعدنية

·ماكينة ثني CNC(عند التحكم الرقمي)

تُستخدم هذه الأسماء غالبًا من باب التسهيل، ولكن فرامل اليديبقى المصطلح المهني.

ما هو اسم آلة ثني المعادن في الصناعة؟

في بيئات التصنيع الصناعية، تُصنف آلات الثني عادةً على النحو التالي:

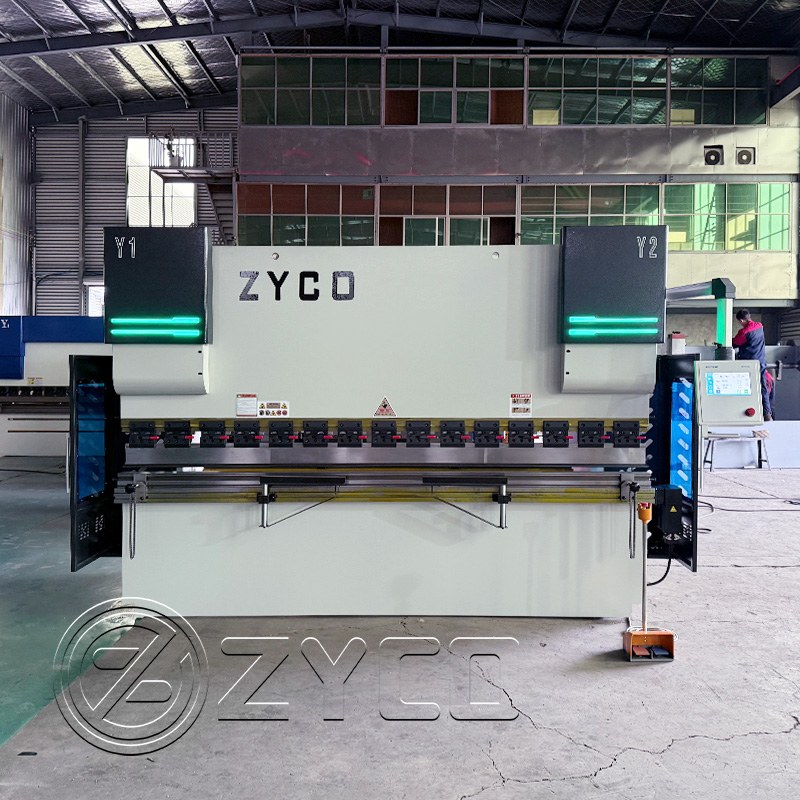

·مكبس هيدروليكي

·مكبس ثني كهربائي مؤازر

·مكبس ثني CNC

عادةً ما يعكس الاسم ما يلي:

• نظام الدفع (هيدروليكي أو كهربائي)

• مستوى التحكم (يدوي، أو تحكم رقمي، أو تحكم رقمي حاسوبي)

· دقة الإنتاج المطلوبة

يساعد استخدام المصطلحات الصحيحة على تجنب الارتباك أثناء اختيار المعدات والمناقشات الفنية.

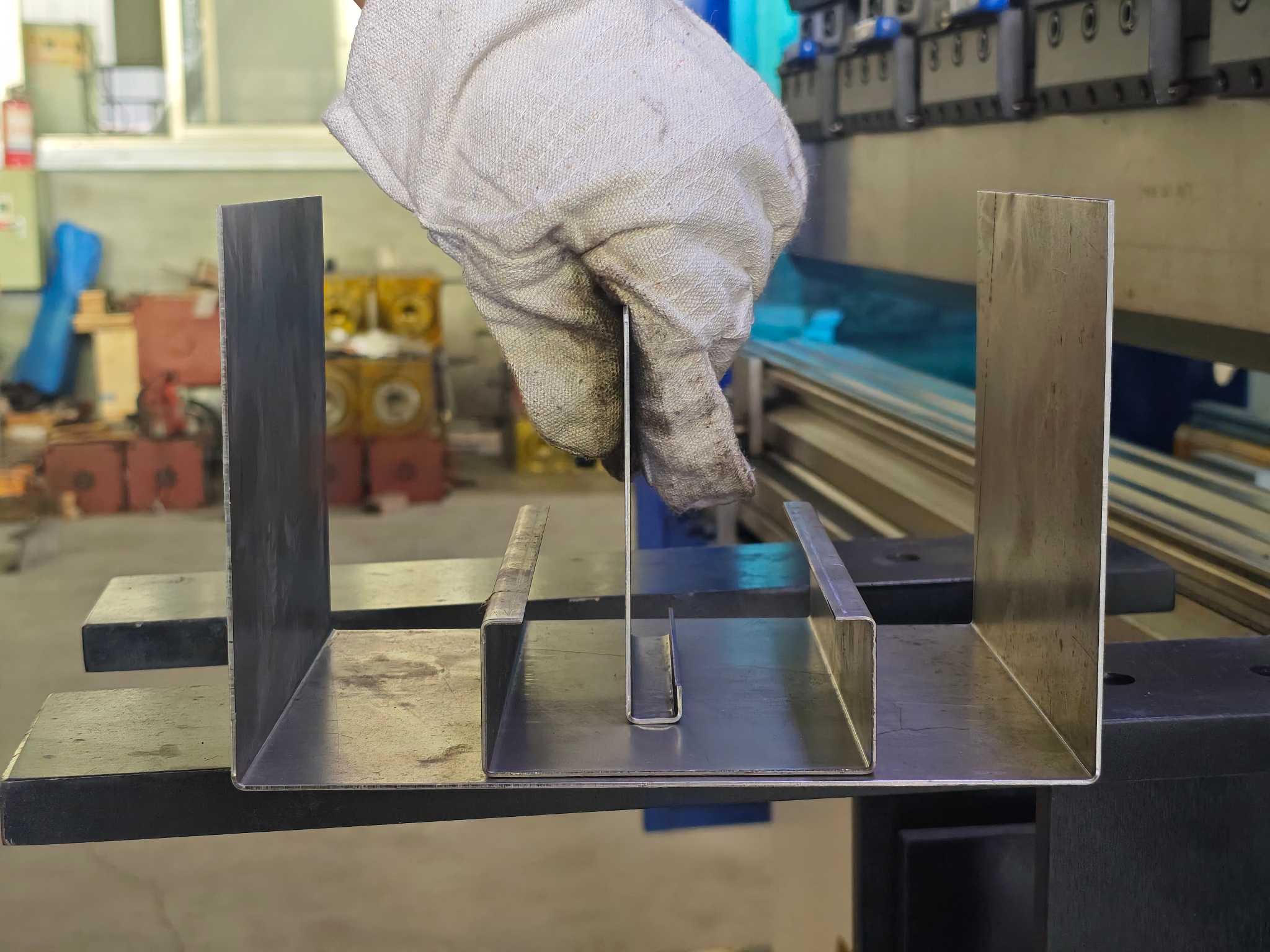

ما هي آلات الثني؟

آلات الثني هي آلات لتشكيل المعادن مصممة لتشويه الصفائح المعدنية بشكل بلاستيكي دون إزالة المواد.

تُستخدم لإنتاج:

· منعطفات مستقيمة

الزوايا

· أشكال الصناديق

· القنوات والإطارات

تعتبر آلات الثني ضرورية في صناعات مثل:

· أعمال المعادن المعمارية

· إطارات الأبواب والنوافذ

المصاعد والألواح الزخرفية

· الخزائن والهياكل

ما هي أنواع آلات الثني الموجودة؟

يمكن تصنيف آلات الثني بعدة طرق.

1. بواسطة نظام القيادة

·مكبس هيدروليكي – مستقر، قوي، واسع الاستخدام

·مكبس ثني كهربائي مؤازر – كفاءة عالية في استهلاك الطاقة، ودقة عالية

2. بواسطة نظام التحكم

· آلات الثني اليدوية

· آلات الثني CNC

· آلات ثني CNC

3. عن طريق تقديم الطلب

· آلات ثني خفيفة الوزن

· مكابس ثني صناعية شديدة التحمل

يلبي كل نوع احتياجات إنتاجية مختلفة اعتمادًا على سمك المادة ومتطلبات الدقة وحجم الإنتاج.

ما هو المصطلح التقني لعملية الانحناء؟

من منظور هندسي، يُشار إلى الانحناء باسم:

ثني المعادنأو تشكيل الصفائح المعدنية

تشمل طرق الثني المحددة ما يلي:

·ثني الهواء: يقوم القالب العلوي بضغط الصفيحة المعدنية في القالب السفلي، ولكن ليس إلى الأسفل؛ يتم التحكم في زاوية الانحناء بالكامل عن طريق عمق ضغط القالب العلوي (موضع المحور Y).

المزايا: يتطلب ضغطًا ضئيلاً، ومرونة فائقة - إذ يمكن لقالب واحد إنتاج زوايا وأنصاف أقطار متعددة بمجرد تعديل برنامج الماكينة. هذه هي الطريقة السائدة في ماكينات الثني CNC الحديثة.

التحديات: الارتداد هو المشكلة الرئيسية؛ تعتمد الدقة النهائية بشكل كبير على قابلية تكرار الآلة وقدرة نظام التحكم العددي الحاسوبي على تعويض الارتداد.

·انحناء سفلي: يستمر القالب العلوي في النزول حتى يصبح السطح الداخلي للصفيحة المعدنية على اتصال بالقالب العلوي ويتم دعم السطح الخارجي بواسطة كتف القالب السفلي.

المزايا: يقلل تأثير "الكيّ" الطفيف من ارتداد القطعة ويحسن بشكل ملحوظ ثبات الزاوية. الضغط المطلوب معتدل - حوالي ضعفين إلى أربعة أضعاف الضغط اللازم لثني الهواء.

التحدي: يجب أن تكون دقة زاوية القالب عالية للغاية، ولا يمكن لكل قالب إنتاج سوى زاوية ثابتة واحدة، مما يحد من المرونة.

·الطباعة:باستخدام ضغط عالٍ للغاية (ما يقرب من خمسة إلى عشرة أضعاف ضغط الانحناء بالهواء)، يتم الضغط بعمق على طرف القالب العلوي في المادة، مما يتسبب في تشوه بلاستيكي شديد عند جذر الانحناء، مما يؤدي إلى ترقق الصفائح المعدنية.

المزايا: نظرًا للإلغاء الكامل لمرونة المادة، لا يوجد ارتداد تقريبًا، مما يتيح دقة زاوية عالية للغاية ونصف قطر داخلي صغير جدًا.

التحديات: قد يؤدي الضغط الهائل إلى تآكل شديد في الآلات والقوالب، مما يُقصر عمرها الافتراضي ويترك انبعاجات ملحوظة على سطح القطعة. باستثناء التطبيقات الدقيقة الخاصة، نادرًا ما يُستخدم النقش البارز في عمليات الثني الحديثة على شكل حرف U.

تؤثر كل طريقة على نصف قطر الانحناء والدقة وإجهاد المادة بشكل مختلف، ويجب اختيارها بناءً على متطلبات المنتج.

هل آلة التشكيل هي نفسها آلة الثني؟

لا. هاتان الآلتان تخدمان أغراضاً مختلفة تماماً.

آلة التشكيل

· يزيل المواد عن طريق القطع

· يستخدم حركة ترددية

· بشكل أساسي لتصنيع الأسطح

آلة ثني (مكابس ثني)

· تشكيل المعادن دون قطع

يستخدم القوة ويموت

· مصمم لتشكيل الصفائح المعدنية

لا ينبغي الخلط بينهما، على الرغم من استخدام كليهما في صناعة المعادن.

دور التخديد على شكل حرف V في عمليات الثني الحديثة

في تصنيع الصفائح المعدنية المتطورة، غالبًا ما يتم دمج آلات الثني مع آلات التخديد على شكل حرف V.

من خلال قطع أخاديد على شكل حرف V بدقة قبل الثني، يمكن للمصنعين تحقيق ما يلي:

· خطوط انحناء أكثر حدة

· أنصاف أقطار داخلية أصغر

· تقليل قوة الانحناء

· جودة سطح أفضل على الفولاذ المقاوم للصدأ والألواح الزخرفية

هذا المزيج شائع بشكل خاص في المعادن المعمارية والتطبيقات الزخرفية عالية الدقة.

ملخص

على الرغم من أن آلة الثني قد تُطلق عليها أسماء عديدة - مكبس الفرامل، أو آلة ثني المعادن، أو آلة الثني CNC - إلا أن وظيفتها تبقى كما هي: تشكيل المعادن بدقة وقابلية للتكرار.

إن فهم المصطلحات وأنواع الآلات والعمليات ذات الصلة مثل التخديد على شكل حرف V يساعد المصنعين على اتخاذ قرارات أفضل بشأن المعدات وتحسين جودة الإنتاج بشكل عام.

إن اختيار حل الثني المناسب لا يتعلق فقط باسم الآلة، بل يتعلق بتحقيق نتائج متسقة وعالية الجودة.
