Ⅰ. المصطلحات المتعلقة بالهيكل الميكانيكي
1. القالب العلوي
قالب قابل للاستبدال مُثبَّت على المنزلق، يُكمِل عملية ثني الصفيحة المعدنية بالضغط لأسفل. من الأنواع الشائعة: قالب السكين المستقيم، قالب عنق الإوزة، إلخ.
2. القالب السفلي
قالب مطابق مُثبّت على طاولة العمل، عادةً بتصميم فتحة على شكل حرف V. يؤثر حجم الفتحة (قيمة V) بشكل مباشر على دقة الانحناء وقابلية تكيّف سُمك الصفيحة.
3. شريط التمرير
جزء متحرك هيدروليكي يُحرك القالب العلوي لإكمال عملية الضغط للأسفل والعودة. دقة تحديد المواقع المتكررة (±0.01 مم) هو مؤشر رئيسي لقياس أداء المعدات.
4. مقياس الظهر
جهاز ميكانيكي أو جهاز CNC يستخدم لوضع الورقة، والذي يحقق وضعًا دقيقًا من خلال حركة المحور X (الأمامي والخلفي) والمحور R (أعلى وأسفل)، مما يؤثر بشكل مباشر على اتساق زاوية الانحناء.
5. اسطوانة
مُشغِّل الطاقة للنظام الهيدروليكي. تُجنِّب تقنية التحكم المتزامن ثنائي الأسطوانات انزلاق المنزلق بفعالية، وتضمن توزيع قوة الانحناء بالتساوي.
Ⅱ. مصطلحات المعلمات التقنية
1. قوة الانحناء
الوحدة (KN)، صيغة الحساب: P = L * T * T * 65 / V، هذا هو الضغط المطلوب لثني لوحة الفولاذ الكربوني.
حيث P هو الضغط، وL هو طول الانحناء (م)، وT هو سمك اللوحة (مم)، وV هو عرض فتحة القالب السفلي.
2. السكتة الدماغية
تحدد المسافة القصوى لحركة المنزلق من النقطة الميتة العلوية إلى النقطة الميتة السفلية أقصى ارتفاع لقطعة العمل التي يمكن معالجتها.
3. ارتفاع الفتح
عندما يرتفع المنزلق إلى أعلى نقطة، تؤثر مسافة الخلوص بين القالب العلوي والسفلي على تركيب القالب ووضع قطعة العمل.
4. تعويض الزاوية
يقوم نظام تعويض الانحراف (مثل الوسادات الهيدروليكية والأوتاد الميكانيكية) بتعويض تشوه المنزلق لحل مشكلة الزاوية غير الكافية في منتصف قطعة العمل الطويلة.
5. الارتداد
يجب تصحيح ظاهرة ارتداد الزاوية الناتجة عن تفريغ المواد عن طريق تعويض الانحناء. يمكن أن يصل مقدار ارتداد سبائك الألومنيوم إلى 2-5°.
Ⅲ. شروط التشغيل والسلامة
1. وضع الخطوة الواحدة/المستمر
يعد وضع الخطوة الواحدة مناسبًا لتصحيح أخطاء تجربة القالب، ويُستخدم الوضع المستمر للإنتاج الضخم.
2. المبشرة
جهاز استشعار بالأشعة تحت الحمراء، يتوقف تلقائيًا عند دخول يد المشغل إلى المنطقة الخطرة، بما يتوافق مع معايير السلامة ISO 13849.

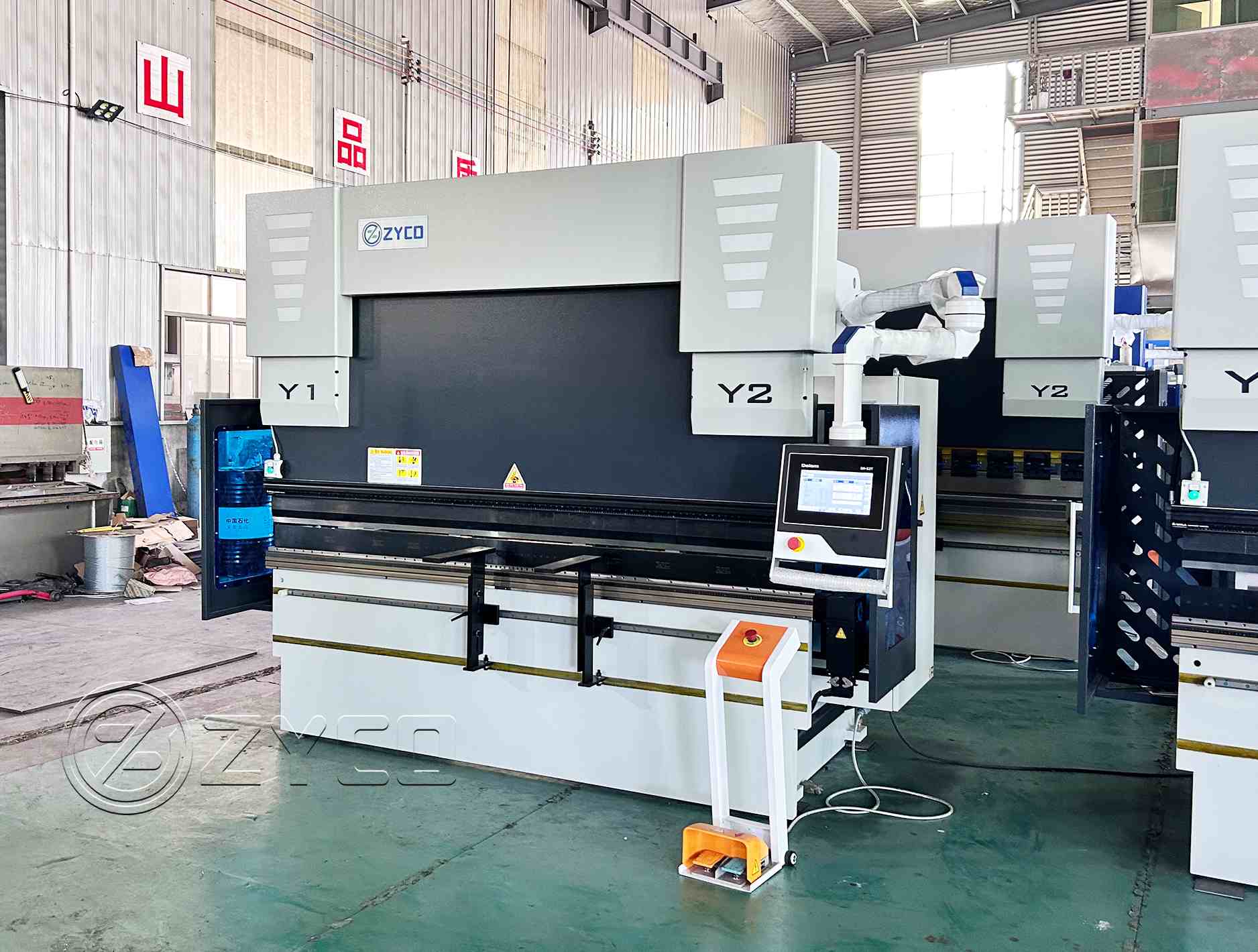

3. مزامنة المحور Y1/Y2
يتطلب نظام التحكم المتزامن لأسطوانات الزيت على جانبي آلة الانحناء CNC معايرة المعلمات عندما يتجاوز الانحراف 0.1 مم.
4. منضدة عمل التعويض الميكانيكي
تعمل وظيفة الضبط المحدبة في منتصف طاولة العمل على تعويض التشوه المرن الناتج عن الضغط الهابط للمنزلق لضمان استقامة انحناء قطع العمل الطويلة.
5. فحص تداخل العفن
يقوم البرنامج بمحاكاة مسار حركة القوالب العلوية والسفلية أثناء مرحلة البرمجة لتجنب الاصطدامات أثناء عملية الانحناء.
Ⅳ. المصطلحات المتعلقة بالعفن
1. قالب على شكل حرف V
نوع القالب السفلي القياسي، عرض فتحة V يكون عمومًا 6-12 مرة سمك اللوحة (مثل V12 عندما T = 2 مم).
2. قالب نصف القطر
يتم استخدام القالب العلوي لتشكيل نصف قطر قوس محدد، ويجب أن تتطابق قيمة R مع متطلبات رسم المنتج.
3. قالب القطع
قالب مركب معياري، من خلال ترتيب أطوال مختلفة من أجزاء القالب لتلبية متطلبات الانحناء المعقدة.
4. الحد الأدنى للشفة
الحد الأدنى للمسافة من حافة اللوحة إلى خط الانحناء بعد الانحناء، وعادة لا تقل عن V/2+0.5T.
خامسًا: مصطلحات المشكلات الشائعة
- تشوه الانحراف: الانتفاخ الأوسط الناتج عن الضغط غير المتساوي عند ثني قطعة عمل طويلة
- المسافة البادئة: تلف سطح اللوحة الناجم عن خشونة سطح القالب غير الكافية
- ورقة الشريحة: انحراف الوضع الناجم عن عدم كفاية الضغط على المقياس الخلفي
خاتمة
إن إتقان المصطلحات المهنية لآلات الثني ليس أساسًا للتواصل الفني فحسب، بل هو أيضًا مفتاح تحسين معايير العملية وتحسين جودتها. يُنصح المشغلون بدمج دليل المعدات مع التدريب العملي الميداني لتعميق فهمهم للمصطلحات تدريجيًا، وتحقيق عمليات ثني آمنة وفعالة ودقيقة في نهاية المطاف.
