(آلة الثني) ثني الصفائح المعدنية - كيفية تجنب انبعاج الانحناء

في معالجة الصفائح المعدنية، يُعدّ انبعاج الانحناء مشكلة شائعة تؤثر على جودة ودقة المنتج، خاصةً في المنتجات ذات متطلبات المظهر العالية، مثل ألواح المصاعد وأغلفة الخزائن. ستشرح ZYCO بشكل منهجي كيفية تجنب مشاكل الانبعاج من أربعة أبعاد: اختيار القالب، وحماية المواد، وتصحيح أخطاء المعدات، وتحسين العمليات.

1. تحليل السبب الجذري: أسباب انبعاج الانحناء

الاتصال المباشر بالعفن: الاحتكاك والضغط بين القالب العلوي (القالب المحدب) وسطح الورقة عندما يضغط القالب العلوي (القالب المحدب) لأسفل ويدعم القالب السفلي (القالب المقعر)

تركيز الإجهاد: يتم توليد ضغط عالي في المنطقة القريبة من خط الانحناء، مما يتسبب في تشوه طفيف للمادة

ضغط الشوائب: يتم تضمين الحطام المعدني والغبار على سطح القالب أو الورقة في المادة

صلابة المعدات غير كافية: توزيع غير متساوٍ للضغط بسبب انخفاض دقة الماكينة أو تشوه القالب.

الحل الأساسي: نظام حماية رباعي الأبعاد

1. تحسين قالب آلة الانحناء - تقليل التلامس من الجذر

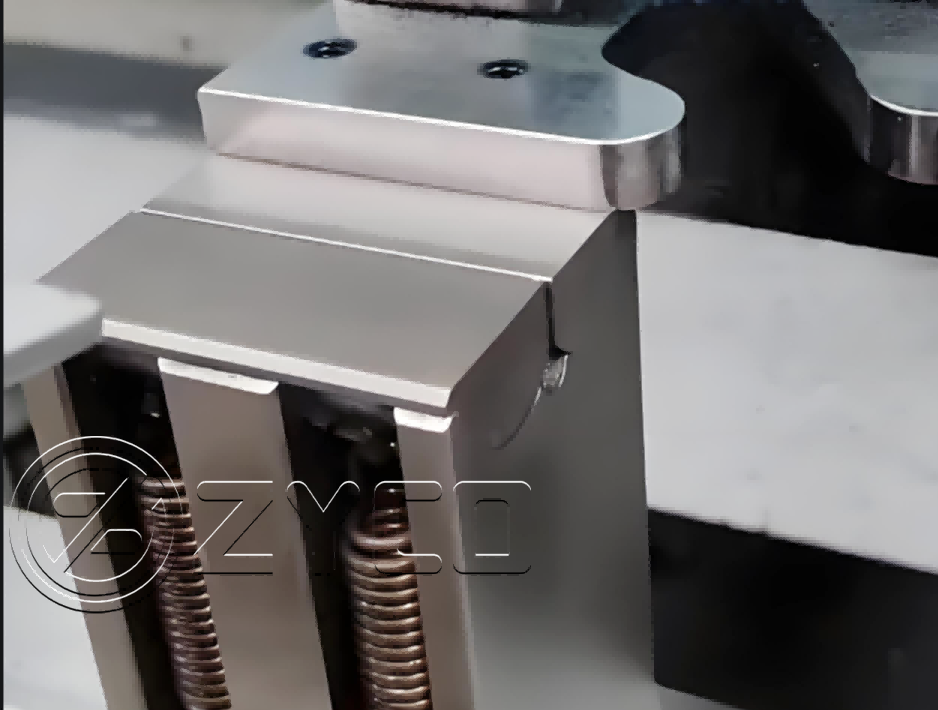

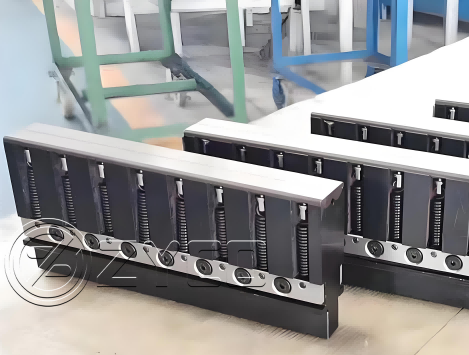

اختر قالبًا سفليًا خاصًا مضادًا للانبعاج (مفتاح!)

تصميم الكتف الضيق: تقليل مساحة التلامس مع اللوحة (يمكن تقليل مساحة التلامس بين القالب القياسي والقالب المضاد للانبعاج بنسبة تصل إلى 60%)

صلابة عالية/تلميع المرآة: يوصى باستخدام الفولاذ السبائكي ذو الصلابة ≥HRC 60 واللمسة النهائية المرآة

تطابق بدقة زاوية القالب العلوي R:

زاوية R ≥ 0.8 مرة سمك اللوحة (مثل لوحة 1.5 مم اختر R1.2 أو أعلى)

تجنب تركيز الإجهاد الناتج عن زاوية R الحادة

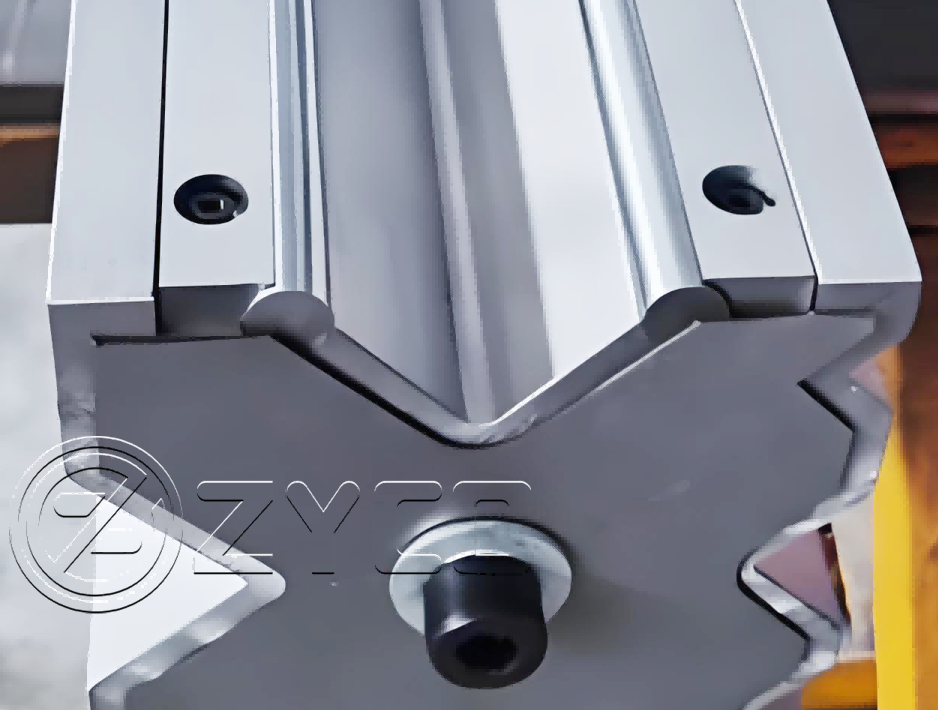

الاختيار العلمي لعرض الأخدود V:

| سمك اللوحة (مم) | عرض الأخدود V الموصى به (مم) | أقصى انحراف مسموح به

|| 0.5-1.0 | 4-6 | ±0.2 مم

|| 1.0-2.0 | 6-16 | ±0.3 مم

|| 2.0-3.0 | 12-20 | ±0.5 مم

|| 3.0-5.0 | 20-36 | ±0.8 مم

|2. تطبيق طبقة حماية مادة القالب - العزل الفيزيائي

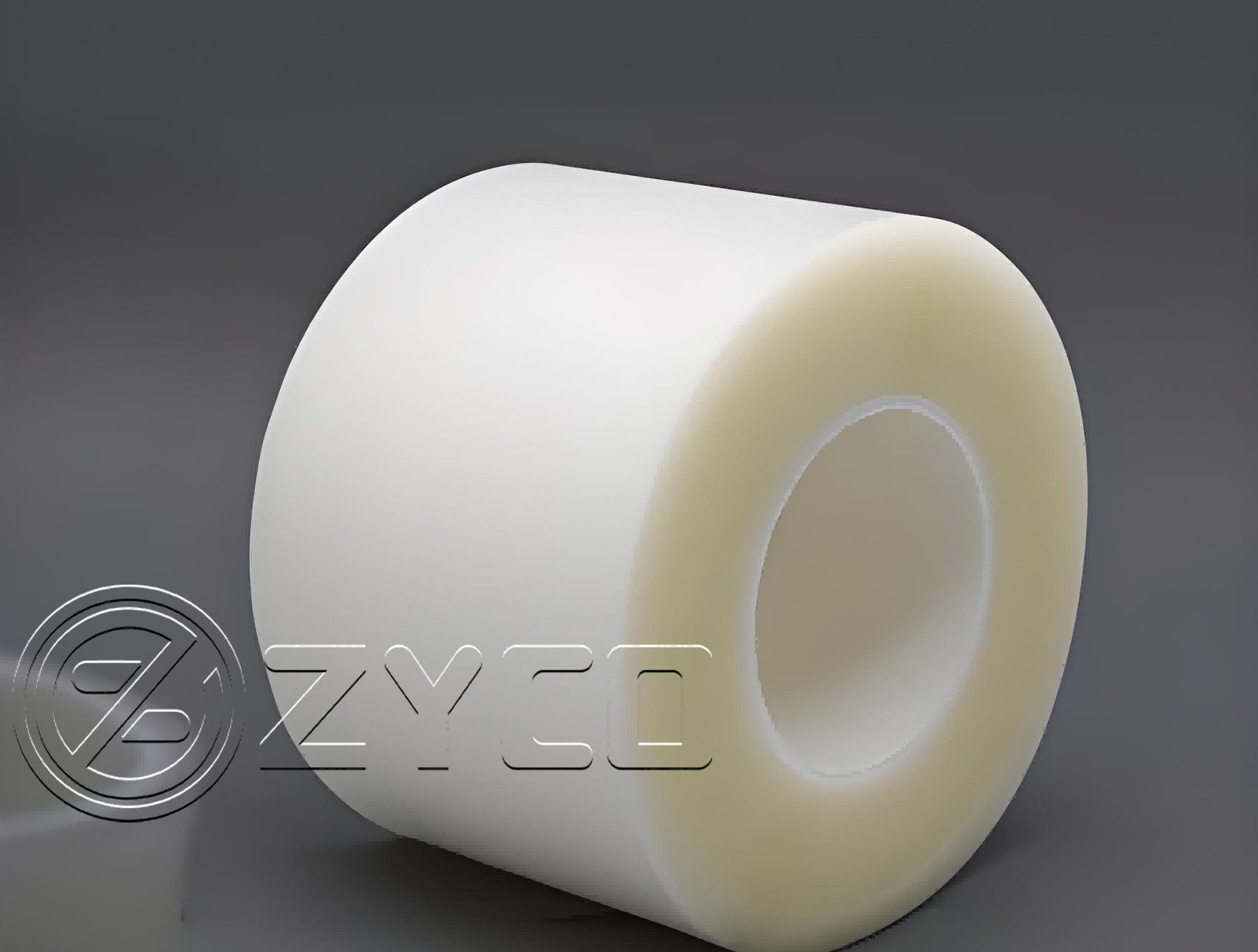

فيلم حماية خاص:

فيلم PET عالي اللزوجة (0.1-0.15 مم) مناسب للألواح المصنوعة من الفولاذ المقاوم للصدأ والألومنيوم

يتم استخدام الفيلم الثابت لرش الأجزاء (لتجنب الغراء المتبقي)

وسادة مطاطية قابلة للإزالة/شريط سيليكون:

لصق شريط السيليكون المقاوم للضغط (سمك 0.3-0.8 مم) عند خط الانحناء

التكلفة أعلى من تكلفة الفيلم ولكن يمكن إعادة استخدامها 5-8 مرات

طلاء مؤقت:

شمع مضاد للخدش قابل للذوبان في الماء (يمكن غسله مباشرة بالماء بعد المعالجة)

مادة تشحيم الفيلم الجاف (مناسبة للأجزاء عالية الدقة)

3. صيانة المعدات والقالب - ضمان الظروف الأساسية

التنظيف اليومي:

نظف سطح القالب بقطعة قماش غير منسوجة + كحول لا مائي

قم بإزالة الحطام المعدني في الأخدود V باستخدام مسدس الهواء (يجب القيام بذلك بعد كل تغيير للقالب)

الصيانة الدورية:

التحقق من تسطيح القالب أسبوعيًا (≤0.02 مم/م)

معايرة التوازي للمعدات شهريًا (انحراف Y1/Y2 ≤0.05 مم)

التحكم في الضغط:

حساب الضغط المطلوب حسب قوة خضوع المادة (تجنب الضغط الزائد)

الصيغة: P = (65 * t² * L) / V

(t = السُمك، L = الطول، V = فتحة القالب السفلية)

4. تحسين معلمات العملية - التحكم الدقيق

تقليل سرعة الضغط:

الفولاذ الكربوني العادي: 15-20 مم/ثانية

الألومنيوم/الفولاذ المقاوم للصدأ: 8-12 مم/ثانية

التحكم في وقت الانتظار:

صفيحة رقيقة ≤1.5 مم: 0.5-1 ثانية

لوحة بسمك ≥2 مم: 1-2 ثانية (تجنب التشوه البلاستيكي المفرط)

Ⅲ. عملية التشغيل القياسية لآلة ثني الصفائح المعدنية

أ[التحضير لبدء التشغيل] --> ب[تنظيف القالب والطاولة]

ب --> ج[اختر القالب السفلي المضاد للانكماش]

ج --> د[ضع الفيلم/الشريط الواقي]

د --> هـ[ضبط المعلمات: الضغط 90% السرعة 15 مم/ثانية]

E --> F[محاولة الطي الأولى]

F --> G[الكشف عن المسافة البادئة]

G --> H[الإنتاج الضخم]

G --> [تحقق من الطبقة الواقية/زد زاوية R/نظف القالب]

ح --> [أخذ عينات من كل 50 قطعة]

ج --> [استبدال الطبقة الواقية البالية في الوقت المناسب]

٤. مهارات متقدمة: معالجة ظروف العمل الخاصة

1. معالجة الفولاذ المقاوم للصدأ المرآة:

استخدم فيلم PU الشفاف الناعم (0.3 مم) + قالب سفلي من السيليكون

قم بإزالة الفيلم فورًا بعد الانحناء لتجنب شيخوخة الطبقة اللاصقة

2. حماية اللوحة المرشوشة مسبقًا:

اختر فيلمًا كهروستاتيكيًا منخفض اللزوجة

زيادة زاوية الانحناء R بنسبة 20% (تقليل تمدد الطلاء)

3. لوحة سميكة (>4 مم) مضادة للانبعاج:

قالب سفلي خاص ذو أخدود عريض على شكل حرف V (V=10-12t)

قم بتثبيت عازل شريط 3M VHB مسبقًا على خط الانحناء

Ⅴ. الملخص: نقاط التحكم الرئيسية

1. تحسين القالب: قالب سفلي مضاد للانكماش + زاوية R معقولة (عادةً ما يتم استعادة ROI في غضون 3-6 أشهر)

2. العزل الكامل: يجب أن يصل معدل تغطية الفيلم/الشرائط الواقية إلى 100% (التركيز على فحص الحواف)

3. الصيانة المستمرة: إنشاء سجل لتنظيف العفن (التردد: مرتين لكل وردية)

في معالجة الصفائح المعدنية، تُصنع الطيات المثالية من حسابات دقيقة، لا من ضغط قوي. كل عناية بالقالب وكل مراعاة للمعايير تُضفي جمالاً دقيقاً متقناً على المنتج.

بتطبيق حل النظام المذكور أعلاه، يُمكن القضاء على أكثر من 90% من مشاكل انبعاج الانحناء بفعالية، وتحسين معدل تأهيل المنتج بشكل ملحوظ (تُظهر حالات التحسين النموذجية انخفاض معدل عيوب الانبعاج من 8% إلى أقل من 0.5%). يُوصى بأن تُنشئ الشركات "دليل عمليات لمنع التجاعيد" وتُدرجه في نظام تقييم الموظفين.

إذا كنت بحاجة إلى حل مضاد للانبعاج لمادة معينة (مثل سبيكة التيتانيوم أو لوحة النحاس)، فيمكنك تقديم معلمات مفصلة وسوف تساعدك ZYCO في تحسينها بشكل أكبر.
