كيف يؤثر تكوين الماكينة على أداء ثني الصفائح السميكة القصيرة

عند ثني الصفائح القصيرة السميكة، سعة الآلة لا يمثل ذلك سوى جزء واحد من المعادلة. فطريقة تكوين مكبس الثني يمكن أن تؤثر بشكل مباشر على كيفية وضع قطعة العمل، وكيفية التعامل مع حمل الثني، ومدى اتساق إنتاج الشكل المطلوب.

يصبح هذا الأمر بالغ الأهمية، خاصةً عندما يكون طول الانحناء قصيرًا نسبيًا بينما تكون الصفيحة سميكة وثقيلة. في هذا النوع من التطبيقات، تتعرض الآلة لحمل انحناء أكثر تركيزًا مما هو عليه الحال أثناء أعمال تشكيل الصفائح المعدنية التقليدية.

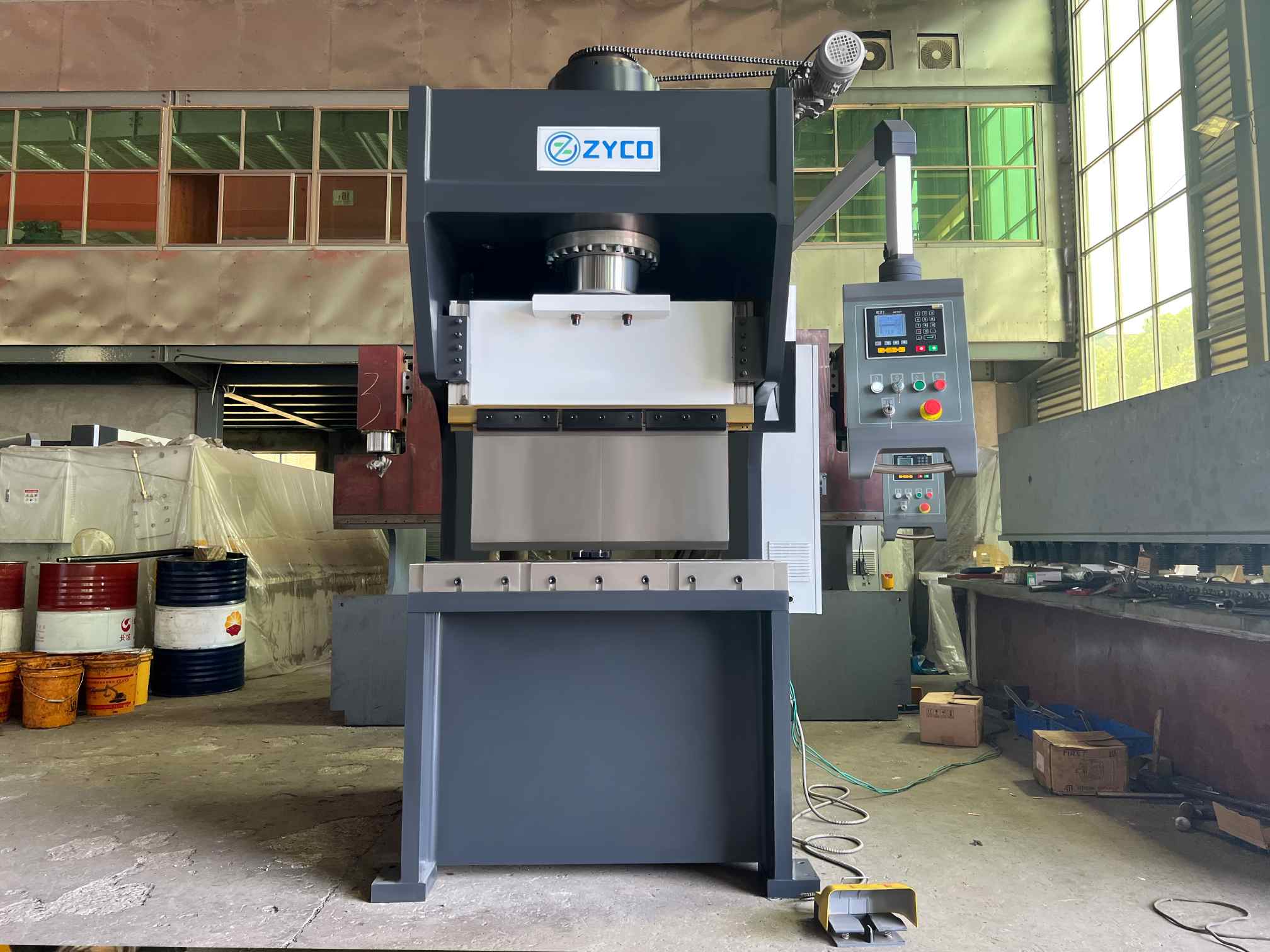

لهذا السبب، ينبغي تصميم مكبس ثني الألواح الثقيلة المخصص وفقًا لتطبيق الثني الفعلي بدلاً من اختياره ببساطة بناءً على الحمولة الاسمية.

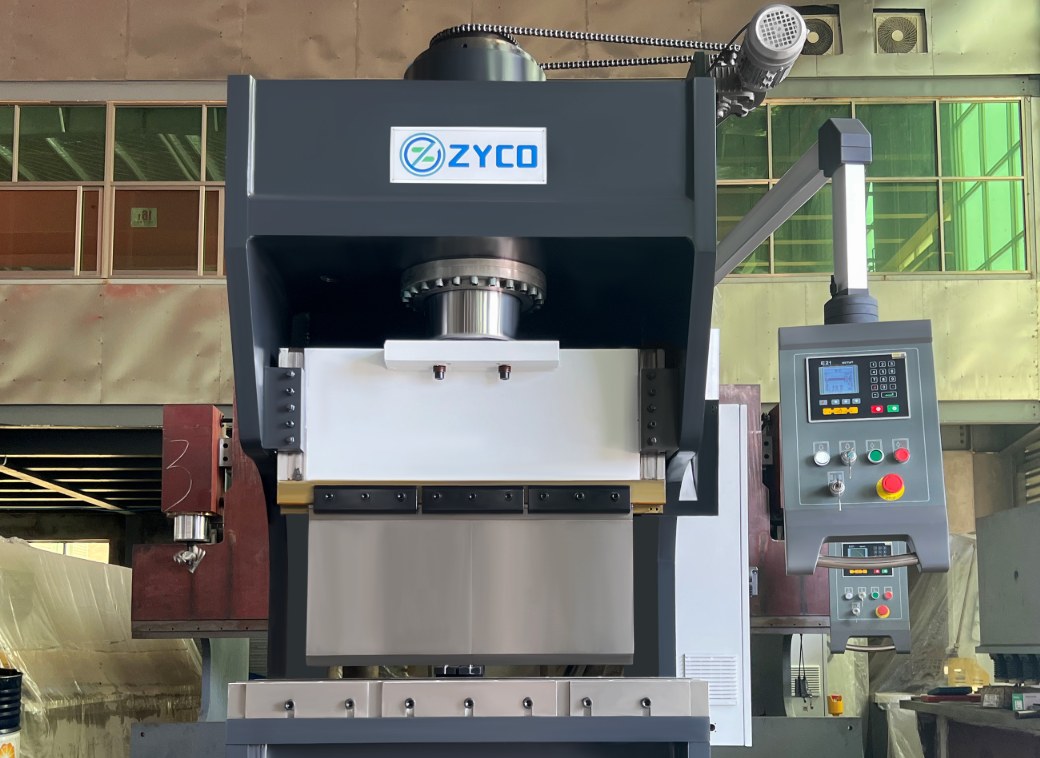

يأتي هيكل الآلة أولاً

الإطار هو أساس عملية الانحناء بأكملها.

أثناء ثني الصفائح السميكة القصيرة، يمكن أن تتركز قوة كبيرة في منطقة عمل صغيرة نسبيًا. لذلك، تحتاج الآلة المناسبة إلى هيكل صلب قادر على الحفاظ على شكله الهندسي تحت الحمل.

لا يعني هذا بالضرورة أن الآلة الأثقل وزناً أفضل في جميع التطبيقات. المهم هو أن يكون هيكل الإطار مناسباً لسمك المادة المتوقع، وطول الانحناء، وظروف التشغيل.

بالنسبة للورش التي تعالج المكونات القصيرة والثقيلة بشكل متكرر، يمكن أن يكون الاستقرار الهيكلي أكثر أهمية من مجرد امتلاك قدرة اسمية عالية جدًا.

يجب أن يتطابق طول العمل مع قطعة العمل

لا يُعد طول العمل الأطول ميزة دائمًا.

في إنتاج الصفائح المعدنية التقليدية، يوفر طول العمل الطويل مرونة في معالجة الأجزاء ذات الأحجام المختلفة. ومع ذلك، فإن الصفائح السميكة القصيرة لها متطلبات مختلفة.

إذا كانت معظم قطع العمل قصيرة نسبيًا، يمكن تصميم منطقة عمل صغيرة تتناسب بشكل أدق مع نطاق الإنتاج الفعلي. وهذا يساعد على تركيز الماكينة على استخدامها المقصود بدلًا من زيادة حجمها لمجرد استيعاب قطع كبيرة الحجم من حين لآخر.

السؤال الصحيح ليس:

"ما هو طول مكبس الثني؟"

إنها:

"ما هو طول الانحناء النموذجي للأجزاء التي ننتجها فعلياً؟"

يمكن أن يُحدث هذا التمييز فرقاً كبيراً عند اختيار المعدات المخصصة.

يجب أن تعمل طاولة العمل والمنزلق معًا

تشكل طاولة العمل والمنزلق منطقة الثني الرئيسية. وتؤثر علاقتهما على كيفية دعم قطعة العمل وكيفية نقل قوة الثني عبر الآلة.

بالنسبة للألواح القصيرة السميكة، قد تتحمل منطقة الانحناء حملاً عالياً على مسافة قصيرة نسبياً. لذا، يجب أن توفر طاولة العمل دعماً ثابتاً، بينما يجب أن يحافظ المنزلق على حركة مضبوطة أثناء الانحناء.

ينبغي أن يراعي التصميم المناسب حجم ووزن قطعة العمل. قد يصعب وضع الصفائح السميكة يدويًا، لذا يجب أن تسمح منطقة العمل للمشغل بوضع المادة ومحاذاتها دون إحداث مشاكل غير ضرورية في المناولة.

في الواقع، لا يقتصر تكوين الآلة على القوة فحسب، بل يتعلق أيضاً بمدى سهولة تحكم المشغل في قطعة العمل أثناء عملية الثني.

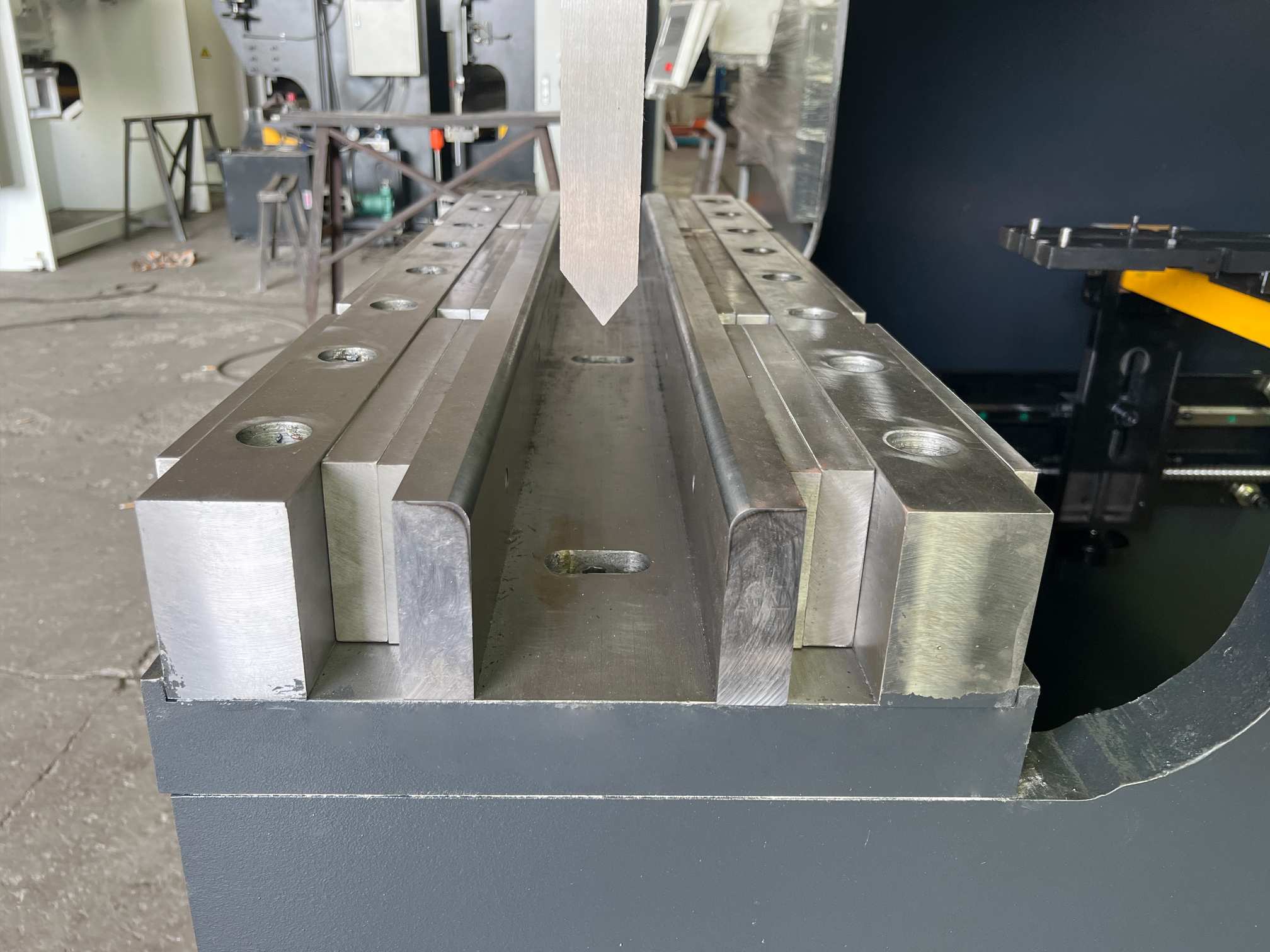

الأدوات جزء من نظام الانحناء

ينبغي اختيار الأدوات وفقًا لمادة وشكل قطعة العمل.

بالنسبة للصفائح القصيرة السميكة، يمكن أن تؤثر فتحة القالب وشكل المثقب وقوة الأداة ومساحة التلامس على عملية الثني. استخدام أدوات غير مناسبة للحمل المطلوب قد يحد من القدرة العملية للآلة حتى لو كانت الآلة نفسها تتمتع بقدرة كافية.

لهذا السبب ينبغي مراعاة الأدوات أثناء اختيار الآلة بدلاً من اعتبارها ملحقاً يتم إضافته لاحقاً.

بالنسبة لتطبيقات الصفائح الثقيلة المتكررة، يمكن أن تساعد الأدوات المخصصة أيضًا في جعل الإنتاج أكثر اتساقًا عن طريق تقليل تغييرات الإعداد غير الضرورية.

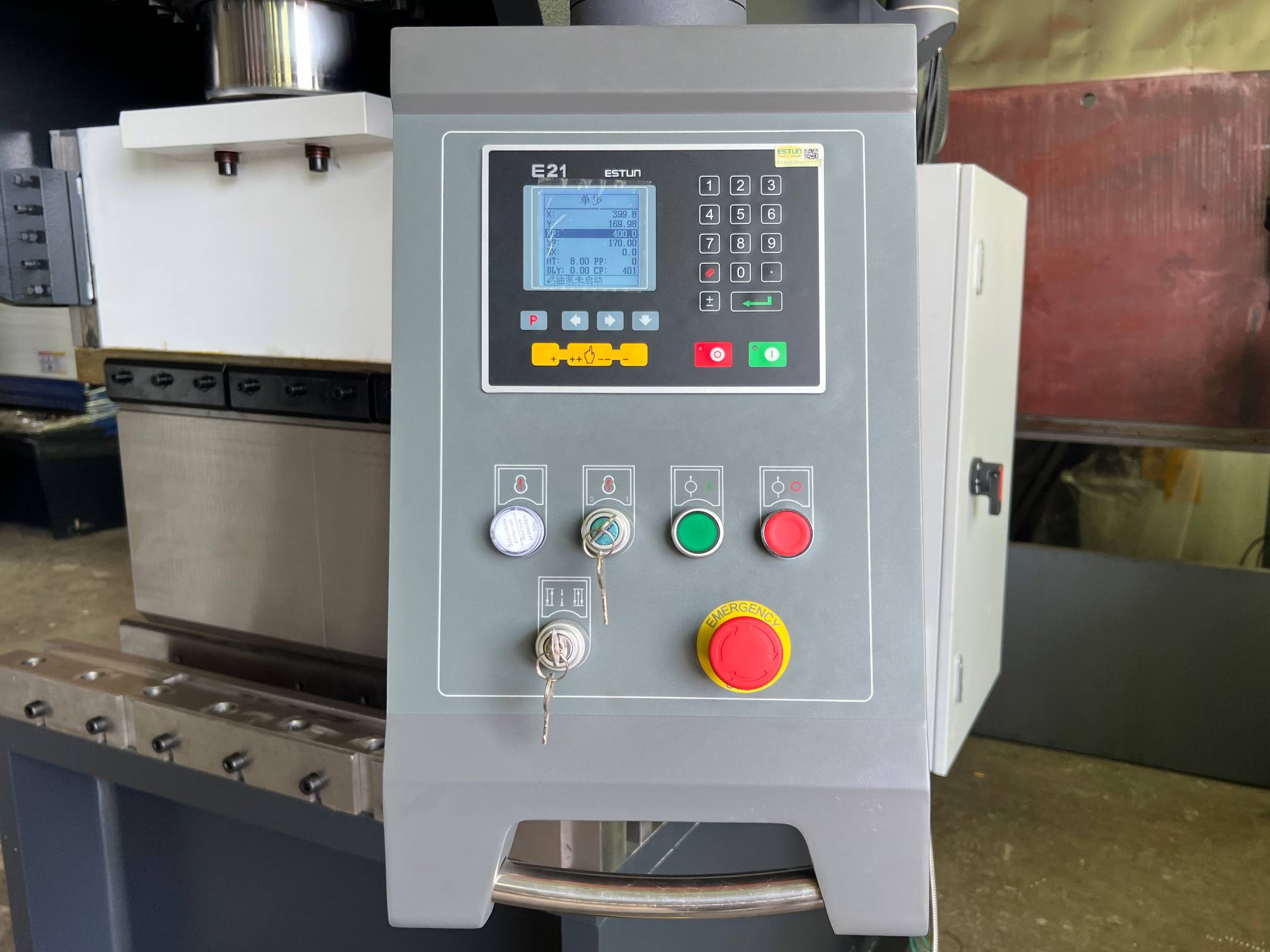

يعتمد تكوين التحكم على المهمة

ينبغي أن يتناسب نظام التحكم مع مدى تعقيد العمل الذي يتم إنتاجه.

إذا كانت ورشة العمل تتعامل بشكل أساسي مع مكونات ثقيلة بسيطة نسبياً ذات تسلسلات ثني قابلة للتكرار، فقد تختلف متطلبات التحكم عن تلك الخاصة بخط إنتاج الصفائح المعدنية عالي التنوع.

الهدف ليس إضافة أكبر عدد ممكن من الوظائف، بل توفير مستوى التحكم الذي يحتاجه المشغلون فعلياً للتطبيق.

بالنسبة لمكبس ثني الصفائح الثقيلة المخصص، يمكن أن يساعد تكوين التحكم العملي المشغلين على إعداد المهام المتكررة بكفاءة أكبر مع الحفاظ على ظروف ثني متسقة.

ينبغي اعتبار السعة نظامًا متكاملًا

من أكثر الأخطاء شيوعاً في اختيار الآلات هو النظر إلى الحمولة أولاً ثم النظر إلى كل شيء آخر ثانياً.

بالنسبة لثني الصفائح السميكة القصيرة، تعتمد ظروف العمل الفعلية على عدة عوامل:

نوع المادة وسمكها

· طول الانحناء

· هندسة الجزء

زاوية الانحناء المطلوبة

· نصف قطر الانحناء الداخلي

· تهيئة الأدوات

وزن قطعة العمل والتعامل معها

· وتيرة الإنتاج

تتفاعل هذه العوامل مع بعضها البعض.

قد لا تكون الآلة ذات الحمولة العالية ولكن بأدوات غير مناسبة أو منطقة عمل غير ملائمة الخيار الأمثل لمهمة معينة. في المقابل، قد تكون الآلة المدمجة ذات التصميم المُلائم للتطبيق الفعلي حلاً إنتاجياً أكثر عملية.

لماذا يجب أن يتبع التكوين التطبيق؟

لا يوجد تصميم واحد مثالي لكل عملية ثني ألواح سميكة قصيرة.

قد تختلف متطلبات ورشة تصنيع الدعامات الهيكلية عن متطلبات مصنع مكونات الآلات الثقيلة. كما قد يحتاج مصنع الشاحنات والمقطورات إلى ترتيبات عمل مختلفة عن ورشة التصنيع العامة.

ولهذا السبب تعتبر الرسومات ومعلومات الإنتاج الفعلية ذات قيمة عند اختيار آلة ثني مخصصة.

بدلاً من البدء بـ:

"أي آلة لديها أعلى سعة؟"

غالباً ما يكون من المفيد البدء بما يلي:

"ما هي الأجزاء التي نحتاج إلى ثنيها، وما هو تكوين الآلة الذي سيتعامل معها بشكل موثوق؟"

بمجرد أن يصبح التطبيق واضحًا، يمكن تقييم هيكل الآلة، وطول العمل، والأدوات، ونظام التحكم، وخيارات التكوين الأخرى بناءً على هذا المتطلب.

لا يلزم أن تقوم آلة مخصصة بكل شيء

إن الغرض من مكبس ثني الصفائح الثقيلة المدمج ليس استبدال كل مكبس ثني في ورشة العمل.

في العديد من بيئات الإنتاج، تكون مكبس الثني الرئيسي مشغولاً بالفعل بمعالجة الصفائح الطويلة والأجزاء القياسية وأعمال الصفائح المعدنية بكميات كبيرة. قد تعيق المكونات القصيرة السميكة سير العمل هذا لأنها تتطلب أدوات وأساليب مناولة وظروف ثني مختلفة.

توفر الآلة المخصصة خيارًا آخر.

يمكن لآلة ثني الصفائح الرئيسية أن تظل مركزة على إنتاج الصفائح المعدنية بشكل عام، بينما تتولى آلة ثني الصفائح الثقيلة المدمجة مهام ثني الصفائح القصيرة السميكة المتكررة.

قد يكون هذا الفصل منطقياً عندما يصبح الانحناء الشديد جزءاً منتظماً من الإنتاج بدلاً من كونه مطلباً عرضياً.

أفضل تكوين يبدأ بالجزء

تُعد مواصفات الآلة مفيدة، ولكن ينبغي أن تأتي بعد فهم قطعة العمل.

قد تتطلب صفيحة قصيرة سميكة ذات انحناء بسيط تصميمًا مختلفًا تمامًا عن تصميم مكون ثقيل معقد يتطلب عمليات ثني متعددة. وتؤثر خصائص المادة، والشكل الهندسي، وكمية الإنتاج، وظروف المناولة، جميعها على اختيار الآلة المناسبة.

لهذا السبب، لا داعي لاختيار آلة لمجرد أن مواصفاتها تبدو أكبر من اللازم.

النهج الأكثر فائدة هو مطابقة الآلة مع ظروف الانحناء الفعلية.

إنّ الإعداد الأمثل ليس هو الذي يحتوي على أكبر عدد من الميزات، بل هو الذي يناسب العمل الذي تحتاج إلى إنجازه.

في المقال التالي، سنلقي نظرة أكثر تفصيلاً على التطبيقات الفعلية لـ مكبس ثني الصفائح الثقيلة المدمج من زيكو وأنواع المكونات القصيرة السميكة التي صُممت لمعالجتها.
