دليل هندسي عملي لمصنعي الصفائح المعدنية، ومشغلي مكابس الثني، ومهندسي التصنيع

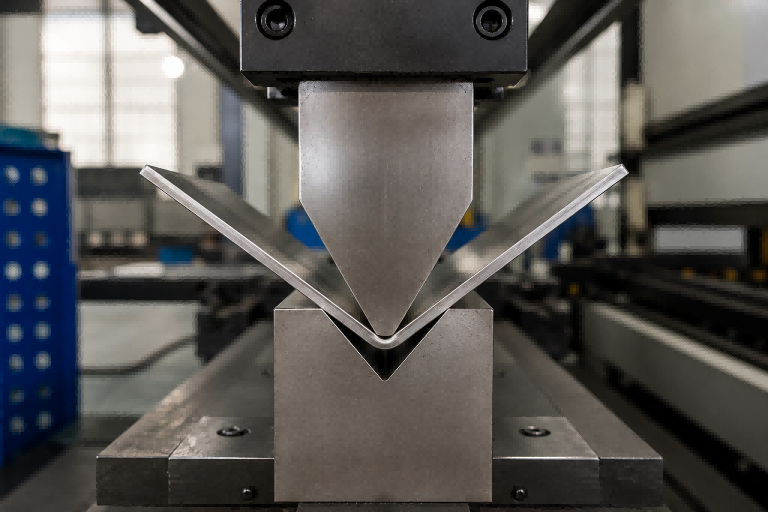

 الشكل 1. مثال على ثني الفولاذ المقاوم للصدأ بالهواء مع محاذاة المثقب والصفيحة وقالب V.

مقدمة

يُعدّ اختيار فتحة قالب V المناسبة أحد أهم القرارات في عملية ثني الصفائح المعدنية باستخدام مكابس الثني. يبدأ العديد من المشغلين بالقاعدة التقليدية التي تنص على أن فتحة V يجب أن تكون حوالي ثمانية أضعاف سُمك المادة. هذه القاعدة مفيدة، لكنها مجرد نقطة انطلاق. في الإنتاج الفعلي، تعتمد فتحة القالب المناسبة أيضًا على نوع المادة، ونصف القطر الداخلي المطلوب، وسلوك الارتداد، وجودة السطح، وطول الثني، وقوة الماكينة، وحالة أدوات الثني.

قد تكون مكبس الثني حديثًا وقويًا ومبرمجًا بدقة، ولكن إذا لم تكن فتحة القالب السفلي مناسبة للمادة ومتطلبات القطعة، فقد تظل النتيجة النهائية غير مستقرة. تشمل المشاكل الشائعة الارتداد المفرط، وزوايا الثني غير المتناسقة، والتشقق، وعلامات القالب المرئية، وعدم دقة طول السطح المستوي، وتآكل الأدوات غير الضروري. في إنتاج الصفائح المعدنية بكميات كبيرة، سرعان ما تتحول هذه المشاكل إلى مشاكل في تكلفة الإنتاج، وليست مجرد مشاكل تقنية.

يشرح هذا الدليل كيفية اختيار المصنّعين المحترفين لفتحات قوالب V في الإنتاج العملي. وهو موجّه لمصنّعي الصفائح المعدنية، ومشغلي مكابس الثني، ومهندسي الأدوات، ومديري الإنتاج الذين يرغبون في تحسين دقة الثني، وتقليل إعادة العمل، وبناء عملية ثني أكثر قابلية للتكرار.

لماذا يُعدّ افتتاح V Die مهمًا؟

تتحكم فتحة القالب على شكل حرف V في كيفية دعم الصفيحة المعدنية أثناء عملية الثني الهوائي. تلامس الصفيحة كتفَي القالب السفلي بينما يضغط المثقب المادة داخل أخدود V. ولأن المادة لا تصل إلى قاع الأخدود بالكامل أثناء الثني الهوائي، فإن شكل فتحة V يؤثر بشكل مباشر على نصف قطر الثني النهائي ومقدار الاستعادة المرنة بعد إزالة الحمل.

عادةً ما يؤدي فتح حرف V الأصغر إلى تقليل نصف القطر الداخلي، ولكنه يزيد أيضًا من قوة الثني المطلوبة. وهذا بدوره قد يزيد الحمل على مكبس الثني، ويزيد من تآكل الأدوات، ويُحدث علامات ضغط أقوى على سطح المادة. أما فتح حرف V الأكبر فيقلل من الحمولة المطلوبة وقد يُحسّن من تدفق المادة، ولكنه عمومًا يؤدي إلى زيادة نصف القطر الداخلي وقد يزيد من الارتداد.

لهذا السبب، فإن اختيار فتحة V ليس مجرد إجراء روتيني في عملية الإعداد، بل هو قرار هندسي يؤثر على عملية الثني بأكملها. ويوازن الاختيار الصحيح بين نصف قطر الثني، والارتداد المرن، وجودة السطح، وقدرة الماكينة، وعمر الأدوات، ودقة القطعة النهائية.

قاعدة السماكة التقليدية 8×

تُعدّ قاعدة 8× سُمك المادة أكثر الإرشادات استخدامًا في ثني الصفائح بالهواء المضغوط. ووفقًا لهذه القاعدة، يكون قطر فتحة القالب V مساويًا تقريبًا لثمانية أضعاف سُمك الصفيحة. فعلى سبيل المثال، غالبًا ما تُبدأ صفيحة بسُمك 2 مم بقالب V16، بينما تُبدأ صفيحة بسُمك 3 مم بقالب V24.

تحظى هذه القاعدة بشعبية واسعة لأنها توفر توازناً عملياً للعديد من تطبيقات الفولاذ الطري. فهي عادةً ما تُعطي نصف قطر داخلي معقولاً، وارتداداً مقبولاً، ومتطلبات حمولة يمكن التحكم بها. بالنسبة لأجزاء التصنيع العامة مثل الخزائن، وأغطية الآلات، والأقواس، والهياكل الصناعية، تُعدّ قاعدة 8× نقطة انطلاق موثوقة في كثير من الأحيان.

مع ذلك، لا ينبغي أبدًا اعتبار قاعدة 8× قاعدة مطلقة. فهي لا تأخذ في الحسبان تلقائيًا ارتداد الفولاذ المقاوم للصدأ، أو صلابة الألومنيوم، أو حمولة الصفائح الثقيلة، أو متطلبات المظهر الخارجي، أو متطلبات نصف قطر التصميم المحددة. يستخدم مشغلو مكابس الثني ذوو الخبرة قاعدة 8× كمرجع أولي، ثم يقومون بالتعديل وفقًا لظروف الثني الفعلية.

كيف يؤثر شكل الفتحة على شكل حرف V على نصف قطر الانحناء

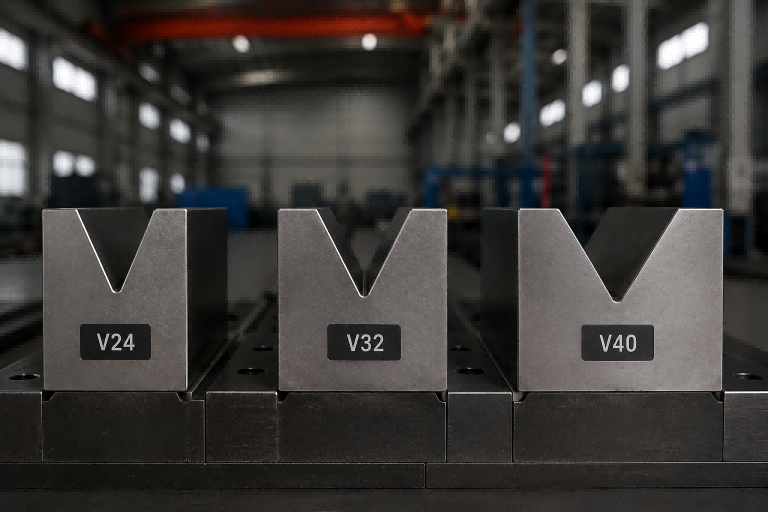

 الشكل 2. مقارنة بين V24 و V32 و V40 توضح أحجام فتحات القوالب السفلية المختلفة.

ينتج عن فتحة V الأكبر عمومًا نصف قطر انحناء داخلي أكبر. يحدث هذا لأن المادة مدعومة على مسافة أوسع وتتشكل حول منطقة تشوه أكبر. أما فتحة V الأصغر فتنتج نصف قطر انحناء أصغر لأن المادة تُجبر على منطقة تشكيل أضيق.

تُعدّ هذه العلاقة بالغة الأهمية لحسابات النمط المسطّح. فبدل الانحناء، وخصم الانحناء، ومعامل K تتأثر جميعها بنصف القطر الداخلي الفعلي. إذا غيّرت ورشة العمل من الإصدار V24 إلى الإصدار V32 دون تحديث افتراضات الانحناء، فقد يتغير طول القطعة المسطحة النهائية وملاءمة التجميع.

بالنسبة للأجزاء البسيطة، قد لا يُحدث اختلاف نصف القطر الصغير فرقًا يُذكر. أما بالنسبة للأغلفة الدقيقة، أو التجميعات الملحومة، أو المكونات التي يجب أن تتلاءم مع أجزاء أخرى، فإن اتساق نصف القطر يصبح أمرًا بالغ الأهمية. لذا، يجب أن تتطابق فتحة V المختارة مع كلٍ من سُمك المادة ومتطلبات التصميم.

كيف يؤثر فتح حرف V على ارتداد الكرة

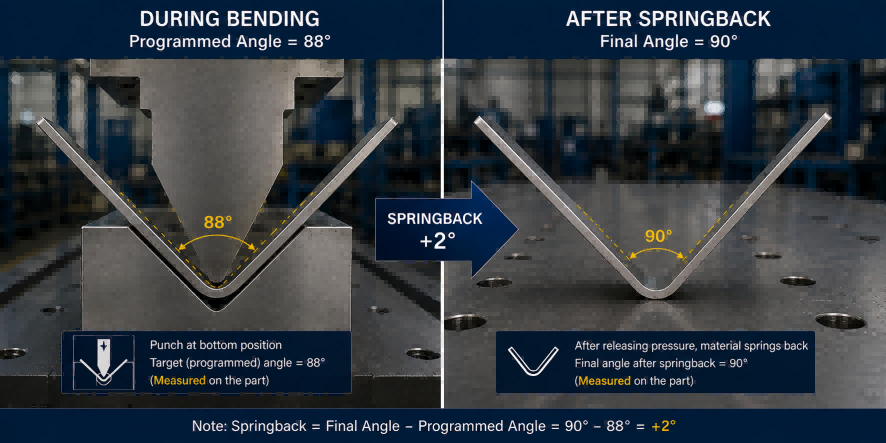

 الشكل 3. مبدأ تعويض الارتداد: زاوية الانحناء الزائد المبرمجة وزاوية التحرير النهائية.

الارتداد المرن هو استعادة المرونة التي تحدث بعد زوال قوة الانحناء. جميع المواد المعدنية الصفائحية ترتد بدرجة ما، ولكن الفولاذ المقاوم للصدأ والمواد عالية القوة عادة ما تُظهر ارتدادًا مرنًا أكبر من الفولاذ الطري.

يؤثر شكل الفتحة على شكل حرف V على ارتداد المادة لأنه يؤثر على نصف قطر الانحناء. عادةً ما تُنتج الفتحات الأكبر على شكل حرف V أنصاف أقطار أكبر، وغالبًا ما تُنتج أنصاف الأقطار الأكبر ارتدادًا أكثر مرونة. لهذا السبب قد تبدو القطعة صحيحة أثناء تشكيلها، ولكنها تنفتح قليلاً بعد انكماش أداة التشكيل.

في عمليات ثني الفولاذ المقاوم للصدأ العملية، غالبًا ما يعوّض المشغلون ذلك بزيادة الثني. على سبيل المثال، إذا كانت الزاوية النهائية المستهدفة 90 درجة، فقد تكون زاوية الثني المبرمجة أصغر قليلًا، مثل 88 أو 89 درجة، وذلك حسب نوع المادة وإعدادات الأدوات. ينبغي أن يستند هذا التعويض إلى تجارب الثني وخبرة الإنتاج بدلًا من التخمين.

كيف يؤثر شكل الفتحة على الحمولة

كلما صغرت فتحة V، زادت قوة الثني المطلوبة. وهذا من أهم اعتبارات الإنتاج. قد يساعد اختيار قالب أصغر في الحصول على نصف قطر أضيق، ولكنه قد يدفع الماكينة إلى حافة طاقتها القصوى. وهذا يزيد الضغط على الهيكل، والمثقب، والقالب، والنظام الهيدروليكي.

يقلل فتح القالب على شكل حرف V الأكبر من متطلبات الحمولة. وهذا مفيد في عمليات الثني الطويلة، والمواد السميكة، والإنتاج بكميات كبيرة حيث يكون عمر الأدوات وحمل الماكينة مهمين. مع ذلك، قد يؤدي استخدام قالب كبير الحجم إلى إنشاء نصف قطر كبير جدًا أو زيادة الارتداد المرن إلى ما يتجاوز الحدود المقبولة.

يجب على عملية الثني الاحترافية التحقق من الحمولة قبل اختيار فتحة V أصغر. ينبغي التعامل مع اختيار الأدوات وحساب الحمولة معًا، وليس بشكل منفصل.

توصيات خاصة بالمواد لفتحات V

الفولاذ الطري

يُعدّ الفولاذ الطري المادة الأكثر قابلية للتنبؤ في عمليات ثني المكابس العامة. في معظم تطبيقات الثني الهوائي، تُعدّ قاعدة 8× فعّالة. يبدأ قياس قطعة من الفولاذ الطري بسمك 3 مم عادةً بـ V24، بينما يبدأ قياس قطعة من الفولاذ الطري بسمك 4 مم غالبًا بـ V32. يتميز الفولاذ الطري عادةً بمرونة ارتداد معتدلة، وقابلية تشكيل جيدة، وسلوك ثني مستقر.

الفولاذ المقاوم للصدأ

يتطلب الفولاذ المقاوم للصدأ عناية خاصة نظرًا لارتفاع مقاومته للشد ومرونته العالية. في العديد من بيئات الإنتاج، يستفيد الفولاذ المقاوم للصدأ من الفتحات على شكل حرف V التي تتراوح سماكتها بين 8 و10 أضعاف. على سبيل المثال، قد يُستخدم V24 كنقطة بداية لمكون من الفولاذ المقاوم للصدأ 304 بسماكة 3 مم، ولكن يمكن النظر في استخدام V30 أو V32 إذا تطلب الجزء نصف قطر أكبر، أو ضغطًا سطحيًا أقل، أو جودة مظهرية أفضل.
يكمن التحدي في خاصية الارتداد المرن. قد تقلل الفتحات الأكبر على شكل حرف V من الإجهاد السطحي، ولكنها قد تزيد من الاستعادة المرنة. بالنسبة للفولاذ المقاوم للصدأ، يجب أن يوازن القرار النهائي بين نصف القطر، والارتداد المرن، والحمولة، والمظهر.

الألومنيوم

تعتمد عملية ثني الألومنيوم بشكل كبير على السبيكة ودرجة صلابتها. فالألومنيوم اللين يتحمل عادةً ثنيات أكثر حدة، بينما تتطلب درجات الصلابة العالية أنصاف أقطار أكبر لتجنب التشققات. ويُستخدم عادةً نطاق فتحة على شكل حرف V يتراوح بين 6 و10 أضعاف سُمك القطعة، وذلك حسب القطعة وحالة المادة. أما بالنسبة لقطع الألومنيوم الزخرفية، فإن حماية السطح وتلميع الأدوات أمران بالغا الأهمية.

لوح ثقيل

يتطلب ثني الصفائح السميكة عادةً فتحات على شكل حرف V أكبر، تصل في كثير من الأحيان إلى 10 أو 12 ضعف سمكها أو أكثر. والسبب الرئيسي هو قوة الضغط. فالمواد السميكة تُولّد قوة تشكيل عالية، كما أن الفتحة الأكبر على شكل حرف V تُساعد في تقليل الحمل على الماكينة وإطالة عمر أدوات التشكيل. بالنسبة لتطبيقات الصفائح السميكة، يجب فحص قدرة الماكينة، وتصنيف أدوات التشكيل، وطول الثني بدقة.

دراسات حالة عملية في الهندسة

العلبة 1 - غلاف من الفولاذ الطري بسمك 3 مم

استخدمت ورشة تصنيع تُنتج علبًا صناعية مادة V24 للفولاذ الطري بسماكة 3 مم. وكانت النتيجة نصف قطر انحناء ثابت، وحمولة قابلة للتحكم، وانحناءات بزاوية 90 درجة متناسقة بعد تعويض الزاوية العادية. هذا مثال نموذجي يُظهر فعالية قاعدة 8×.

العلبة 2 – 3 مم لوحة من الفولاذ المقاوم للصدأ 304

تم اختبار فتحة V24 نفسها على فولاذ مقاوم للصدأ 304 بسماكة 3 مم. كان الانحناء مقبولاً، لكن الارتداد كان أعلى من الفولاذ الطري. قام المشغل بضبط الزاوية المبرمجة وتحقق من القطعة النهائية بنماذج انحناء قبل الإنتاج.

الحالة 3 - مكون زخرفي من الفولاذ المقاوم للصدأ

أظهرت لوحة زخرفية من الفولاذ المقاوم للصدأ علامات واضحة عند ثنيها بفتحة أصغر. أما الفتحة الأكبر على شكل حرف V فقد قللت الضغط الموضعي على سطح المادة وحسّنت المظهر، على الرغم من الحاجة إلى تعويض إضافي للارتداد.

العلبة 4 - غلاف إلكترونيات من الألومنيوم

تطلّب غلاف من الألومنيوم بسماكة ٢ مم ثنيًا دقيقًا دون تشقق. استند اختيار الأدوات إلى حالة السبيكة، وكان التركيز على نصف القطر وليس السماكة فقط. وقد وفّر الفتح النهائي على شكل حرف V نصف قطر ثابتًا وجودة تجميلية مقبولة.

الحالة 5 - جزء هيكلي من صفيحة سميكة

تم اختبار قطعة من الفولاذ الكربوني بقطر 12 مم مبدئيًا باستخدام فتحة قالب أصغر. كانت قوة الضغط عالية جدًا بالنسبة للإنتاج الفعال. أدى زيادة فتحة القالب على شكل حرف V إلى تقليل الحمل على الماكينة وتحسين عمر الأداة مع الحفاظ على هندسة القطعة مقبولة.

أخطاء شائعة في اختيار فتحات V

· استخدام نفس فتحة V لكل مادة.

· اتباع قاعدة 8× دون التحقق من نصف القطر أو الارتداد.

· اختيار قالب أصغر فقط لإنشاء انحناء أكثر إحكامًا، دون التحقق من الحمولة.

· تجاهل متطلبات جودة السطح للأجزاء الزخرفية.

· تغيير الأدوات أثناء الإنتاج دون تحديث افتراضات النمط المسطح.

· تخطي عملية ثني العينات قبل بدء الإنتاج على دفعات.

· استخدام قوالب بالية وافتراض أن المشكلة تكمن فقط في معايرة الآلة.

· التعامل مع اختيار رقاقة V كعادة إعداد بدلاً من كونه قرارًا هندسيًا.

التعليمات

س: ما هو شكل الفتحة على شكل حرف V الذي يجب أن أستخدمه للفولاذ الطري بسمك 3 مم؟
ج: V24 هي نقطة انطلاق شائعة لثني الهواء.

س: هل قاعدة 8× صحيحة دائماً؟
ج: لا. إنها نقطة انطلاق عملية، وليست قاعدة عالمية.

س: هل يؤثر فتح الصمام على شكل حرف V على ارتداد الصمام؟
ج: نعم. الفتحات الأكبر على شكل حرف V تخلق عمومًا أنصاف أقطار أكبر وارتدادًا أكبر.

س: هل يؤثر فتح الصمام على الحمولة؟
ج: نعم. الفتحات على شكل حرف V الأصغر تتطلب قوة انحناء أعلى.

س: ما هو أفضل شكل لفتحة على شكل حرف V للفولاذ المقاوم للصدأ؟
ج: يبدأ العديد من المصنّعين بسماكة تتراوح من 8 إلى 10 أضعاف، وذلك حسب الارتداد، ونصف القطر، ومتطلبات السطح.

س: هل يمكن استخدام قالب V واحد لجميع المواد؟
ج: لا. يجب مراعاة نوع المادة وسمكها ومتطلبات الإنتاج.

س: لماذا تتغير زوايا الانحناء بين دفعات المواد؟
ج: يمكن أن تختلف قوة خضوع المادة وصلابتها بين الدفعات، مما يؤثر على ارتدادها.

س: هل يجب عليّ إجراء اختبارات الانحناء؟
ج: نعم. اختبارات الانحناء ضرورية قبل الإنتاج الضخم، وخاصة بالنسبة للفولاذ المقاوم للصدأ والأجزاء الدقيقة.
