دليل هندسي عملي حول بدل الانحناء، وخصم الانحناء، ومعامل K، ونصف القطر الداخلي، ودقة إنتاج مكابس الثني
في تصنيع الصفائح المعدنية، يعتبر النمط المسطح الدقيق أساسًا لجزء نهائي دقيق.
قد تُشكّل مكبس الثني زاوية الانحناء الصحيحة، وقد يتم اختيار الأدوات المناسبة، وقد يُكمل المشغل عملية الإعداد بشكل صحيح. ولكن إذا كان طول النموذج المسطح خاطئًا، فستظل أبعاد القطعة النهائية خاطئة.
هذه إحدى أكثر المشاكل شيوعًا في إنتاج مكابس الثني. قد تبدو القطعة صحيحة بعد ثنيها، ولكن... طول الشفةقد لا يتطابق الحجم الكلي أو موضع الثقب أو أبعاد التجميع مع الرسم. في كثير من الحالات، لا يكمن السبب الرئيسي في الآلة، بل في حسابات النمط المسطح.
بدل الانحناء، خصم الانحناءيُعد كل من معامل الانحدار (K) ومعامل الانحدار (K-factor) من أهم المفاهيم المستخدمة في حساب أنماط الصفائح المعدنية المسطحة. وهي مفاهيم مترابطة بشكل وثيق، لكنها ليست متطابقة.
· يُشير مصطلح "بدل الانحناء" إلى طول المادة الممتد عبر منطقة الانحناء.
· يصف مصطلح "خصم الانحناء" مقدار الطول الذي يجب خصمه من الأبعاد الخارجية للحصول على طول النمط المسطح.
· عامل K يصف موضع المحور المحايد داخل سمك المادة ويؤثر بشكل مباشر على بدل الانحناء.
لا يتم إنشاء الأنماط المسطحة الدقيقة بواسطة برامج التصميم بمساعدة الحاسوب (CAD) وحدها، بل تعتمد على سمك المادة. نصف القطر الداخلي، اختيار الأدوات، طريقة الثني، سلوك المواد، إعداد مكبس الفرامل، والتحقق من صحة الإنتاج الفعلي.
في العديد من ورش التصنيع، يتم ملاحظة مشاكل الانحناء لأول مرة على طاولة الفحص أو أثناء التجميع.
قد تكون زاوية الانحناء مقبولة، لكن القطعة لا تزال تفشل بسبب عدم دقة الأبعاد. قد تكون الحافة طويلة جدًا. قد يكون الثقب قريبًا جدًا من الانحناء. قد لا تتطابق القطعتان أثناء اللحام. قد لا يُغلق الغلاف بشكل صحيح. قد لا يتطابق الدعامة مع القطعة المقابلة لها.
غالباً ما تنشأ هذه المشاكل من تطوير نمط مسطح غير صحيح.
· أبعاد الشفة غير صحيحة
· تركيب غير متقن
· ضبط اللحام
· عدم محاذاة الثقوب بعد الثني
· زيادة الخردة
· وقت إضافي لإعداد الآلة
· ثني تجريبي متكرر
· ارتفاع تكلفة العمالة
· تأخر التسليم
التكلفة الحقيقية لا تقتصر على الصفائح المعدنية فقط مادةوتأتي التكلفة الأكبر من إعادة العمل والتفتيش وتعديلات البرمجة المتكررة ووقت المشغل وتأخيرات الإنتاج اللاحقة.
تستطيع برامج التصميم بمساعدة الحاسوب الحديثة توليد أنماط مسطحة للصفائح المعدنية تلقائيًا. وهذا مفيد، ولكنه لا يضمن دقة الإنتاج.
تتطلب أنظمة التصميم بمساعدة الحاسوب عادةً قيم إدخال مثل سمك المادة، وزاوية الانحناء، ونصف القطر الداخلي، ومعامل K، وبدل الانحناء، وخصم الانحناء، وبيانات جدول الانحناء.
إذا لم تستند هذه القيم إلى ظروف الإنتاج الحقيقية، فقد يكون النمط المسطح خاطئًا حتى عندما يبدو نموذج التصميم بمساعدة الحاسوب مثاليًا.
من الأخطاء الشائعة افتراض أن عامل K الافتراضي في برامج التصميم بمساعدة الحاسوب ينطبق على جميع المواد، وجميع السماكات، وجميع الأدوات، وجميع طرق الثني.
· درجة المادة وسماكة التفاوت المسموح به
· قوة الخضوع و ارتداد زنبركي سلوك
· نصف القطر الداخلي و فتحة على شكل حرف V
· نصف قطر الثقب وحالة الأدوات
· التحكم بالهواء، الوصول إلى القاع، أو سك العملة
· إعداد المشغل وقابلية تكرار الآلة

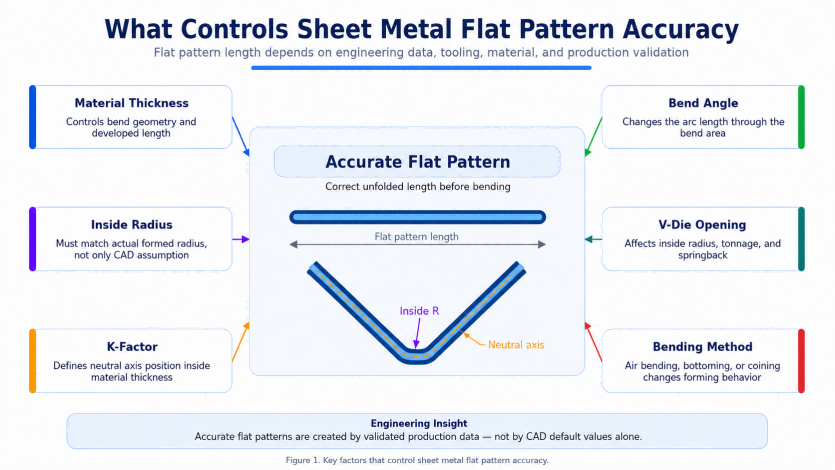

الشكل 1. العوامل الرئيسية التي تتحكم في دقة النمط المسطح للصفائح المعدنية.
سماحية الانحناء هي طول المادة المطلوبة لتشكيل منطقة الانحناء.
عند ثني الصفائح المعدنية، لا تنطوي المادة ببساطة على خط حاد، بل يكون للثنية نصف قطر. تنضغط المادة على طول الجانب الداخلي للثنية، بينما تتمدد المادة على طول الجانب الخارجي.
توجد طبقة بين السطحين الداخلي والخارجي لا تتمدد أو تنضغط بشكل ملحوظ. تُسمى هذه الطبقة بالمحور المحايد.
يتم حساب بدل الانحناء على طول هذا المحور المحايد عبر الانحناء. وببساطة، يمثل بدل الانحناء طول القوس المتكون لمنطقة الانحناء.
صيغة بدل الانحناء الشائعة |
إذا كانت مساحة الانحناء كبيرة جدًا، يصبح النمط المسطح طويلًا جدًا. وإذا كانت مساحة الانحناء صغيرة جدًا، يصبح النمط المسطح قصيرًا جدًا. في الأجزاء متعددة الانحناءات، قد تتراكم الأخطاء الصغيرة وتتحول إلى أخطاء جسيمة.
خصم الانحناء وهي طريقة أخرى تستخدم لحساب طول النمط المسطح.
بدلاً من إضافة طول الانحناء المتطور إلى الأجزاء المستقيمة، يبدأ خصم الانحناء من الأبعاد الخارجية للجزء المشكل ويطرح تأثير المادة للانحناء.
في أعمال تشكيل الصفائح المعدنية العملية، تحدد العديد من الرسومات الأجزاء باستخدام الأبعاد الخارجية. ويساعد خصم الانحناء على تحويل تلك الأبعاد الخارجية إلى النمط المسطح الصحيح.
بعبارات بسيطة، فإن خصم الانحناء هو المقدار الذي يتم إزالته من إجمالي الأبعاد الخارجية للحصول على طول النمط المسطح.
علاقة استنتاج الانحناء البسيط |
يُستخدم تقليل الانحناء بشكل شائع لأنه عملي في عمليات التصنيع داخل المصانع. وبمجرد التحقق من صحته، يمكن أن تساعد جداول تقليل الانحناء المشغلين والمهندسين على إنتاج أجزاء قابلة للتكرار بشكل أسرع.
عامل K يصف موقع المحور المحايد داخل سمك المادة.
يتم التعبير عنه كنسبة: عامل K = المسافة من السطح الداخلي إلى المحور المحايد / سمك المادة.
يؤثر عامل K بشكل مباشر على مقدار الانحناء المسموح به. فإذا تغير عامل K، يتغير مقدار الانحناء المسموح به المحسوب، ويتغير طول النمط المسطح.
معامل K ليس ثابتًا عالميًا. يمكن أن يتأثر بنوع المادة، وسماكتها، ونصف قطرها الداخلي، وزاوية الانحناء، وطريقة الانحناء، وهندسة الأدوات، وفتحة قالب V، ونصف قطر المثقب، والصلابة، و ارتداد زنبركي سلوك.

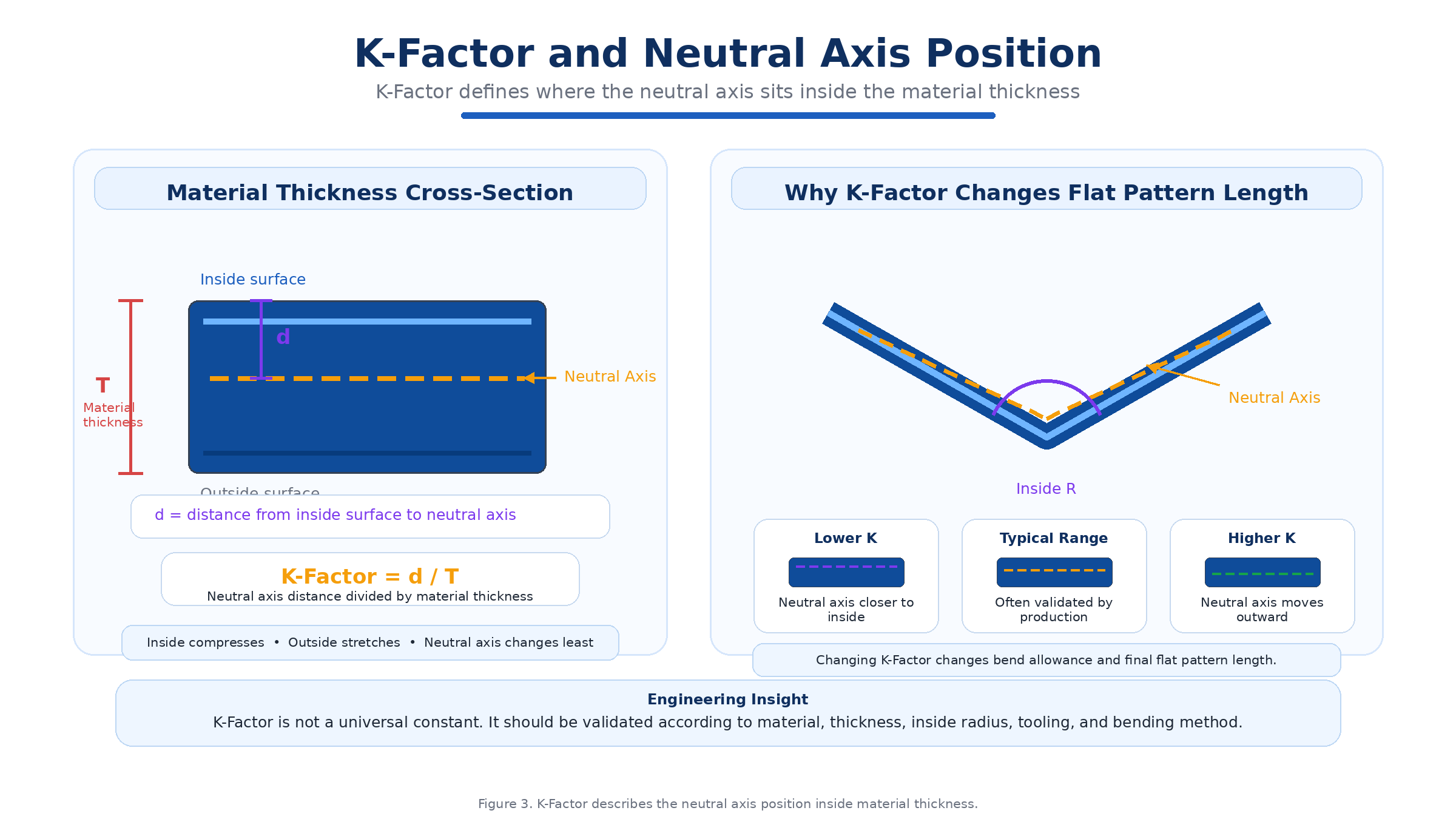

الشكل 2. يصف عامل K موضع المحور المحايد داخل سمك المادة.
يرتبط كل من بدل الانحناء، وخصم الانحناء، وعامل K، لكنهما يخدمان أغراضًا مختلفة.
· إجابات بدل الانحناء: ما هو طول المادة المستخدم خلال الانحناء؟
· إجابات خصم الانحناء: ما هو المقدار الذي يجب خصمه من الأبعاد الخارجية للحصول على النمط المسطح؟
· إجابات عامل K: أين يقع المحور المحايد داخل سمك المادة؟
مفهوم | الغرض الرئيسي | معنى الإنتاج |
بدل الانحناء | حساب طول الانحناء المتطور | تُستخدم لبناء طول النمط المسطح من الأجزاء المستقيمة |
خصم الانحناء | يحول الأبعاد الخارجية المشكلة إلى طول مسطح | تُستخدم لطرح تأثير الانحناء من الأبعاد الخارجية |
عامل كيه | يحدد موضع المحور المحايد | يؤثر على حساب بدل الانحناء |

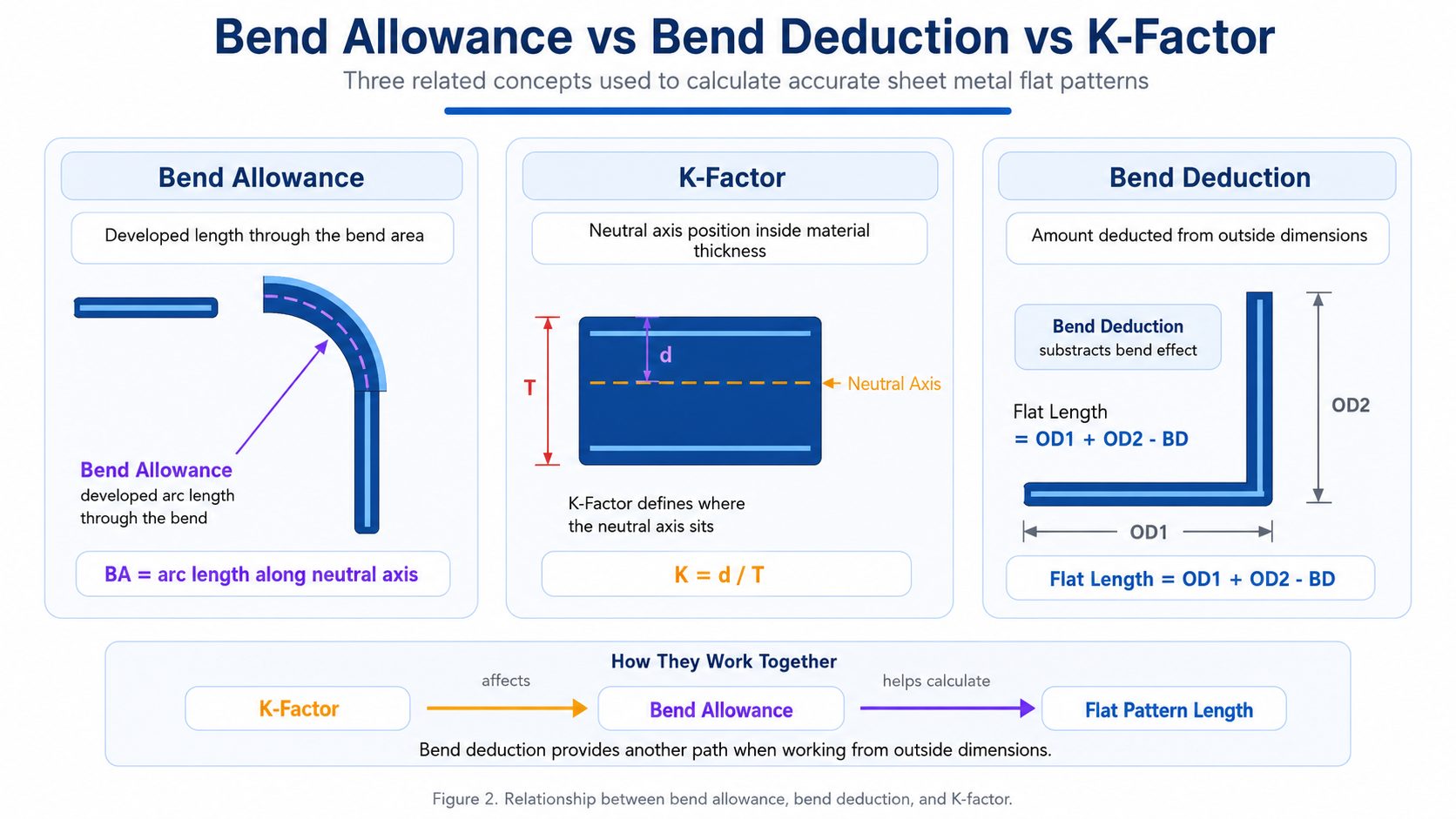

الشكل 3. العلاقة بين بدل الانحناء، وخصم الانحناء، ومعامل K.
يُعد نصف القطر الداخلي أحد أهم المتغيرات في حساب النمط المسطح.
إذا كان نصف القطر الداخلي الفعلي مختلفًا عن افتراض التصميم بمساعدة الحاسوب، فقد يصبح طول النمط المسطح غير دقيق.
على سبيل المثال، إذا افترض برنامج التصميم بمساعدة الحاسوب (CAD) نصف قطر داخلي صغير ولكن في الواقع التحكم بالهواء تؤدي هذه العملية إلى نصف قطر داخلي أكبر، وقد لا يتطابق النمط المسطح المحسوب مع الجزء المشكل فعليًا.
هذا شائع في ثني الهواء لأن نصف القطر الداخلي يتأثر بشدة بـ فتحة على شكل حرف Vتؤدي فتحة V الأكبر عمومًا إلى نصف قطر داخلي أكبر. أما فتحة V الأصغر فتؤدي عمومًا إلى نصف قطر داخلي أصغر، ولكنها تتطلب حمولة أكبر وقد تزيد من علامات السطح.
تؤثر فتحة القالب على شكل حرف V على عملية الثني بعدة طرق. فهي تؤثر على نصف القطر الداخلي، مطلوب حمولة، سلوك الارتداد المرن، وعلامات السطح، وثبات الزاوية، وبدل الانحناء، وخصم الانحناء.
ولهذا السبب قد لا يكون النمط المسطح المحسوب لفتحة قالب V واحدة دقيقًا عندما يستخدم المشغل فتحة قالب مختلفة على الآلة.
المشكلة لا تكمن فقط في المشغل، بل في عدم وجود ترابط بين افتراضات التصميم ثلاثي الأبعاد واختيار الأدوات الفعلية.

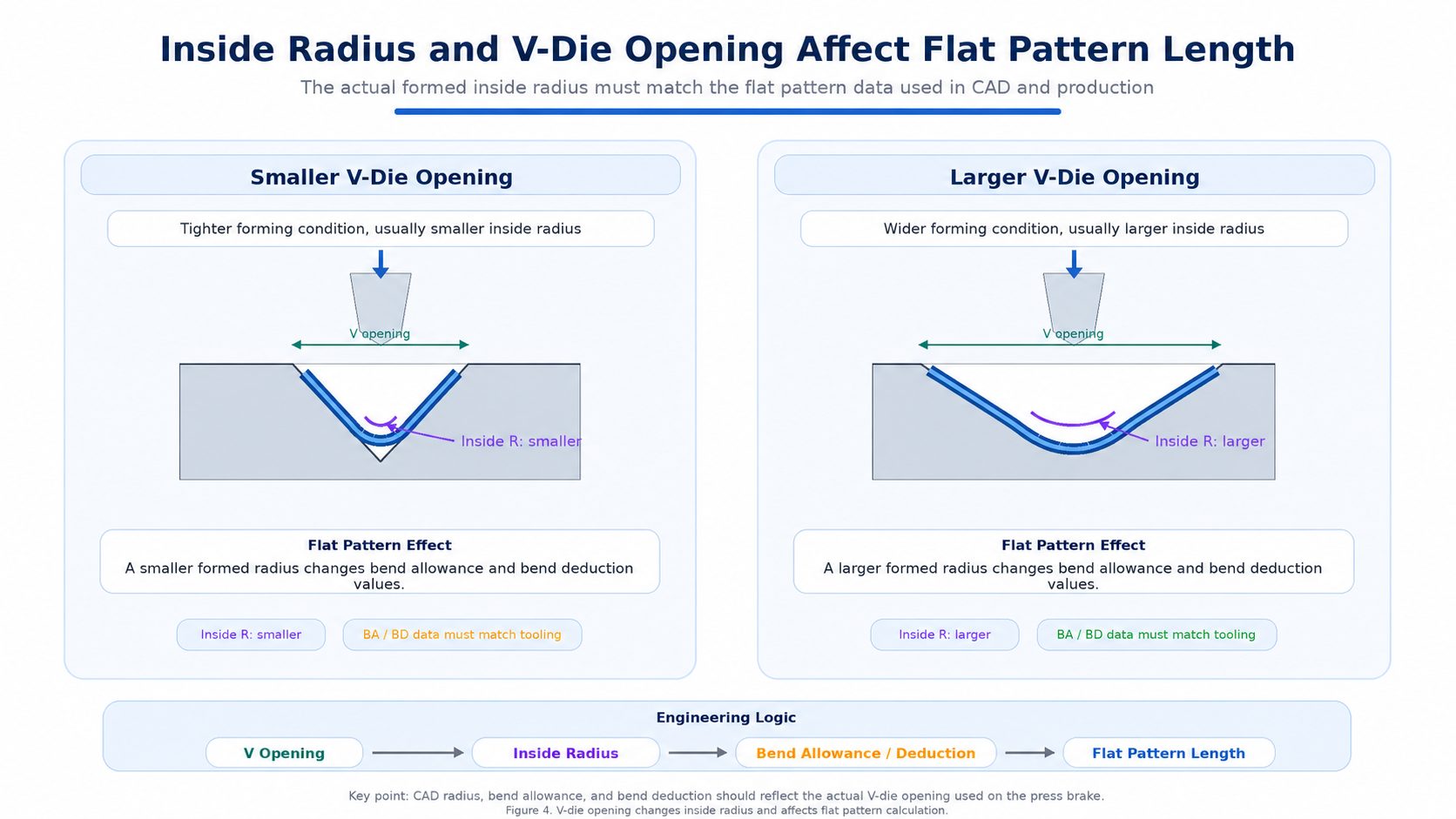

الشكل 4. تغيرات فتحة القالب على شكل حرف V داخل نصف القطر وتؤثر على حساب النمط المسطح.
الانحناء الهوائي، والوصول إلى القاع، والتشكيل بالسك يمكن أن ينتج عنها أنصاف أقطار داخلية مختلفة وسلوك تشوه مادي مختلف.
في عملية ثني الهواء، غالبًا ما يتم التحكم في نصف القطر الداخلي بواسطة فتحة قالب V أكثر من التحكم بواسطة نصف قطر المثقب. وهذا يجعل التحكم بالهواء مرن، ولكنه يعني أيضًا أن حساب النمط المسطح يجب أن يعكس فتحة القالب الفعلية المستخدمة في الإنتاج.
في عملية التشكيل السفلي، يتم تشكيل المادة بالقرب من زاوية الأدوات، ويكون لهندسة الأدوات تأثير أقوى على الانحناء النهائي.
في عملية سك العملات، يتم دفع المادة بشكل أعمق في هندسة الأداة تحت ضغط عالٍ، مما قد يغير تدفق المواد ويقلل من الارتداد.
القاعدة العملية هي: لا تستخدم قاعدة نمط مسطح واحدة لكل طريقة ثني.
تختلف المواد المختلفة في سلوكها أثناء الانحناء.
الفولاذ الطري، الفولاذ المقاوم للصدأالفولاذ المجلفن، الألومنيوملا تتمدد المواد النحاسية والفولاذ عالي القوة، ولا تنضغط، ولا تعود إلى وضعها الأصلي بنفس الطريقة تمامًا.
يمكن أن تؤثر الاختلافات المادية ارتداد زنبركي، داخل نصف القطر، مطلوب حمولة، موضع المحور المحايد، بدل الانحناء، خصم الانحناء، وأبعاد الجزء النهائي.
لهذا السبب غالباً ما يقوم المصنعون المحترفون ببناء مكونات داخلية قواعد بيانات الموادبمرور الوقت، تصبح هذه البيانات أكثر قيمة من القيم العامة في الكتب المدرسية لأنها تعكس ظروف الإنتاج الحقيقية.
برامج التصميم بمساعدة الحاسوب (CAD) هي أداة وليست ضمانًا. قد لا تتطابق قيم معامل K الافتراضية مع المواد الفعلية المستخدمة. أدواتأو طريقة الثني.
تختلف المواد في سلوكها. الفولاذ الطري، الفولاذ المقاوم للصدأولا ينبغي للألمنيوم أن يستخدم دائماً نفس افتراضات النمط المسطح.
إذا كان نصف القطر الداخلي المتشكل فعليًا مختلفًا عن نصف القطر المصمم بواسطة برنامج التصميم بمساعدة الحاسوب (CAD)، فقد يكون النمط المسطح خاطئًا.
يمكن أن يؤدي تغيير فتحة V إلى تغيير نصف القطر الداخلي وبالتالي التأثير على بدل الانحناء وخصم الانحناء.
قد لا تنطبق طاولة الثني المصممة للثني الهوائي على عملية التشكيل السفلي أو السك.
قد يقوم المشغل بضبط زاوية الانحناء حتى تصبح صحيحة، ولكن إذا كان طول النمط المسطح خاطئًا، فستظل الأبعاد النهائية تفشل.
تقوم العديد من المصانع بحل نفس المشكلة بشكل متكرر لأنها لا تسجل بيانات الإعداد المعتمدة.
حتى نفس نوعية المواد قد تختلف بين الموردين أو الدفعات. لذا، يبقى التحقق من صحة الإنتاج أمراً بالغ الأهمية.
واجهت إحدى الشركات المصنعة للعلب الكهربائية المصنوعة من الفولاذ المقاوم للصدأ أخطاء متكررة في الأبعاد بعد عملية الثني.
كانت زوايا الانحناء قريبة من المطلوب، لكن أبعاد الغلاف النهائية لم تتطابق مع متطلبات التجميع. قام المشغلون بتعديل زاوية الانحناء عدة مرات، لكن المشكلة استمرت.
بعد التحقيق، وجد الفريق الهندسي أن النمط المسطح المصمم باستخدام برنامج التصميم بمساعدة الحاسوب (CAD) استخدم معامل K افتراضيًا مناسبًا في الأصل للفولاذ الطري. وقد أظهرت مادة الفولاذ المقاوم للصدأ الفعلية سلوكًا مختلفًا في الارتداد ونصف القطر.
تمثلت الإجراءات التصحيحية في إنشاء طاولة ثني خاصة بالفولاذ المقاوم للصدأ بناءً على اختبارات الإنتاج الفعلية. قام الفريق بقياس الأجزاء المشكلة، وتحديث قيم خصم الثني، وتوثيق شروط الأدوات الموصى بها.
الدرس واضح: بيانات النمط المسطح الخاصة بالمواد ضرورية لتصنيع الصفائح المعدنية الدقيقة.
أنتجت ورشة تصنيع مجموعة من الأقواس باستخدام تقنية الثني الهوائي. افترض نموذج التصميم بمساعدة الحاسوب نصف قطر داخلي صغير، لكن الإنتاج الفعلي استخدم فتحة على شكل حرف V أكبر.
كانت الزوايا صحيحة في الأجزاء النهائية، لكن أبعاد الحافة كانت مختلفة قليلاً عن الرسم. تفاقمت المشكلة أثناء التجميع لأن ثقوب الدعامة لم تعد متطابقة.
كان السبب الجذري هو عدم التوافق بين افتراضات نصف القطر في التصميم بمساعدة الحاسوب والأدوات الفعلية.
كان الحل هو تحديث حساب النمط المسطح باستخدام نصف القطر الداخلي الفعلي المُشكَّل من فتحة قالب V المُختارة. كما أضاف الفريق الهندسي ملاحظة إلى الرسم تُحدد فتحة القالب المُوصى بها للإنتاج المستقبلي.
الدرس المستفاد: تعتمد دقة النمط المسطح على الأدوات الفعلية، وليس فقط على هندسة التصميم بمساعدة الحاسوب (CAD).
قامت شركة تصنيع بإنتاج قطعة معدنية متعددة الانحناءات. نجح المشغل في ضبط زوايا الانحناء لتتوافق مع الرسم. ومع ذلك، ظل الطول الإجمالي النهائي غير صحيح.
اشتبه الفريق في البداية بوجود خطأ في المقياس الخلفي، لكن الفحص أظهر أن المقياس الخلفي كان دقيقًا.
تكمن المشكلة الحقيقية في تراكم أخطاء النمط المسطح عبر عدة ثنيات. كل ثنية كانت تعاني من عدم تطابق طفيف في خصم الثنية. كانت ثنية واحدة مقبولة، لكن الخطأ المتراكم عبر القطعة تسبب في فشل البعد النهائي.
كان الإجراء التصحيحي هو التحقق من صحة قيم خصم الانحناء من خلال قسيمة اختبار وتحديث جدول الانحناء.
الدرس المستفاد: تتطلب الأجزاء متعددة الانحناءات بيانات معتمدة بشأن بدل الانحناء وخصم الانحناء لأن الأخطاء الصغيرة يمكن أن تتراكم.
لا تعتمد فقط على الأسماء الاسمية للمواد. تأكد من درجة المادة وسماكتها وموردها إن أمكن.
يجب أن يتطابق نصف القطر الداخلي المستخدم في التصميم بمساعدة الحاسوب مع نصف القطر الناتج عن الأدوات المختارة وطريقة الثني.
إذا استخدم المشغلون فتحات V مختلفة لنفس الجزء، فقد تتغير نتائج النمط المسطح.
استخدم قيم التصميم بمساعدة الحاسوب كنقطة بداية، ثم قم بالتعديل بناءً على نتائج الإنتاج المقاسة.
بالنسبة للمواد والسماكات الشائعة، يمكن لجداول خصم الانحناء المعتمدة أن تقلل من المحاولات والأخطاء المتكررة.
قبل بدء عمليات الإنتاج الكبيرة، يمكن أن تساعد عينات الاختبار في تأكيد مقدار الانحناء المسموح به، وخصم الانحناء، ونصف القطر الداخلي، و ارتداد زنبركي سلوك.
بمجرد إنتاج جزء بنجاح، قم بتسجيل المادة، والأدوات، وفتحة V، ونصف القطر، ومعامل K، وخصم الانحناء، ونتيجة الفحص.
يجب على مهندسي التصميم بمساعدة الحاسوب ومشغلي مكابس الثني استخدام نفس الافتراضات. ينبغي ربط الرسم والبرنامج والأدوات وإعدادات الآلة.
· تم تأكيد جودة المادة
· تم تأكيد سمك المادة
· تم تأكيد زاوية الانحناء
· نصف القطر الداخلي تم التحقق
· تم تحديد فتحة قالب V
· تم فحص نصف قطر الثقب
· تم تأكيد طريقة الثني
· عامل K تمت المراجعة
· تم حساب بدل الانحناء
· تم التحقق من صحة استنتاج الانحناء
· تم أخذ سلوك الارتداد المرن في الاعتبار
· تم التخطيط لفحص القطعة الأولى
· تم تسجيل بيانات الإنتاج بعد عملية الثني الناجحة

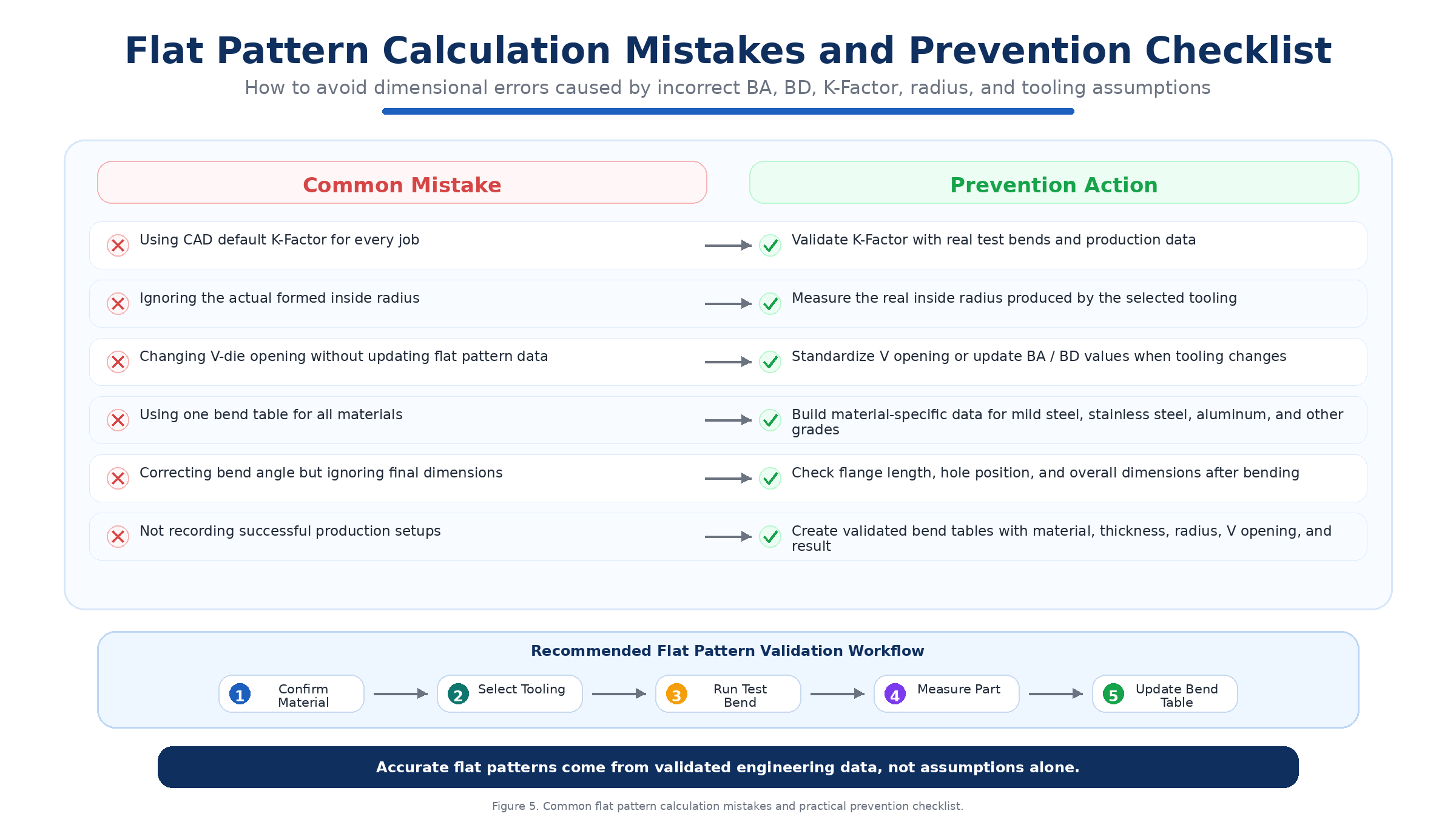

الشكل 5. أخطاء شائعة في حساب الأنماط المسطحة وقائمة مرجعية عملية للوقاية منها.
لمساعدة المصنعين على تحسين حساب النمط المسطح ودقة ثني مكابس الفرامل، يوفر مركز ZYCO الهندسي أدوات عملية وأدلة هندسية.
يُقصد ببدل الانحناء طول المادة الممتدة عبر منطقة الانحناء. أما خصم الانحناء فهو المقدار الذي يُخصم من الأبعاد الخارجية لحساب طول النموذج المسطح.
معامل K هو النسبة التي تصف موضع المحور المحايد داخل سمك المادة. وهو يؤثر على بدل الانحناء وطول النمط المسطح.
قد تكون زاوية الانحناء صحيحة، ولكن النمط المسطح قد يظل خاطئًا إذا كانت افتراضات بدل الانحناء، أو خصم الانحناء، أو نصف القطر الداخلي، أو عامل K غير صحيحة.
نعم. يؤثر فتح قالب V على نصف القطر الداخلي، والارتداد، والقوة، وطول النمط المسطح، خاصة في التحكم بالهواء.
لا. قد تتطلب المواد المختلفة وطرق الثني قيمًا مختلفة لمعامل K. يوصى بالتحقق من صحة الإنتاج.
قد لا تتطابق الإعدادات الافتراضية للتصميم بمساعدة الحاسوب مع خصائص المواد الفعلية أو الأدوات أو طريقة الثني أو ظروف إعداد مكبس الفرامل.
قياس الأجزاء المشكلة فعلياً، والتحقق من نصف القطر الداخلي، وتوحيد الأدوات، وبناء جداول خصم الانحناء، واستخدام قسائم الاختبار، وتسجيل بيانات الإنتاج الناجحة.
لا يُعد أيٌّ منهما أفضل بشكلٍ مطلق، فهما طريقتان مختلفتان للحساب. يُستخدم بدل الانحناء غالبًا لحساب الطول النهائي، بينما يُستخدم خصم الانحناء عادةً عند العمل من الأبعاد الخارجية.
لا يتم إنشاء أنماط الصفائح المعدنية المسطحة الدقيقة بواسطة برامج التصميم بمساعدة الحاسوب (CAD) وحدها، بل يتم إنشاؤها من خلال ربط الحسابات الهندسية بظروف الإنتاج الفعلية لمكابس الثني.
يُعدّ كلٌّ من بدل الانحناء، وخصم الانحناء، ومعامل K مفاهيم أساسية لحساب طول النمط المسطّح، ولكن يجب فهمها فهمًا صحيحًا. يصف بدل الانحناء طول الانحناء المُطوَّر. ويُحوّل خصم الانحناء الأبعاد الخارجية إلى طول مسطّح. ويُحدّد معامل K موضع المحور المحايد ويؤثّر على بدل الانحناء.
في الإنتاج الحقيقي، تتأثر هذه القيم بسمك المادة، ونصف القطر الداخلي، وفتحة قالب V، وطريقة الثني، وهندسة الأدوات، والارتداد المرن، وإعداد الآلة.
غالباً ما يواجه المصنّعون الذين يعتمدون فقط على قيم التصميم بمساعدة الحاسوب الافتراضية أخطاءً متكررة في الأبعاد. أما المصنّعون الذين يتحققون من صحة بيانات الثني، ويوحدون الأدوات، ويسجلون نتائج الإنتاج، ويبنون جداول ثني داخلية، فيحققون دقة أفضل ونتائج تصنيع أكثر اتساقاً.
إن نظام حساب الأنماط المسطحة الأكثر موثوقية لا يعتمد على النظرية وحدها، بل يعتمد على المبادئ الهندسية، والتحقق من صحة الإنتاج، والتحسين المستمر للبيانات.
