اختيار سعة الآلة

الجدول 3. دليل نسبة تحميل الإنتاج المستمر

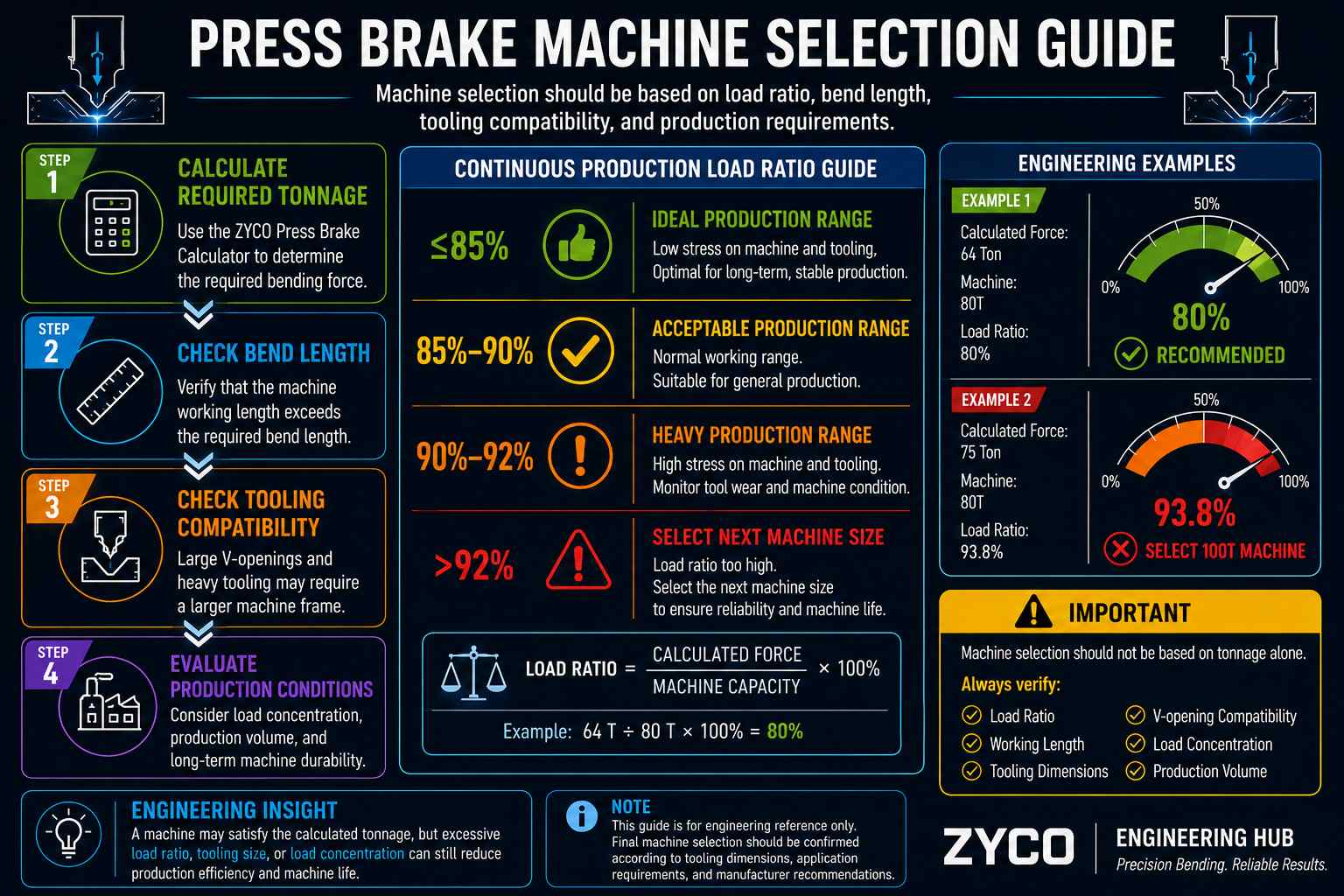

الشكل 7. دليل اختيار آلة ثني الصفائح بناءً على نسبة الحمل، وطول الانحناء، وتوافق الأدوات، ومتطلبات الإنتاج.

إن اختيار الآلة يتطلب أكثر من مجرد مطابقة متطلبات الحمولة النظرية.

تقييم ورش التصنيع الاحترافية لما يلي:

متطلبات الإنتاج المستقبلية

مرونة الأدوات

هوامش الأمان

تنوع المواد

الإنتاج

تشمل نطاقات اختيار الآلات النموذجية ما يلي:

إن الآلة التي بالكاد تفي بالمتطلبات الحالية قد تحد من فرص الإنتاج المستقبلية.

تحليل توافق الأدوات

تتوقف العديد من أدلة الحمولة بعد حساب القوة.

يدرك مهندسو التصنيع ذوو الخبرة أن عمليات الثني الناجحة تتطلب تقييمًا إضافيًا.

يعتبر:

المادة: فولاذ طري 16 مم

الطول: 600 مم

فتحة على شكل حرف V: 160 مم

القوة المحسوبة: حوالي 64 طنًا

للوهلة الأولى، يبدو أن مكبس الفرامل ذو سعة 80 طنًا كافٍ.

ومع ذلك، فإن حساب القوة لا يجيب على العديد من الأسئلة الحاسمة:

هل يمكن للجهاز استيعاب قالب V160 من الناحية الفيزيائية؟

هل توجد فتحة كافية لدخول ضوء النهار؟

هل شوط الآلة كافٍ؟

هل يمكن تركيب الأدوات بأمان؟

على الرغم من أن القوة المطلوبة متواضعة نسبياً، إلا أن متطلبات الأدوات قد تتجاوز القدرات العملية للآلة.

يوضح هذا المثال لماذا لا ينبغي أبدًا أن تحدد الحمولة وحدها مدى ملاءمة الآلة.

تحليل تركيز الحمل

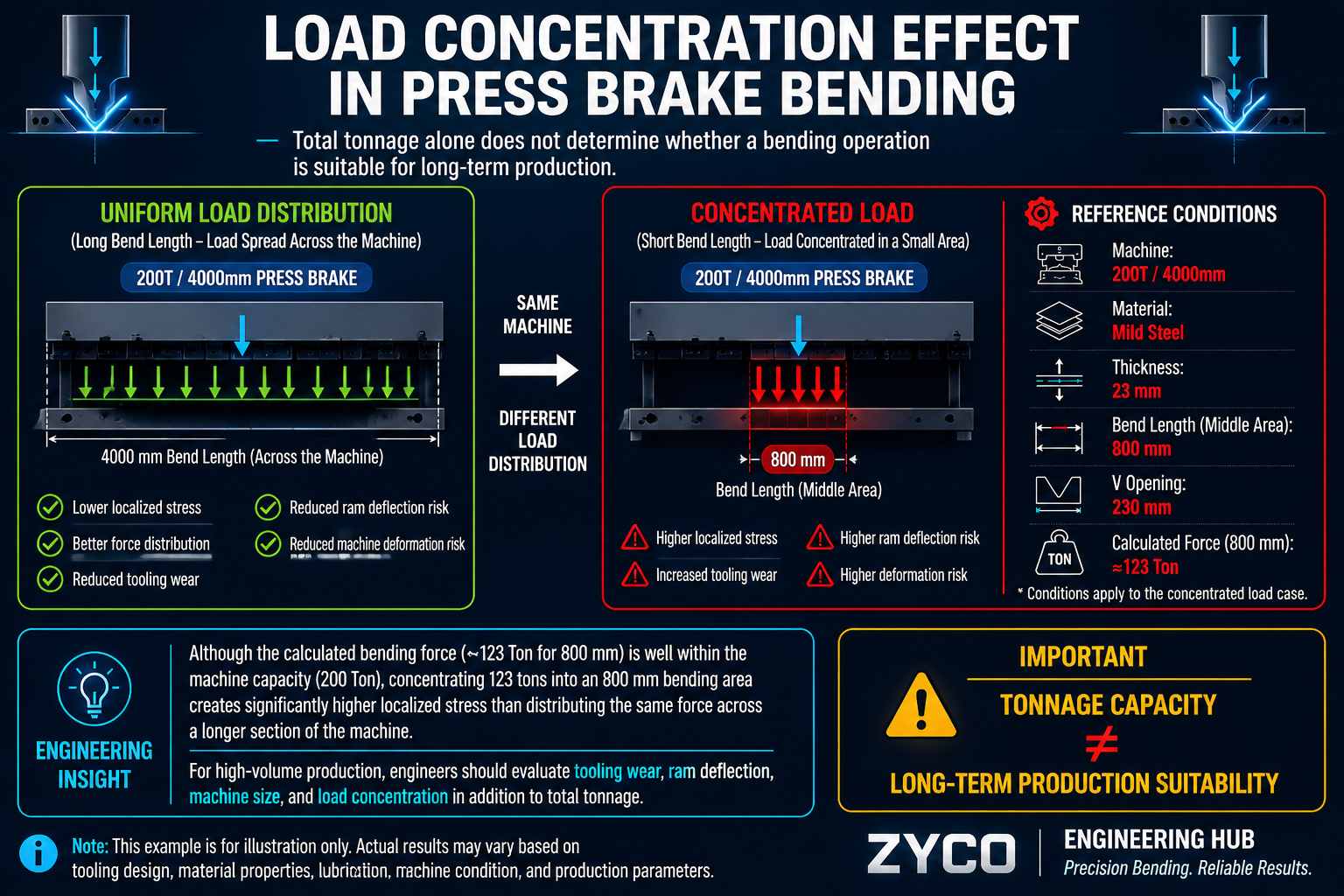

شكل 8تأثير تركيز الحمل في عملية ثني الصفائح المعدنية باستخدام مكابس الثني. يمكن أن تؤدي القوة الموضعية إلى زيادة تآكل الأدوات وإجهاد الماكينة حتى عندما يكون إجمالي الحمولة ضمن السعة المقدرة.

يُعد تركيز الحمل أحد أكثر العوامل التي يتم تجاهلها في تطبيقات الانحناء الثقيل.

يعتبر:

المادة: فولاذ كربوني 23 مم

الطول: 800 مم

فتحة على شكل حرف V: 230 مم

القوة المحسوبة: حوالي 123 طنًا

الآلة: 200 طن / 4000 مم

يستنتج العديد من المشغلين على الفور أن الآلة مناسبة لأن القوة المطلوبة أقل من قدرة الآلة.

ومع ذلك، تتركز القوة بأكملها في نطاق 800 مم فقط من طول العمل.

تشمل العواقب المحتملة ما يلي:

زيادة تآكل المثقب

زيادة تآكل القالب

تآكل التاج العالي

إجهاد الكبش الموضعي

زيادة تحميل الإطارات

هذا لا يجعل العملية غير آمنة بالضرورة.

ومع ذلك، ينبغي على المهندسين تقييم توزيع القوة بدلاً من التركيز حصرياً على إجمالي الحمولة.

لماذا يُعدّ تواتر الإنتاج أمراً مهماً؟

قد تتطلب وظيفتان حسابات حمولة متطابقة، لكنهما تُنتجان محركات مختلفة تمامًاظروف الرؤية.

السيناريو أ:

فولاذ كربوني 16 مم

طول الانحناء 600 مم

20 قطعة شهرياً

السيناريو ب:

فولاذ كربوني 16 مم

طول الانحناء 600 مم

500 قطعة في اليوم

تبقى القوة المحسوبة كما هي.

لا يؤثر ضغط المعدات على ذلك.

زيادة أحجام الإنتاج المرتفعة:

تآكل الأدوات

درجة الحرارة الهيدروليكية

ملابس التتويج

إرهاق الصدمة

متطلبات الصيانة

ولهذا السبب يجب دائمًا مراعاة معدل الإنتاج جنبًا إلى جنب مع حسابات الحمولة.

لا تقتصر مرافق التصنيع الأكثر نجاحًا على تقييم ما إذا كانت الآلة قادرة على أداء عملية الثني فحسب، بل تقيّم أيضًا ما إذا كانت قادرة على أداء تلك العملية بشكل متكرر وفعال ومربح على المدى الطويل.

الفرق بين الحمولة النظرية والحمولة العملية

من أكثر الأخطاء شيوعاً التي يرتكبها المصنعون عديمو الخبرة هو افتراض أن الحمولة المحسوبة وحمولة الإنتاج الفعلية متطابقة دائماً.

في الواقع، ينبغي النظر إلى الحمولة المنتجة بواسطة صيغة حسابية على أنها مرجع هندسي وليس قيمة إنتاج مطلقة.

يتم حساب الحمولة النظرية باستخدام متغيرات معروفة مثل سمك المادة، وطول الانحناء، وحجم الفتحة على شكل حرف V، وقوة المادة. توفر هذه الحسابات نقطة انطلاق ممتازة لاختيار الآلة وتخطيط العمليات.

ومع ذلك، فإن الإنتاج في العالم الحقيقي يُدخل متغيرات إضافية يصعب تمثيلها رياضياً.

وتشمل هذه المتغيرات ما يلي:

تباين دفعات المواد

تباين قوة الخضوع

تآكل الأدوات

حالة الآلة

دقة متناهية

اتساق إعداد المشغل

درجة الحرارة المحيطة

ظروف التشحيم

على سبيل المثال، قد تحمل صفيحتان من الفولاذ المقاوم للصدأ SS304، تم شراؤهما من موردين مختلفين، علامة "فولاذ مقاوم للصدأ 3 مم". ومع ذلك، قد تختلف قوة خضوعهما الفعلية اختلافًا كافيًا لإحداث اختلافات ملحوظة في متطلبات قوة الانحناء وسلوك الارتداد.

ولهذا السبب نادراً ما يعتمد مهندسو التصنيع ذوو الخبرة بشكل حصري على الصيغ.

بدلاً من ذلك، يستخدمون الحسابات لتحديد نقطة بداية آمنة ثم يتحققون من صحة النتائج من خلال اختبار الانحناء.

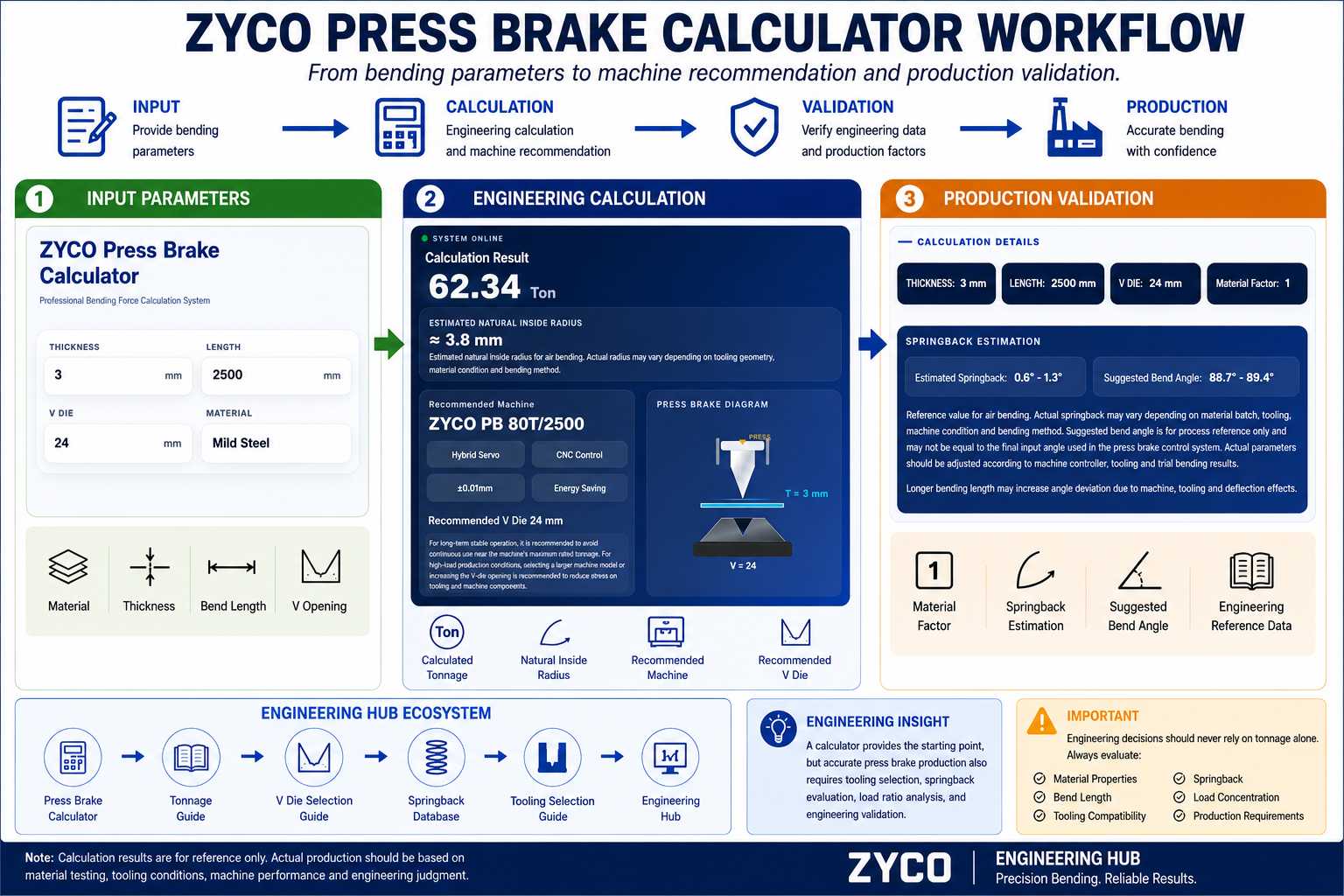

لماذا تستخدم ورش التصنيع الحديثة الآلات الحاسبة الرقمية؟

الجدول 4. مقارنة بين البحث في المخططات التقليدية وسير العمل باستخدام الآلة الحاسبة الرقمية

لا تزال مخططات الحمولة التقليدية مراجع مفيدة، ولكنها طُورت خلال فترة كانت فيها المواد وضوابط الآلات ومتطلبات الإنتاج أقل تعقيدًا مما هي عليه اليوم.

يعتمد التصنيع الحديث بشكل متزايد على أدوات الهندسة الرقمية.

توفر الآلات الحاسبة الرقمية العديد من المزايا:

على سبيل المثال، يمكن للمصنّع الذي يقوم بتقييم خيارات الفتح على شكل حرف V المتعددة أن يقارن متطلبات القوة على الفور دون الرجوع يدويًا إلى مخططات متعددة.

وهذا يسمح للمهندسين بتحسين عمليات الثني بكفاءة أكبر.

إن الانتقال من مخططات أطنان الورق إلى الآلات الحاسبة الهندسية يشبه الانتقال من حسابات التشغيل اليدوي إلى برمجة CNC الحديثة.

الهدف ليس استبدال الحكم الهندسي، بل تحسين عملية صنع القرار الهندسي.

الاتجاهات المستقبلية في هندسة مكابس الثني

إن مستقبل تصنيع الصفائح المعدنية يتجاوز مجرد حساب الحمولة.

تتكامل أنظمة الهندسة الحديثة بشكل متزايد مع ما يلي:

قواعد بيانات المواد

توقع قوة الانحناء

توقعات ارتداد الكرة

توصيات بشأن الأدوات

تحسين الإنتاج

مع استمرار تطور تقنيات الذكاء الاصطناعي والتصنيع الرقمي، سيتمكن مهندسو التصنيع من الوصول إلى أنظمة دعم القرار الأكثر تقدماً.

قد تقوم برامج الانحناء المستقبلية بتقييم ما يلي تلقائيًا:

خصائص المواد

اختيار الأدوات

سعة الآلة

تعويض الارتداد

كفاءة الإنتاج

قبل إنتاج أي جزء.

هذا التوجه لا يلغي أهمية المعرفة الهندسية.

بل إنها تزيد من قيمة المهندسين الذين يفهمون كلاً من النظرية والواقع العملي للتصنيع.

أخطاء شائعة في حساب الحمولة

حتى المشغلون ذوو الخبرة يرتكبون أحيانًا أخطاءً عند تقدير قوة الانحناء.

تشمل الأخطاء الأكثر شيوعاً ما يلي:

مع تجاهل العوامل المادية.

استخدام فتحات على شكل حرف V غير صحيحة.

مع تجاهل طول الانحناء.

تجاهل توافق الأدوات.

مع تجاهل تركيز الأحمال.

اختيار الآلات دون مراعاة هوامش الأمان.

يعمل بشكل مستمر عند أقصى حمولة.

إهمال سلوك الارتداد.

استخدام أدوات بالية.

تخطي انحناءات العينات.

إن تجنب هذه الأخطاء يحسن الموثوقية، ويقلل من الهدر، ويطيل عمر المعدات.

أفضل الممارسات من ورش التصنيع الحقيقية

تتبع مرافق التصنيع الأكثر نجاحًا عملية هندسية متسقة.

تشمل أفضل الممارسات الموصى بها ما يلي:

تحقق من مواصفات المواد قبل الإنتاج.

استخدم الفتحات على شكل حرف V الموصى بها.

قم بإجراء عمليات ثني العينات.

قم بصيانة الأدوات بانتظام.

راقب سلوك الارتداد.

تجنب التحميل الأقصى المستمر.

توثيق عمليات الإعداد الناجحة.

قم بمراجعة قدرة الآلات قبل البدء في المشاريع الجديدة.

قم بتقييم توافق الأدوات.

ضع في اعتبارك سلامة المعدات على المدى الطويل.

تساهم هذه الممارسات في تحسين اتساق الإنتاج وتقليل تكاليف التشغيل على المدى الطويل.

الأسئلة الشائعة

1. ما هي قوة ضغط مكبس الثني؟

قوة ثني الصفائح المعدنية هي مقدار القوة اللازمة لثني قطعة معدنية بزاوية محددة. في الإنتاج، تُستخدم هذه القوة لاختيار مكبس الثني المناسب، وتجنب التحميل الزائد، وحماية أدوات الثني، والحفاظ على ثبات الزاوية. ينبغي التعامل معها كمرجع هندسي وليس كقيمة عددية منفردة.

2. كيف يتم حساب قوة الضغط في مكابس الثني؟

تُحسب الحمولة بناءً على سُمك المادة، وطول الانحناء، وحجم فتحة V، ومعامل المادة. في سير عمل ZYCO Engineering Hub، الصيغة المرجعية هي: الحمولة = (1.33 × T² × L × معامل المادة) / (V × 20). هذه الصيغة مُخصصة لتقدير عملية الانحناء الهوائي.

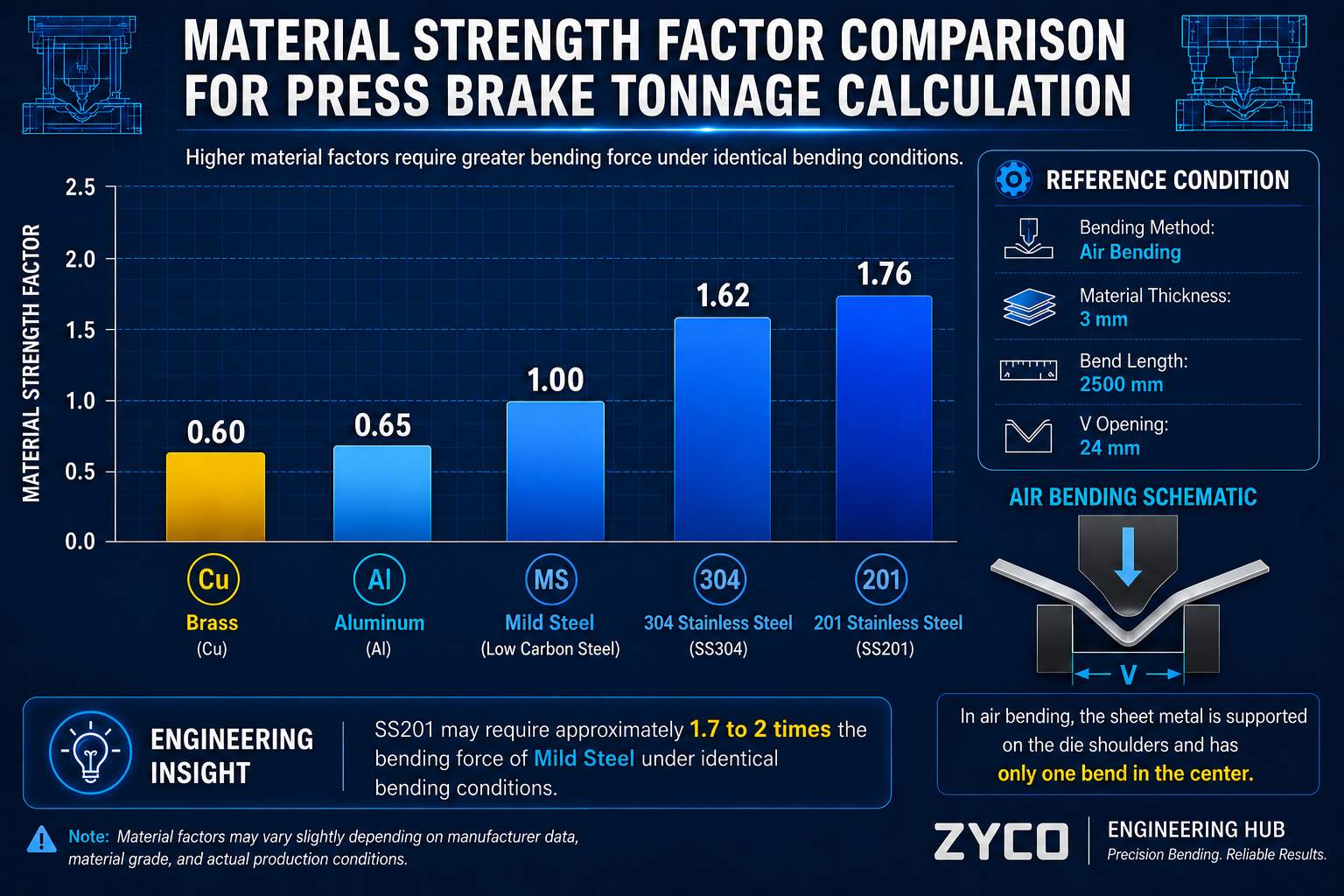

3. لماذا يتطلب الفولاذ المقاوم للصدأ قوة انحناء أكبر من الفولاذ الطري؟

يتميز الفولاذ المقاوم للصدأ عادةً بمقاومة خضوع أعلى وسلوك ارتداد أقوى من الفولاذ الطري. عند نفس السماكة وطول الانحناء وفتحة V، يتطلب الفولاذ المقاوم للصدأ SS304 وSS201 عادةً قوة انحناء أعلى وتعويض ارتداد أكثر دقة من الفولاذ منخفض الكربون.

4. هل يؤثر فتح الصمام على شكل حرف V على الحمولة؟

نعم. عادةً ما يؤدي فتح حرف V الأكبر إلى تقليل الحمولة المطلوبة، بينما يؤدي فتح حرف V الأصغر إلى زيادتها. ومع ذلك، يؤثر فتح حرف V أيضًا على نصف القطر الداخلي، وطول الحافة، والارتداد، وتوافق الأدوات، لذا لا ينبغي اختياره فقط لتقليل القوة.

5. هل يؤثر طول الانحناء على الحمولة؟

نعم. يرتبط طول الانحناء ارتباطًا خطيًا مباشرًا بالقوة الدافعة. إذا بقيت جميع المتغيرات الأخرى ثابتة، فإن مضاعفة طول الانحناء تُضاعف تقريبًا قوة الانحناء المطلوبة. لهذا السبب، قد تتطلب الأجزاء الطويلة آلات ذات قدرة عالية حتى عندما لا تكون الصفيحة سميكة جدًا.

6. ماذا يحدث إذا كانت الحمولة المحسوبة منخفضة للغاية؟

إذا تجاوزت القوة المطلوبة فعليًا الحمولة المتاحة، فقد يكون الثني غير مكتمل أو غير متناسق. وقد يلاحظ المشغلون تباينًا في الزاوية، وارتدادًا مفرطًا، ومحاولات تصحيح متكررة، وارتفاعًا في نسبة الخردة. وفي الحالات الشديدة، قد يؤدي إجبار العملية على العمل إلى إجهاد الآلة أو الأدوات.

7. هل يمكن أن يؤدي الحمل الزائد إلى تلف الأدوات؟

نعم. يمكن أن تؤدي القوة المفرطة إلى تسريع تآكل المثاقب والقوالب، وزيادة خطر تشوه الأدوات، وخلق ضغط غير ضروري على النظام الهيدروليكي والمكبس. تتجنب ورش العمل الاحترافية استخدام قوة أكبر بكثير من اللازم إلا إذا كانت العملية تتطلب ذلك تحديدًا.

8. لماذا تختلف نتائج الإنتاج المحسوبة عن نتائج الإنتاج الفعلية؟

تتأثر نتائج الثني الفعلية باختلاف دفعات المواد، وقوة الخضوع الحقيقية، وتآكل الأدوات، والتشحيم، وحالة الماكينة، ودقة التقوس، وإعدادات المشغل. توفر الآلات الحاسبة نقطة انطلاق جيدة، لكن اختبارات الثني والتحقق من صحة الإنتاج لا تزال مهمة.

9. ما مقدار هامش الأمان الذي يجب استخدامه عند اختيار مكبس الثني؟

لضمان استمرارية الإنتاج، توصي شركة ZYCO بفحص نسبة التحميل. يُفضل أن تكون نسبة التحميل أقل من 85% لضمان استقرار الإنتاج، وتُعتبر نسبة 85-90% مقبولة، بينما تتطلب نسبة 90-92% الحذر، أما نسبة التحميل التي تتجاوز 92% فتشير عمومًا إلى ضرورة اختيار حجم آلة أكبر.

10. هل يمكن أن تكون الآلة ذات الحمولة الكافية غير مناسبة؟

نعم. قد تُلبي الآلة متطلبات الحمولة المحسوبة، ولكنها قد تظل محدودة بفتحة التهوية، أو شوط الحركة، أو ارتفاع الأدوات، أو إمكانية فتح الفتحة على شكل حرف V، أو طول منطقة العمل، أو تركيز الحمل، أو حجم الإنتاج. لهذا السبب، لا ينبغي أبدًا أن يعتمد اختيار الآلة على الحمولة وحدها.

11. لماذا يعتبر تركيز الأحمال مهماً؟

يحدث تركيز الأحمال عند تطبيق قوة انحناء عالية على جزء قصير من آلة طويلة. حتى لو كانت الحمولة الإجمالية ضمن السعة المقدرة، فإن القوة الموضعية قد تزيد من تآكل الأدوات، وإجهاد المكبس، ومخاطر التشوه أثناء الإنتاج طويل الأمد أو بكميات كبيرة.

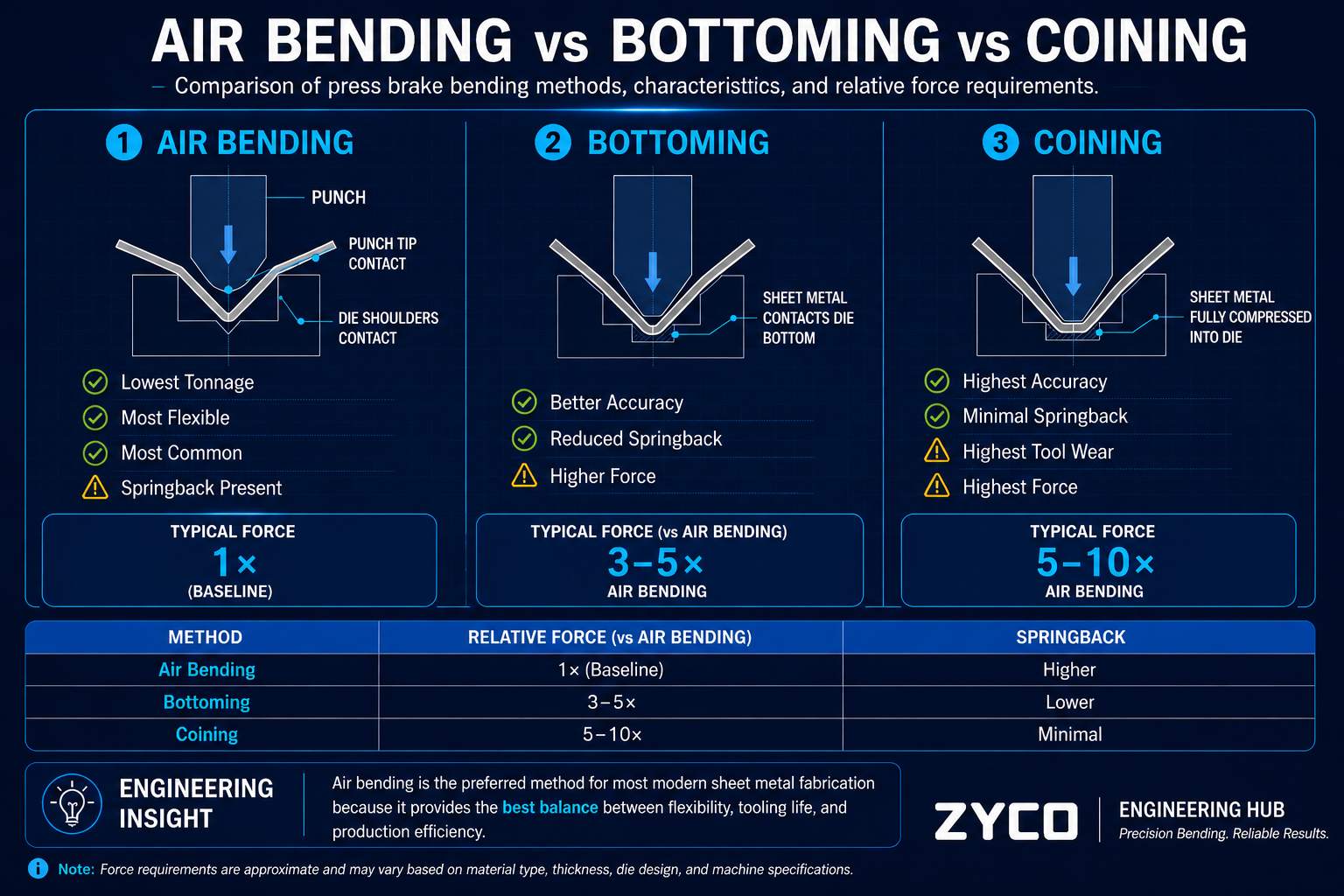

12. هل تؤثر طريقة الثني على الحمولة؟

نعم. يتطلب ثني الهواء عادةً أقل قوة ويوفر أكبر قدر من المرونة. يتطلب التشكيل النهائي قوة أكبر ولكنه يقلل من الارتداد. يتطلب التشكيل بالضغط أعلى قوة ويمكن أن يحسن دقة الزاوية، ولكنه يزيد أيضًا من إجهاد الأدوات والآلة.

13. ماذا يحدث إذا كانت فتحة V صغيرة جدًا؟

يؤدي صغر فتحة V إلى زيادة القوة المطلوبة، وقد يتسبب في ظهور علامات على السطح، وحمل زائد على الأداة، وصغر نصف القطر الداخلي، أو تشقق بعض المواد. في معظم تطبيقات الثني الهوائي، توفر قواعد فتحة V الموصى بها، مثل 8T أو 10T أو 12T، نقطة بداية أكثر أمانًا.

14. هل ينبغي مراعاة وتيرة الإنتاج؟

بالتأكيد. قد تتساوى كمية الطاقة المحسوبة لعملية ثني واحدة مع تلك المستخدمة في عملية إنتاج يومية بكميات كبيرة، لكن تأثيرها على المعدات يختلف اختلافًا كبيرًا. فزيادة وتيرة الإنتاج تزيد من تآكل الأدوات، والحرارة، ومتطلبات الصيانة، ومخاطر إجهاد الآلات.

15. ما هي أسهل طريقة لحساب قوة الضغط في مكبس الثني؟

أسهل طريقة هي استخدام حاسبة هندسية متخصصة مثل حاسبة مكابس الثني من ZYCO. فهي تتيح للمستخدمين إدخال بيانات المادة، والسماكة، وطول الثني، وفتحة V، ثم مراجعة الحمولة، ونصف القطر الداخلي، والآلة الموصى بها، والبيانات الهندسية المرجعية في عملية واحدة.

موارد مركز الهندسة

قد يستفيد القراء المهتمون بمعرفة المزيد عن هندسة الانحناء أيضًا مما يلي:

حاسبة مكابس الفرامل

قاعدة بيانات المواد

قاعدة بيانات الارتداد

دليل التعويض عن الارتداد المرن

أداة اختيار القالب V

دليل فتح V

دليل اختيار الأدوات

دليل ثني الهواء

دليل خصم الانحناء

دليل عامل K

دليل حمولة مكابس الثني

توفر هذه الموارد معلومات تقنية معمقة وإرشادات عملية لمهندسي التصنيع.

خاتمة

إن حساب قوة الضغط لفرامل الثني ليس مجرد عملية حسابية.

إنها عملية هندسية بالغة الأهمية تؤثر على سلامة الآلات، وعمر الأدوات، ودقة الانحناء، وكفاءة الإنتاج، وموثوقية المعدات على المدى الطويل.

بينما توفر الصيغ الأساس، فإن عمليات التصنيع الناجحة تتجاوز الحسابات النظرية.

يقوم المهندسون ذوو الخبرة بتقييم خصائص المواد، وطول الانحناء، واختيار الفتحة على شكل حرف V، وتوافق الأدوات، وتوزيع الحمل، وتواتر الإنتاج، وقدرة الآلة قبل الموافقة على عملية الانحناء.

تجمع بيئات الإنتاج الأكثر موثوقية بين الحسابات الدقيقة والخبرة العملية في التصنيع.

في نهاية المطاف، ينبغي النظر إلى الحمولة ليس كرقم واحد، ولكن كجزء من استراتيجية هندسية كاملة للثني.
