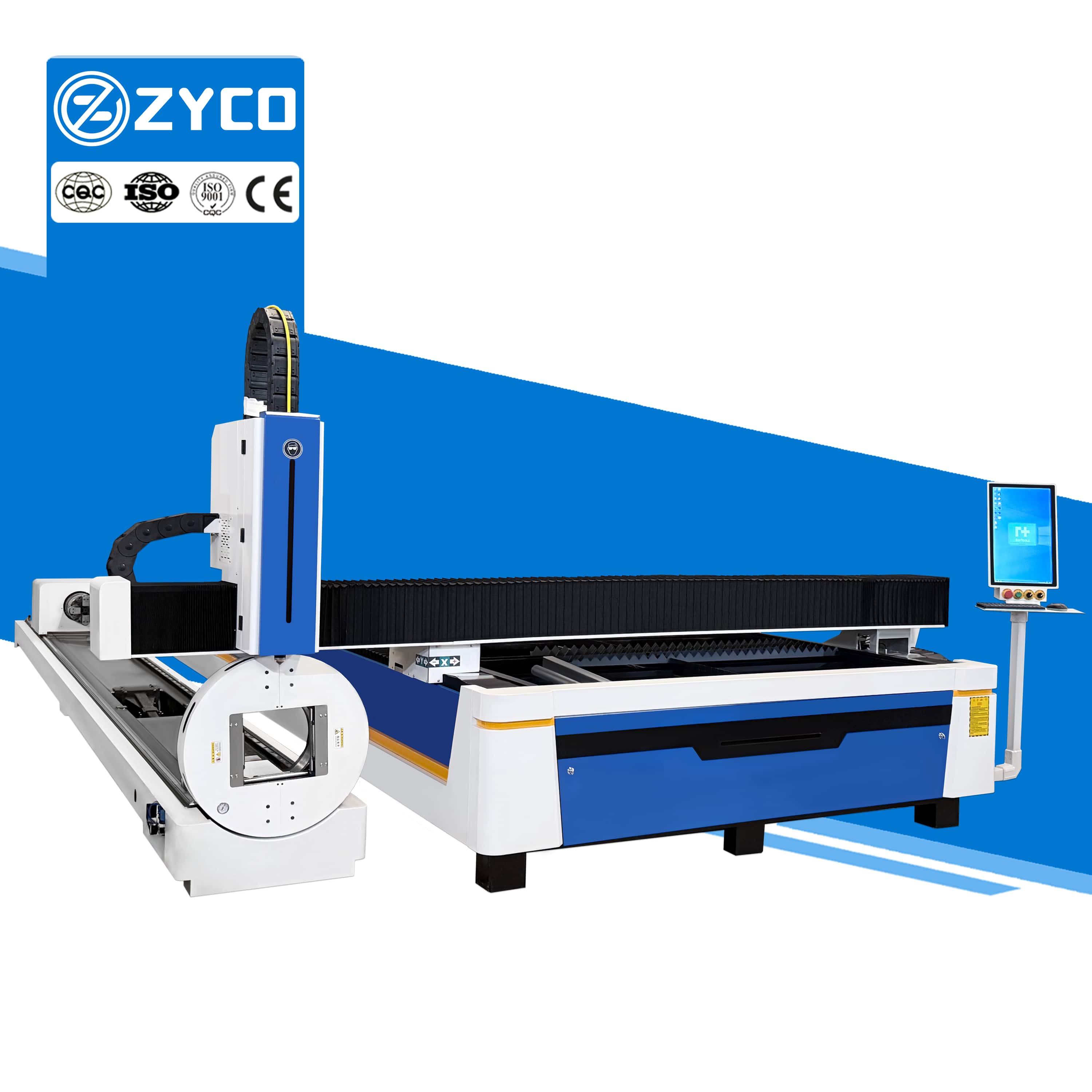

تتميز آلة القطع بالليزر هذه بتصميم مُحسَّن لنظام التحكم في الهواء، وهي مُجهزة بـ مكونات هوائية ذات شهرة عالميةمما يحسن كفاءتها الاقتصادية بشكل ملحوظ. كما أنها تستخدم مكونات أساسية من علامات تجارية محلية رائدة مثل نظام Bochu وليزر Chuangxin.مما يضمن بشكل مضاعف الاستقرار التشغيلي والأداء المتميز.
الطلب (موك) :
1أصل المنتج :
Nanjing,Jiangsu,Chinaثقل :
3000kgوقت الضمان :
2 yearsاتمته :
Automaticنقاط البيع الرئيسية :
High precision, high speed, save material, save laborزيكو
1. إن تصميم الهيكل المجوف المبتكر، بالإضافة إلى نمط حراشف السمك الداخلي، يعزز بشكل كبير سلامة المعدات من الحرائق.
2. يتم معالجة الإطار بأكمله بعملية تلدين بدرجة حرارة عالية، بالإضافة إلى تقنية السفع الرملي عالي السرعة وتقنية تخفيف الإجهاد للقضاء بشكل فعال على الإجهاد الداخلي، مما يضمن عدم تشوه المعدات أثناء الاستخدام طويل الأمد والحفاظ على استقرارها المورفولوجي لأكثر من 20 عامًا.
3. يوفر الجهاز أداءً ديناميكيًا ممتازًا، بما في ذلك التشغيل عالي السرعة، والاستجابة الديناميكية المتميزة، والتسارع السريع.
عرض الهيكل الداخلي
للحصول على مواصفات أكثر تفصيلاً، لا تتردد في الاتصال بنا.
هيكل اللحام السريري
نظام تزييت أدوات الآلات الأصلي
تأتي دقة آلة التشغيل من مسننات التروس والدليل الخطي.
-- رف التروس: تحديد الدقة.
--دليل خطي: تحديد الاتجاه.
عادةً ما يتم تزييت آلات التشغيل التقليدية مرة كل 4 ساعات. لا يوجد نظام دائرة في دائرة الزيت، مما يجعل الزيت عرضةً للانسكاب والتسرب على الصفيحة، الأمر الذي يؤثر على كفاءة القطع. لكن نظامنا المبتكر والمُحسّن للدائرة يسمح بالتزييت مرة كل نصف ساعة، مما يُقلل وقت التزييت، ويزيد من وتيرة التزييت، ويزيد من عدد مرات تزييت تروس التوجيه والموجهات الخطية، ويُقلل من تآكلها، ويُحسّن الدقة، ويُطيل عمر آلة التشغيل.
معايير المنتج
| 1. معايير عملية قطع الفولاذ المقاوم للصدأ | البعد البؤري لمجمع الأشعة في رأس القطع (مم): 100 (1 كيلوواط - / 15 كيلوواط) البعد البؤري لعدسة التركيز في رأس القطع (مم): 125 (≤2 كيلو واط)؛ 150 (3 كيلو واط، 4 كيلو واط)؛ 200 (≥6 كيلو واط) | ||||||||
قوة/سرعة ليزر القطع (م/دقيقة (واط) سُمك اللوح (مليون متر) | 1000 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| 1 | 20-22 | 45-50 | 60-70 | 40-45 | 45-50 | 47-55 | 50-55 | 54-58 | 60-65 |
| 2 | 6.5-7.0 | 13-15 | 22-27 | 20-25 | 30-35 | 34-39 | 39-42 | 41-46 | 44-49 |
| 3 | 2.5-3.0 | 5.0-6.0 | 8.0-10 | 11-13 | 17-20 | 21-25 | 23-29 | 30-33 | 32-37 |
| 4 | 1.2-1.4 | 3-3.5 | 6.0~70 | 6.5-7 | 13-15 | 18-21 | 19-23 | 22-26 | 24-28 |
| 6 | 0.9-1.2 | 2.1-2.6 | 2.5-3 | 6-6.5 | 7-8.5 | 10-12 | 16 | 16-18 | |
| 8 | 0.4-0.6 | 0.85-1.2 | 1.6-1.8 | 3.8-4.2 | 4.1-4.8 | 7-7.5 | 10 | 12-14 | |
| 10 | 0.2-0.5 | 0.6~0.8 | 0.8-0.9 | 1.6-2.1 | 2.8-3.2 | 5-5.8 | 6-7 | 7-9 | |
| 12 | 0.5-0.6 | 0.7-0.75 | 1.1-1.4 | 1.6-2.0 | 3.3-3.7 | 4-4.5 | 4.5-5 | ||
| 14 | 0.5-0.55 | 0.9-1.1 | 1.3-1.55 | 1.7-2.1 | 2.1-2.8 | 2.5-3.1 | |||
| 16 | 0.6-0.8 | 1.1-1.3 | 1.6-1.7 | 1.8-2.3 | 2-2.5 | ||||
| 18 | 0.5-0.65 | 0.7-0.82 | 1.1-1.25 | 1.2-1.4 | 1.65-1.8 | ||||
| 20 | 0.4-0.5 | 0.65-0.75 | 0.8-1.1 | 1.3-1.6 | 1.4-1.8 | ||||
| 25 | 0.4-0.5 | 0.45-0.5 | 0.55-0.65 | 0.6-0.7 | |||||
| 30 | 0.3-0.33 | 0.35-0.4 | 0.45-0.55 | 0.45-0.6 | |||||
| 35 | 0.22-0.25 | 0.3-0.45 | 0.3-0.4 | ||||||
| 40 | 0.25-0.34 | 0.2-0.35 | |||||||
| 45 | 0.16-0.23 | 0.16-025 | |||||||
| 50 | 0.12-02 | ||||||||
| ملحوظة:الخطوط الخضراءبيانات قطع مستقرة في معظم ظروف الإنتاج؛الخطوط الزرقاءيتم قطع البيانات التي يمكن تحقيقها في ظل ظروف إنتاج أفضل؛الخطوط الحمراءبيانات القطع المتطرفة التي تم الحصول عليها في ظروف المختبر. | |||||||||
| 2. معايير عملية قطع الفولاذ الكربوني | البعد البؤري لمجمع الأشعة في رأس القطع (مم): 100 (1 كيلوواط - / 15 كيلوواط) البعد البؤري لعدسة التركيز في رأس القطع (مم): 125 (≤2 كيلو واط)؛ 150 (3 كيلو واط، 4 كيلو واط)؛ 200 (≥6 كيلو واط) | |||||||||
| قوة/سرعة ليزر القطع (م/دقيقة (واط)) سمك اللوح (مم) | 1000 | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 | 12000 | 15000 | |
| 1 | 22-25 | 42-47 | 48-55 | 42-45 | 45-48 | 46-52 | 49-55 | 50-58 | 55-60 | |
| 2 | 5-6 | 5-6 | 5-6 | 18-21 | 29-35 | 32-37 | 34-39 | 35-41 | 36-42 | |
| 3 | 2.8-3.0 | 4.0-4.5 | 3.5-4.3 | 4-4.5 | 4-5 | 4-5 | 4-5 | 4-5 | 26-31 | |
| 4 | 2.2-2.4 | 3.6-4.0 | 3.2-4 | 3.5-4 | 3.5-4 | 3.5-4 | 3.5-4 | 3.5-4 | 19-22 | |
| 6 | 1.3-1.6 | 2.2-2.7 | 2-2.5 | 2.4-2.7 | 2.8-3.3 | 2.8-3.1 | 2.8-3.2 | 2.8-3.3 | 14-17 | |
| 8 | 1.0-1.2 | 1.4-1.8 | 1.8-2.4 | 2-2.3 | 2.1-2.4 | 2.1-2.45 | 2.1-2.45 | 2.1-2.6 | 2.1-2.6 | |
| 10 | 0.8-1.0 | 1.1-1.5 | 1.4-1.8 | 1.8-2 | 2-2.2 | 2.0-2.3 | 2.1-2.5 | 2.1-2.5 | 2.1-2.6 | |
| 12 | 0.96-1.2 | 0.9-1.1 | 1.5-1.6 | 1.9-2.0 | 1.9-2.0 | 1.9-2.1 | 1.9-2.1 | 1.85-2.1 | ||
| 14 | 0.9-1.1 | 0.75-0.9 | 1.2-1.4 | 1.5-1.7 | 1.6-1.75 | 1.7-1.85 | 1.66-1.75 | 1.7-18 | ||
| 16 | 0.7-0.8 | 0.7-0.8 | 1-1.1 | 1.25-1.35 | 1.45-1.6 | 1.5-1.6 | 1.55-1.65 | 1.6-1.7 | ||
| 18 | 0.6-0.7 | 0.6-0.8 | 0.8-0.95 | 1.15-1.3 | 1.2-1.45 | 1.35-1.4 | 1.4-1.55 | 1.5-1.6 | ||
| 20 | 0.5-0.6 | 0.6-0.75 | 0.6-0.7 | 0.9-1.0 | 1.0-1.2 | 1.1-1.3 | 12-1.3- | 1.4-1.5 | ||
| 25 | 0.5-0.55 | 0.45-0.55 | 0.5-0.55 | 0.5-0.6 | 0.65-0.7 | 0.65-0.7 | 0.8-1.0 | |||
| 30 | 0.3-0.35 | 0.4-0.42 | 0.4-0.45 | 0.64-0.8 | ||||||
| 35 | 0.25-0.3 | 0.37-0.38 | 0.25-0.28 | 0.4 | ||||||
| 40 | 0.25-0.26 | 0.2-0.26 | 0.32 | |||||||
| 45 | 0.18-0.22 | 0.25 | ||||||||
| 50 | 0.15 | 0.18 | ||||||||
| ملاحظة: 1)الخط الأخضروهي بيانات القطع المستقرة في ظل معظم ظروف الإنتاج؛الخط الأزرقهي بيانات القطع التي يمكن تحقيقها في ظل ظروف إنتاج أفضل؛الخط الأحمر1) بيانات القطع الحدية التي تم الحصول عليها في ظروف المختبر. 2) البيانات التي تحتها خط هي بيانات القطع باستخدام النيتروجين. | ||||||||||
