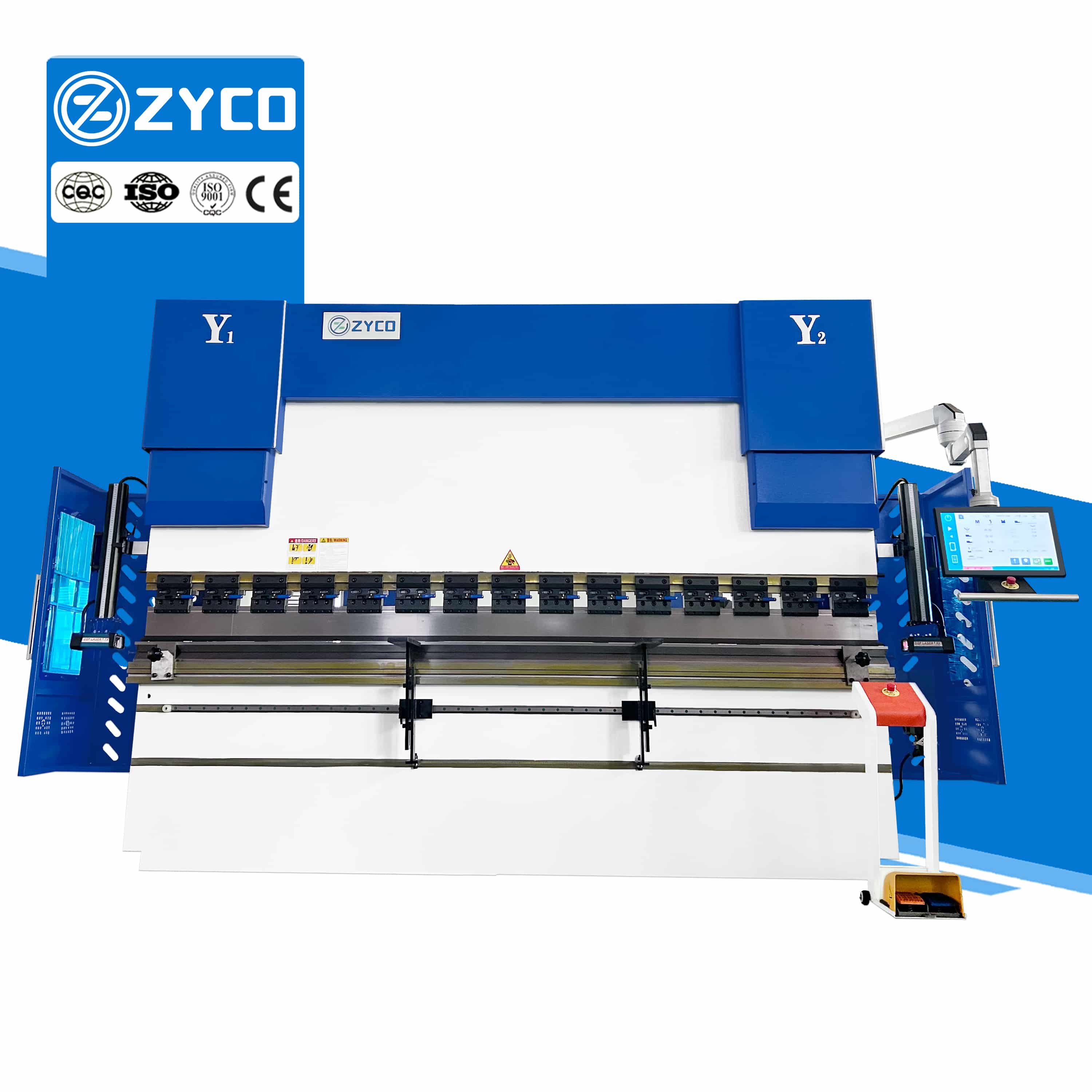

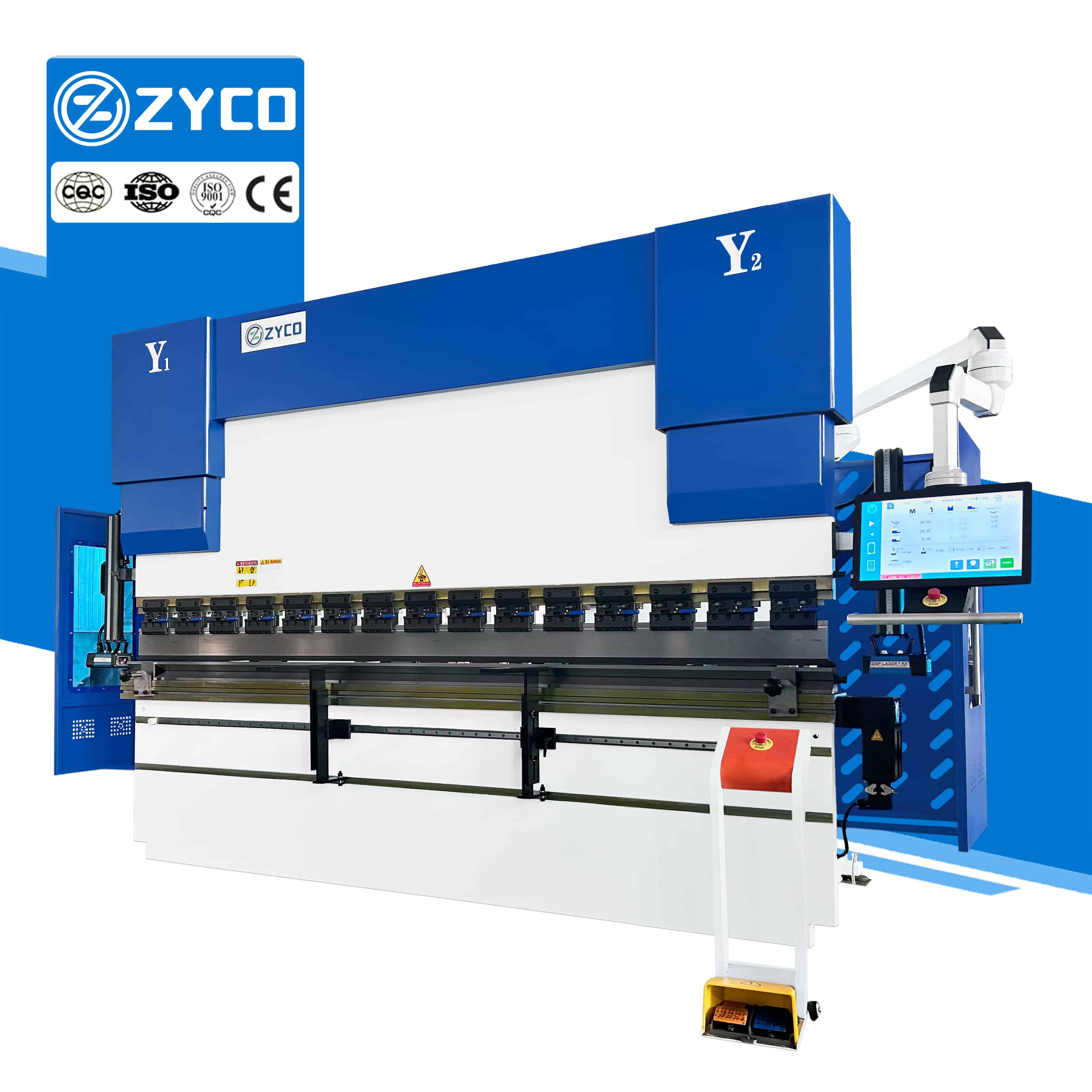

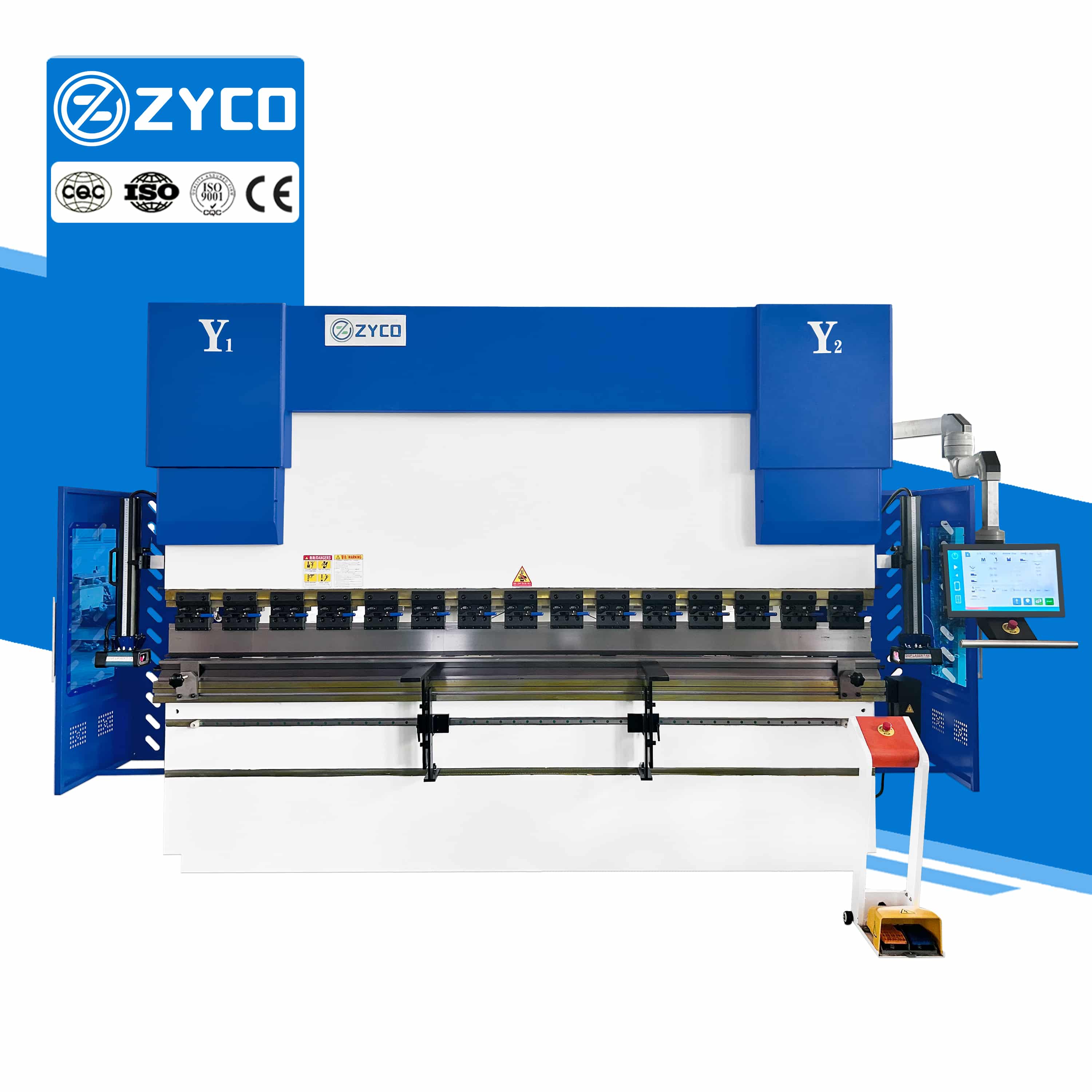

1. التحكم عالي الدقة: يستخدم مكبس الثني الكهروهيدروليكي DE68T نظام CNC متطور، مما يضمن دقة متسقة في زاوية وموضع كل ثنية.
2. قدرة ثني فائقة: تتميز هذه الآلة بقوة ثني عالية ونطاق واسع من أطوال الثني. سواءً أكانت تتعامل مع صفائح رقيقة أو سميكة، فإن آلة DE68T قادرة على أداء مهام الثني بثبات وكفاءة.
3. واجهة سهلة الاستخدام: تم تصميم مكبس الثني الكهروهيدروليكي DE68T لسهولة التشغيل، مع واجهة بديهية بين الإنسان والآلة للتحكم السلس.
نظام التحكم
- خوارزمية تحكم متقدمة للمحور Y، يمكنها التحكم في الصمامات ذات الحلقة المغلقة والحلقة المفتوحة في نفس الوقت.
- مزود بشاشة TFT ملونة حقيقية عالية الدقة مقاس 10.1 بوصة.
- يحتوي على قوالب ومواد ومكتبة منتجات، ويدعم التحكم المؤازر أو تحويل التردد.
عرض المزيد +
النظام الهيدروليكي
- تم اعتماد مجموعة الصمامات التي تنتجها شركة ريكسروث الألمانية، والتي تتميز بدقة عالية وعمر خدمة طويل.
- يمكن تعديل ضغط النظام الهيدروليكي بمرونة وفقًا للمتطلبات الفعلية لضمان تلبية متطلبات قوة الانحناء.
- يعتمد نظام التحكم الهيدروليكي على تصميم مؤازر متزامن كهروهيدروليكي، مع أصغر مسافة بين الأسطوانات الهيدروليكية وحمل مضاد للانحراف قوي للغاية.
عرض المزيد +
المحرك الرئيسي
- تستخدم شركة ZYCO محركات من ماركة Siemens لضمان الجودة العالية والمتانة على المدى الطويل.
- ضوضاء تشغيل منخفضة، وتوفير أكبر للطاقة وكفاءة أعلى.
- ضمان العلامة التجارية وخدمة ما بعد البيع المثالية.
عرض المزيد +
مقياس خلفي
- يتم استخدام براغي كروية وموجهات خطية مستوردة لاستبدال تصميمات الخيوط التقليدية، مما يحسن بشكل فعال دقة التصنيع واتساقه.
- يخضع نظام القياس الخلفي بأكمله لمعالجة التقسية بدرجة حرارة عالية للتخلص من الإجهاد الداخلي، وتحسين اللدونة والمتانة للمعدن، وتجنب فقدان الدقة الناتج عن تشوه الإطار بشكل فعال.
عرض المزيد +
مقياس الشبكة
- نستخدم مسطرة بشر من ماركة GIVI الإيطالية.
- توفير دقة أعلى واستجابة أكثر حساسية.
- جودة ممتازة ومتانة عالية.
عرض المزيد +
عرض الهيكل الداخلي
للحصول على مواصفات أكثر تفصيلاً، لا تتردد في الاتصال بنا.
مخطط هيكل آلة الثني الهيدروليكية
1. خزان الزيت 2. المحرك الرئيسي 3. مسطرة بشر 4. صندوق كهربائي 5. لوحة من النوع C 6. إصبع التوقف 7. مقياس خلفي
8. محرك سيرفو 9. لوحة جدارية10. صمام11. أسطوانة الزيت الهيدروليكي12. شريط التمرير 13. نظام التحكم الرقمي الحاسوبي (CNC) 14. الكلامو السريع
15. القالب العلوي 16. القالب السفلي 17. عملية التاج الأوتوماتيكية باستخدام الحاسوب 18. لوحة دعم طاولة العمل
رسم قطعة العمل المعالجة
عرض العينة
لا تدعم هذه الصفحة عرض المعلمات واحدة تلو الأخرى. في حال وجود نموذج آخر، يرجى التواصل معنا. |
المعلمة | وحدة | قيمة |
النموذج المشترك | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
ضغط | KN | 630 | 1000 | 1600 | 2000 |
طول الانحناء | mm | 2500 | 3200 | 3200 | 3200 |
المسافة بين الأعمدة | mm | 2030 | 2600 | 2600 | 2600 |
أقصى ارتفاع للفتحة | mm | E=440 | E=480 | E=500 | E=520 |
عمق الحلق | mm | D=250 | D=320 | D=320 | D=320 |
شوط الانزلاق (المحور الصادي) | mm | 170 | 200 | 200 | 220 |
سرعة حركة الشريحة
| لا يوجد تحميل |
مم/ث
| 200 |
الضغط | 12 |
العودة | 170 |
طاقة المحرك الرئيسي | KW | 5.5 | 7.5 | 11 | 15 |
دقة الآلة
| تكرار شريط التمرير Y | mm | ≤±0.02 |
تحديد موضع منزلق Y | mm | ≤±0.02 |
تكرار وضع المقياس الخلفي X، R | mm | ≤±0.05 |
الحجم (الطول × العرض × الارتفاع) | m | 3 × 1.8 × 2.5 | 3.8 × 1.85 × 2.6 | 3.8 × 1.85 × 2.65 | 3.8 × 1.9 × 2.65 |
الوزن | KG | 5500 | 7500 | 9500 | 12000 |
الشركاء
صور العملاء
شهادة تقدير
س: ما هي المواد التي يمكن لهذه المكبس ثنيها؟ج: هذه المكابس مناسبة لثني مختلف أنواع الصفائح المعدنية، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، وغيرها من المعادن الشائعة. تعتمد قدرة الثني الفعلية على نوع المادة، وسماكتها، وطول الثني، وزاوية الثني المطلوبة. إذا لم تكن متأكدًا من مواصفات الماكينة المناسبة لمادتك، يمكنك التواصل مع فريقنا المتخصص. سنقدم لك الحل الأمثل وفقًا لمتطلبات المعالجة الخاصة بك.
س: ما مدى دقة أداء الثني لهذه المكبس؟
أ: تستخدم هذه المكابس نظام تحكم رقمي دقيق وهيكلًا هيدروليكيًا مستقرًا لضمان زوايا ثني ثابتة ودقة تحديد مواقع متكررة. وهي مناسبة للعملاء الذين يحتاجون إلى جودة إنتاج مستقرة وتصنيع معادن فعال. أما بالنسبة لمتطلبات الدقة العالية، فيمكن لفريقنا مساعدتكم في التوصية بأنظمة وتكوينات التحكم الرقمي المناسبة.
س: ما هي الصناعات التي تستخدم مكابس الثني بشكل شائع؟
ج: تُستخدم مكابس الثني على نطاق واسع في تصنيع الصفائح المعدنية، وتصنيع الآلات، والخزائن الكهربائية، والمصاعد، وقطع غيار السيارات، ومعدات البناء، وصناعات تزيين المعادن.
إنها مثالية للمصنعين الذين يحتاجون إلى إنتاج دقيق وفعال لثني المعادن.
س: كيف أختار مكبس الثني المناسب لإنتاجي؟
ج: يعتمد اختيار مكبس الثني المناسب على عدة عوامل، منها أقصى سُمك للمادة، وطول الثني، ونوع المادة، وحجم الإنتاج، ودقة الثني المطلوبة. إذا زودتنا بمعلومات عن قطعة العمل ومتطلبات الثني، سيساعدك فريقنا المتخصص في اختيار أنسب تكوين للآلة.
س: ما الفرق بين مكبس الثني وآلة الثني التقليدية؟
أ: بالمقارنة مع آلات الثني التقليدية، توفر مكبس الثني دقة ثني أعلى، وقابلية تكرار أفضل، وكفاءة تشغيل أكبر. يتيح نظام التحكم الرقمي الحاسوبي (CNC) للمشغلين ضبط معايير الثني بدقة أكبر، مما يساعد على تقليل أخطاء الإنتاج وتحسين الاتساق.
