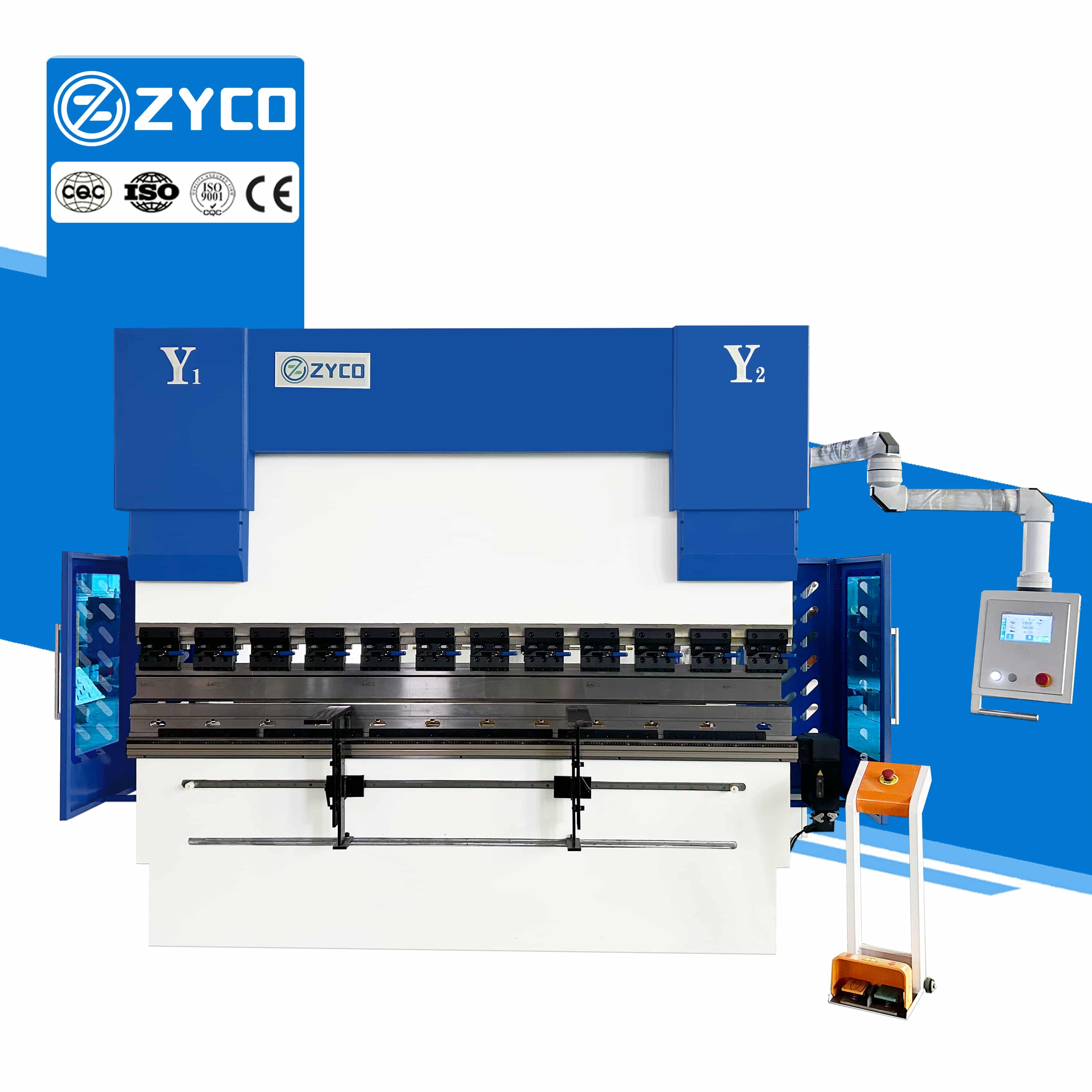

1. التحكم الدقيق: تم تجهيز آلة الثني الكهروهيدروليكية CT8 بنظام CNC متطور يضمن توحيد زاوية وموضع كل ثنية.
2. قدرة ثني فائقة: توفر هذه الآلة قوة ثني كبيرة ونطاق طول ثني واسع، وهي قادرة على التعامل مع المواد الرقيقة والسميكة بنتائج متسقة وفعالة.
3. لوحة تحكم سهلة الاستخدام: تتميز مكبس الفرامل الكهروهيدروليكي CT8 بواجهة تحكم بسيطة وسهلة الاستخدام، مما يجعل استخدامه سهلاً للمشغلين.
نظام التحكم
- يعتمد على خوارزمية تحكم متقدمة على المحور Y، والتي يمكنها التحكم في الصمامات ذات الحلقة المغلقة والصمامات ذات الحلقة المفتوحة.
- مزود بشاشة TFT عالية الدقة مقاس 10.1 بوصة بألوان حقيقية.
- مكتبة مدمجة للقوالب/المواد/المنتجات، تدعم التحكم المؤازر أو تحويل التردد.
عرض المزيد +
النظام الهيدروليكي

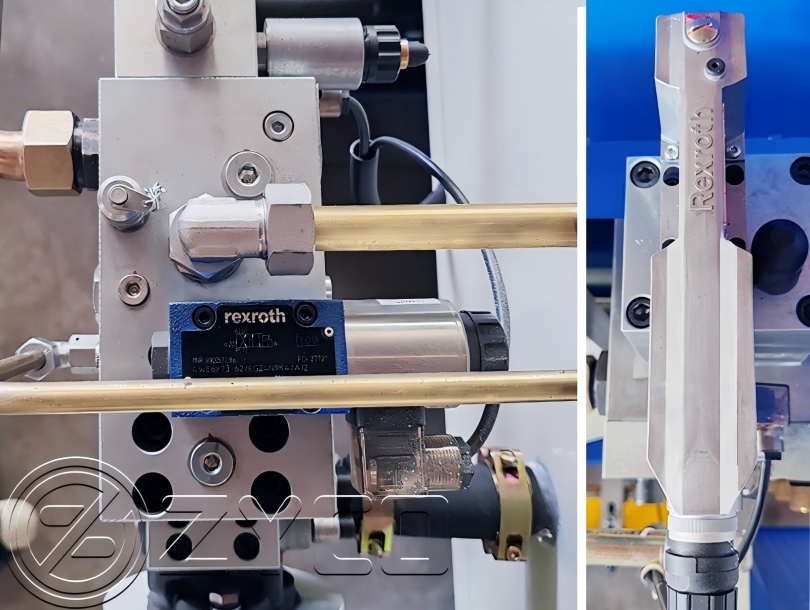

- استخدم مجموعة صمامات ريكسروث الألمانية، تتميز بدقة عالية وعمر طويل.
- يمكن تعديل ضغط النظام الهيدروليكي وفقًا للاحتياجات الفعلية لتلبية متطلبات قوة الانحناء المختلفة.
- يعتمد تصميم التحكم المتزامن المؤازر الكهروهيدروليكي، والمسافة بين الأسطوانات الهيدروليكية هي الأصغر، كما أنه يتمتع بقدرة قوية على مقاومة الأحمال اللامركزية.
عرض المزيد +
المحرك الرئيسي
- تستخدم شركة ZYCO محركات سيمنز المعروفة، والتي تتميز بجودة عالية وعمر خدمة طويل.
- ضوضاء منخفضة وتوفير أكبر للطاقة.
- يتم ضمان اختيار العلامة التجارية وتوفير خدمة ما بعد البيع مثالية.
عرض المزيد +
مقياس خلفي
- نستخدم براغي كروية مستوردة وأدلة خطية لاستبدال الخيوط التقليدية، مما يحسن دقة واتساق عملية التصنيع.
- يتم معالجة نظام القياس الخلفي بالكامل بالتصليد بدرجة حرارة عالية للتخلص من الإجهاد الداخلي، وتحسين اللدونة والمتانة للمعدن، وتجنب فقدان الدقة الناتج عن تشوه الإطار.
عرض المزيد +
مقياس الشبكة
- نستخدم مسطرة بشر من ماركة GIVI مستوردة من إيطاليا.
- دقة أعلى واستجابة أسرع.
- جودة عالية وعمر خدمة طويل.
عرض المزيد +
عرض الهيكل الداخلي
للحصول على مواصفات أكثر تفصيلاً، لا تتردد في الاتصال بنا.
مخطط هيكل آلة الثني الهيدروليكية
1. خزان الزيت 2. المحرك الرئيسي 3. مسطرة بشر 4. صندوق كهربائي 5. لوحة من النوع C 6. إصبع التوقف 7. مقياس خلفي
8. محرك سيرفو 9. لوحة جدارية10. صمام11. أسطوانة الزيت الهيدروليكي12. شريط التمرير 13. نظام التحكم الرقمي الحاسوبي (CNC) 14. الكلامو السريع
15. القالب العلوي 16. القالب السفلي 17. عملية التاج الأوتوماتيكية باستخدام الحاسوب 18. لوحة دعم طاولة العمل
رسم قطعة العمل المعالجة
عرض العينة
لا تدعم هذه الصفحة عرض المعلمات واحدة تلو الأخرى. في حال وجود نموذج آخر، يرجى التواصل معنا. |
المعلمة | وحدة | قيمة |
النموذج المشترك | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
ضغط | KN | 630 | 1000 | 1600 | 2000 |
طول الانحناء | mm | 2500 | 3200 | 3200 | 3200 |
المسافة بين الأعمدة | mm | 2030 | 2600 | 2600 | 2600 |
أقصى ارتفاع للفتحة | mm | E=440 | E=480 | E=500 | E=520 |
عمق الحلق | mm | D=250 | D=320 | D=320 | D=320 |
شوط الانزلاق (المحور الصادي) | mm | 170 | 200 | 200 | 220 |
سرعة حركة الشريحة
| لا يوجد تحميل |
مم/ث
| 200 |
الضغط | 12 |
العودة | 170 |
طاقة المحرك الرئيسي | KW | 5.5 | 7.5 | 11 | 15 |
دقة الآلة
| تكرار شريط التمرير Y | mm | ≤±0.02 |
تحديد موضع منزلق Y | mm | ≤±0.02 |
تكرار وضع المقياس الخلفي X، R | mm | ≤±0.05 |
الحجم (الطول × العرض × الارتفاع) | m | 3 × 1.8 × 2.5 | 3.8 × 1.85 × 2.6 | 3.8 × 1.85 × 2.65 | 3.8 × 1.9 × 2.65 |
الوزن | KG | 5500 | 7500 | 9500 | 12000 |
الشركاء
صور العملاء
شهادة تقدير
س: هل يستطيع عامل واحد إدارة مكبس الثني أثناء الإنتاج العادي؟ج: بالنسبة للعديد من قطع العمل القياسية، يمكن لمشغل واحد مدرب إدارة عملية الثني العادية. ومع ذلك، قد يختلف عدد المشغلين المطلوبين تبعًا لحجم قطعة العمل ووزنها وطريقة الإنتاج ومتطلبات مناولة المواد.
س: ما مدى أهمية وضع قطعة العمل أثناء عملية الثني؟
أ: يُعدّ التموضع الصحيح أمراً بالغ الأهمية، لأنّ الموضع الأولي للصفيحة يؤثر بشكل مباشر على أبعاد الحافة ودقة القطعة ككل. ويعمل كلٌّ من المقياس الخلفي والتعامل السليم من قِبل المشغل معاً للحفاظ على ثبات التموضع.
س: هل يمكن دمج مكبس الثني في خط إنتاج أكبر للصفائح المعدنية؟
ج: نعم. يمكن استخدام مكبس الثني كجزء من عملية تصنيع الصفائح المعدنية الأوسع نطاقًا، إلى جانب معدات أخرى مثل آلات القطع بالليزر، وآلات القص، وأنظمة مناولة المواد. وتعتمد طريقة التكامل على عملية الإنتاج الخاصة بالعميل.
س: هل يمكن لشركة ZYCO مساعدتي في تحديد تسلسل الانحناء لمنتجاتي؟
ج: نعم. إذا زودتمونا برسومات المنتج أو معلومات عن قطعة العمل، فسيقوم فريقنا الفني بتحليل عملية الثني واقتراح تسلسل ثني مناسب وتكوين آلة ملائم. وهذا من شأنه أن يقلل من الحاجة إلى التجربة والخطأ أثناء الإنتاج.
س: كيف أعرف ما إذا كان من الممكن استخدام أدواتي الحالية مع مكبس ثني جديد؟
أ: يعتمد التوافق على واجهة الأدوات وأبعادها وطريقة التثبيت وتكوين الماكينة. إذا كانت لديك أدوات بالفعل، فإن تزويدنا برسوماتها أو أبعادها يسمح لفريقنا بالتحقق من التوافق قبل الشراء.
